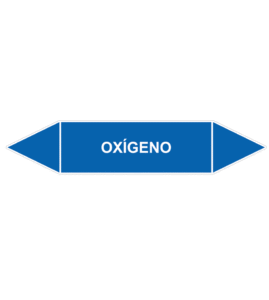

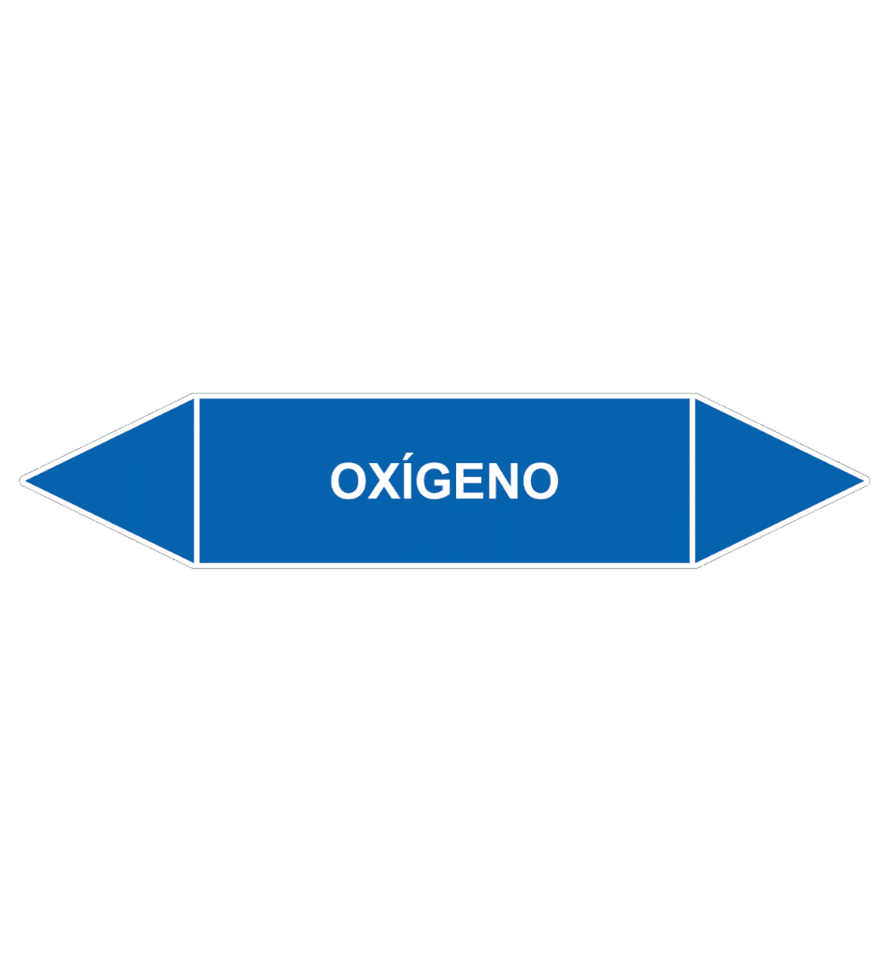

Señal de marcaje de tuberías de oxígeno (Grupo 0) en azul RAL 5015 conforme a la norma ISO 20560-1 y el código de colores UNE 1063:2016. Fabricada en materiales sintéticos de alta resistencia para identificación permanente de tuberías industriales que conducen gases, incluyendo gases combustibles y de uso técnico, con máxima legibilidad en cualquier entorno.
Etiqueta para identificación de tuberías que transportan oxígeno, conforme a la norma UNE 1063:2016. Color de identificación Azul RAL 5015 con color de contraste Blanco. Material: PVC adhesivo laminado especial intemperie · Impresión digital.
| Largo (mm) | Alto (mm) | Color complementario b (mm) | Color básico a (mm) | Ø tubería (mm) | Tamaño letra (mm) |
|---|---|---|---|---|---|
| 145 | 30 | 30 | 85 | Hasta 30 | 12,5 |
| 145 | 30 | 30 | 85 | 50 | 20 |
| 145 | 30 | 30 | 85 | 80 | 25 |
| 305 | 63 | 63 | 179 | 130 | 40 |
| 305 | 63 | 63 | 179 | 160 | 50 |
| 485 | 100 | 100 | 285 | 240 | 63 |
| 485 | 100 | 100 | 285 | >240 | 80 |
Las dimensiones se eligen según el diámetro exterior de la tubería para garantizar lectura cómoda a la distancia habitual de inspección.
Recuerde: la materia de paso se puede identificar mediante su nombre completo, su fórmula química, una clave o abreviatura y si es posible por el color. La identificación puede mejorarse incluyendo datos de interés como presión o temperatura.
Para identificación más completa con nombre químico, color identificación, color contraste, riesgos GHS y flechas de dirección, ofrecemos también marcaje según ISO 20560. Etiqueta personalizada en 3 pasos:
Disponible en formato individual o envolvente. Presupuesto bajo demanda — contáctanos.
Sigue la tabla: hasta Ø 30 mm → etiqueta 145×30 con letra 12,5 mm; Ø 30-80 mm → 145×30 con letra 20-25 mm; Ø 130-160 mm → 305×63 con letra 40-50 mm; Ø ≥240 mm → 485×100 con letra 63-80 mm.
Sí — PVC adhesivo laminado especial intemperie con protección UV. Vida útil superior a 5 años en exterior. Para tuberías enterradas o ambientes muy agresivos consultar.
Limpiar la superficie con alcohol isopropílico, secar y aplicar la etiqueta presionando del centro hacia los bordes. Para tuberías de pequeño diámetro envolver en espiral o usar el formato envolvente ISO 20560.
UNE 1063:2016 es el estándar en España para identificación rápida por color del fluido (10 grupos cromáticos). ISO 20560 es internacional, más detallada (incluye nombre químico, pictogramas GHS y dirección). Para instalaciones internacionales o entornos con muchas sustancias químicas, ISO 20560 es preferible.
La etiqueta cromática del grupo Grupo 0 cubre todas las sustancias listadas. Para nombre específico personalizado (ej: “Acetileno”, “Agua potable”, “Ácido sulfúrico”, etc.), pídenos una etiqueta personalizada o usa ISO 20560.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
El color azul RAL 5015 para tuberías de oxígeno (Grupo 0 — gases) está definido por la norma UNE 1063:2016, equivalente nacional a la ISO 20560-1. Ambas establecen el código de colores de identificación de fluidos en tuberías industriales. El cumplimiento de esta norma, junto con el RD 485/1997 sobre señalización de seguridad en el trabajo, es obligatorio en instalaciones industriales y centros de trabajo en España.
En el marcaje de tuberías, el azul RAL 5015 identifica el Grupo 0 (gases) según UNE 1063:2016, siendo el oxígeno uno de sus principales representantes. No debe confundirse con el azul de las señales de obligación (casco, EPI, etc.) reguladas por UNE-EN ISO 7010:2020, que tienen un significado distinto: indicar una accion obligatoria. En tuberías, el azul indica exclusivamente el tipo de fluido transportado.
La ISO 20560-1 y la UNE 1063:2016 recomiendan señalizar las tuberías en puntos de inspección, válvulas, cambios de dirección y cada tramo visible de la instalación. La señal debe colocarse de forma que sea claramente legible desde la distancia de trabajo habitual. El RD 485/1997 Anexo III establece que la señalizacion debe mantenerse en buen estado y ser visible en todo momento para garantizar la seguridad de los trabajadores.
Segun la UNE 1063:2016 e ISO 20560-1, los colores de fondo normalizados son: azul RAL 5015 para gases (Grupo 0, como oxígeno), amarillo para gases combustibles, verde agua para agua, rojo para instalaciones de PCI, naranja para acidos y bases, y gris para vapor. Este codigo cromatico permite identificar el fluido de forma inmediata, minimizando errores operacionales y riesgos de accidente en instalaciones industriales.
Las señales de marcaje de tuberías de Serior se fabrican en materiales sinteticos de alta resistencia (PVC rigido, poliestireno o vinilo de alta duracion segun formato), con impresion o serigrafia de color solido sobre fondo azul RAL 5015. Soportan exposicion a ambientes industriales, humedad y variaciones termicas habituales. Para entornos con agentes quimicos agresivos, consulta la ficha de datos de seguridad del fluido y solicita el material especifico adecuado a cada instalacion.
