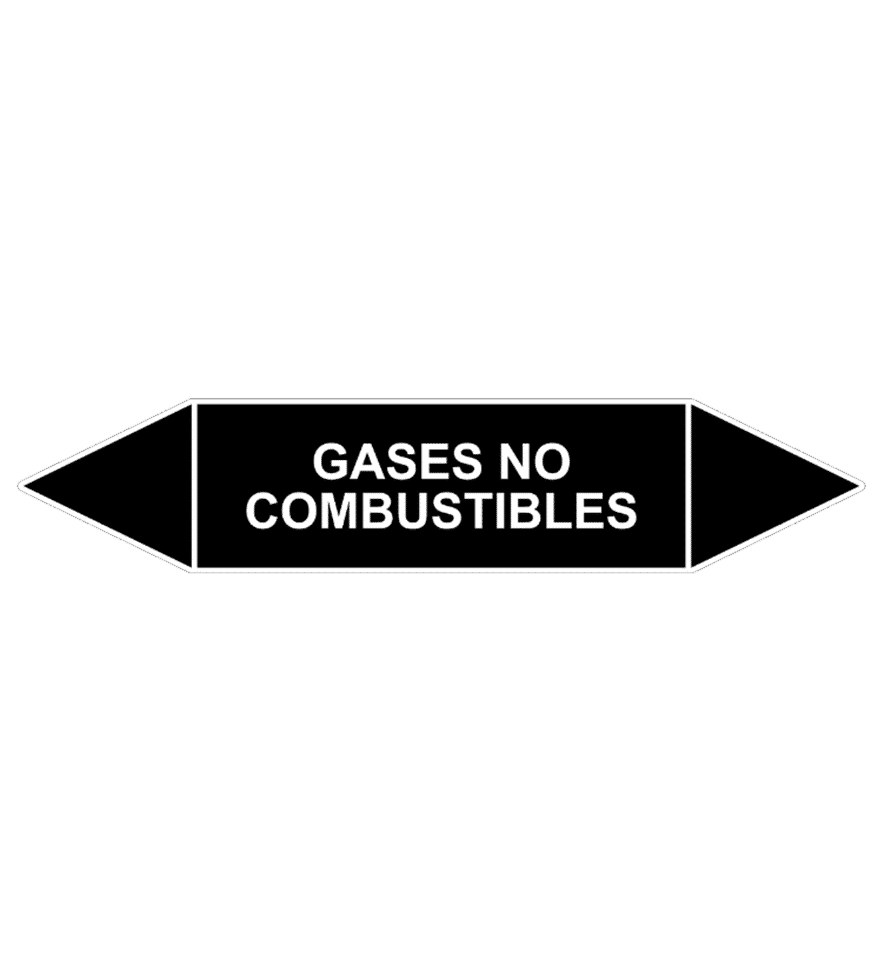

Señal de marcaje de tuberías para gases no combustibles (Grupo 5) con fondo negro RAL 9005, conforme a la norma ISO 20560-1 y al código de colores UNE 1063. Fabricada en materiales de alta calidad —vinilo, poliéster o aluminio— para entornos industriales exigentes donde la identificación precisa de la instalación es obligatoria.
Etiqueta para identificación de tuberías que transportan gases no combustibles, conforme a la norma UNE 1063:2016. Color de identificación Negro RAL 9005 con color de contraste Blanco. Material: PVC adhesivo laminado especial intemperie · Impresión digital.
| Largo (mm) | Alto (mm) | Color complementario b (mm) | Color básico a (mm) | Ø tubería (mm) | Tamaño letra (mm) |
|---|---|---|---|---|---|
| 145 | 30 | 30 | 85 | Hasta 30 | 12,5 |
| 145 | 30 | 30 | 85 | 50 | 20 |
| 145 | 30 | 30 | 85 | 80 | 25 |
| 305 | 63 | 63 | 179 | 130 | 40 |
| 305 | 63 | 63 | 179 | 160 | 50 |
| 485 | 100 | 100 | 285 | 240 | 63 |
| 485 | 100 | 100 | 285 | >240 | 80 |
Las dimensiones se eligen según el diámetro exterior de la tubería para garantizar lectura cómoda a la distancia habitual de inspección.
Recuerde: la materia de paso se puede identificar mediante su nombre completo, su fórmula química, una clave o abreviatura y si es posible por el color. La identificación puede mejorarse incluyendo datos de interés como presión o temperatura.
Para identificación más completa con nombre químico, color identificación, color contraste, riesgos GHS y flechas de dirección, ofrecemos también marcaje según ISO 20560. Etiqueta personalizada en 3 pasos:
Disponible en formato individual o envolvente. Presupuesto bajo demanda — contáctanos.
Sigue la tabla: hasta Ø 30 mm → etiqueta 145×30 con letra 12,5 mm; Ø 30-80 mm → 145×30 con letra 20-25 mm; Ø 130-160 mm → 305×63 con letra 40-50 mm; Ø ≥240 mm → 485×100 con letra 63-80 mm.
Sí — PVC adhesivo laminado especial intemperie con protección UV. Vida útil superior a 5 años en exterior. Para tuberías enterradas o ambientes muy agresivos consultar.
Limpiar la superficie con alcohol isopropílico, secar y aplicar la etiqueta presionando del centro hacia los bordes. Para tuberías de pequeño diámetro envolver en espiral o usar el formato envolvente ISO 20560.
UNE 1063:2016 es el estándar en España para identificación rápida por color del fluido (10 grupos cromáticos). ISO 20560 es internacional, más detallada (incluye nombre químico, pictogramas GHS y dirección). Para instalaciones internacionales o entornos con muchas sustancias químicas, ISO 20560 es preferible.
La etiqueta cromática del grupo Grupo 5 cubre todas las sustancias listadas. Para nombre específico personalizado (ej: “Acetileno”, “Agua potable”, “Ácido sulfúrico”, etc.), pídenos una etiqueta personalizada o usa ISO 20560.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
El RAL 9005 corresponde al negro profundo (tambien denominado negro mate en acabados sin brillo). La norma ISO 20560-1 y el codigo UNE 1063 lo reservan para el Grupo 5: gases no combustibles (nitrógeno, CO2, argón, aire comprimido…). Usar este color de forma normalizada evita confusiones con fluidos combustibles o corrosivos, reduciendo el riesgo de accidente en planta.
Ambas referencias pertenecen al mismo tono RAL 9005; la distinción es de acabado superficial: el negro mate presenta baja reflectancia y elimina destellos en entornos con iluminación intensa, mejorando la legibilidad de la señal. Para marcaje de tuberías en naves industriales, el acabado mate o satinado es el más habitual porque minimiza el deslumbramiento sin alterar el codigo cromatico exigido por ISO 20560-1.
En España, el marcaje de tuberías se rige por la ISO 20560-1 (identificacion de contenidos y sentido de flujo) y por el codigo cromatico de la UNE 1063, que establece colores por familia de fluido: verde agua, amarillo gas combustible, rojo PCI, naranja acidos, gris vapor y negro gases no combustibles. El Real Decreto 485/1997 (Anexo III) exige que esta señalizacion sea visible y duradera en todos los centros de trabajo.
Las señales de marcaje se fabrican en vinilo autoadhesivo (instalacion rapida sobre superficies curvas), poliéster (alta resistencia quimica y a la humedad) y aluminio (entornos de alta temperatura o impacto mecanico). La eleccion del sustrato depende del fluido transportado, la temperatura de la tubería y la exposicion a agentes quimicos, garantizando siempre la alta calidad y durabilidad exigida por la normativa.
Si. El Real Decreto 485/1997 (Anexo III) obliga a señalizar las tuberías que contengan sustancias peligrosas o relevantes para la seguridad. Los gases no combustibles a presion (nitrogeno, CO2, aire comprimido) entran en este ambito. La ausencia de marcaje constituye infraccion grave segun el articulo 12.16 de la LISOS y puede derivar en responsabilidad civil o penal en caso de accidente. Se recomienda revisar tambien la ISO 20560-1 para el contenido minimo de la señal.
