Interruptor seccionador-aislador manual de 4 polos (trifásico) para instalaciones de corriente alterna. Corriente nominal 32 A, tensión nominal 400 V, tensión de aislamiento 500 V y tensión asignada de impulso 4000 V. Montaje en carril DIN de 35 mm (EN 60175), sección de cable admitida hasta 25 mm², grado de protección IP20 y cumplimiento de la norma IEC/EN 60947-3. Dimensiones: 72 × 81 × 78,5 mm.

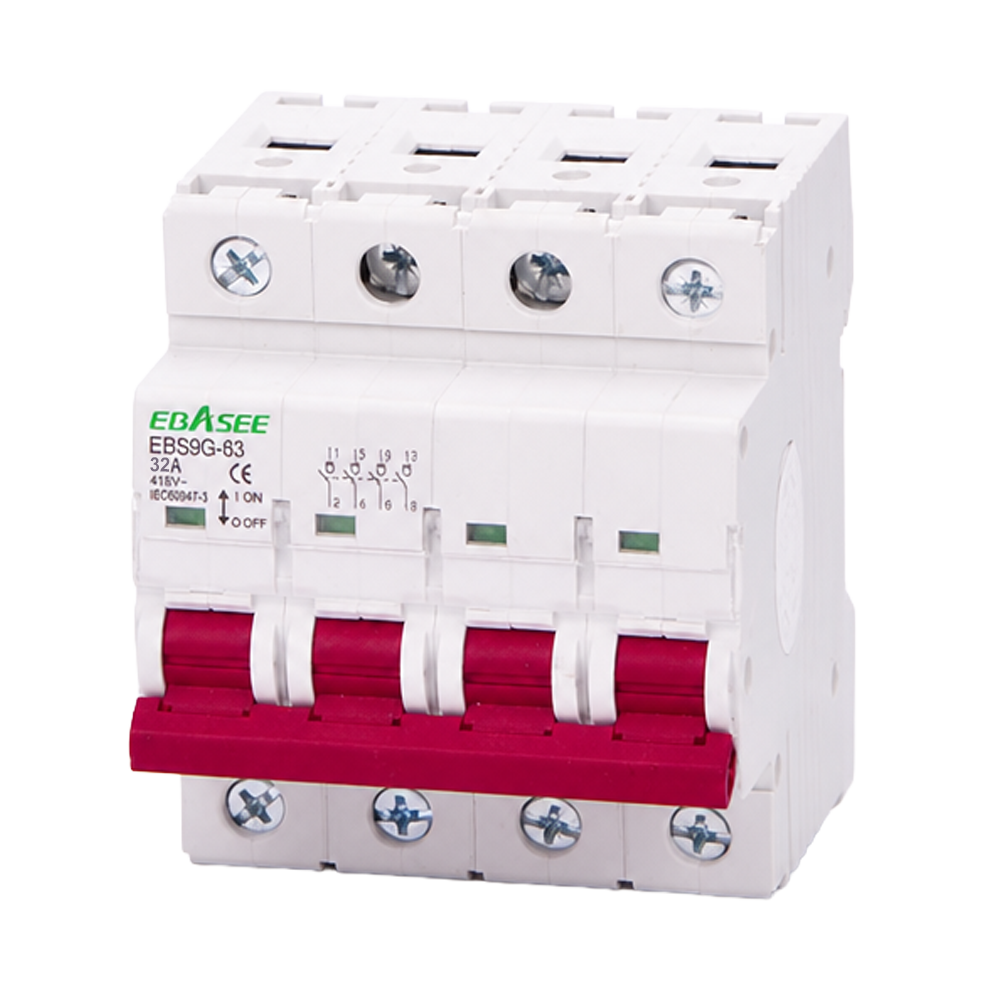

El Ebasee EBS9G-4P-32A es un interruptor seccionador-aislador manual de 4 polos diseñado para realizar funciones de aislamiento y maniobra en circuitos de corriente alterna trifásicos. Su formato modular facilita la integración en cualquier cuadro eléctrico residencial, comercial o industrial.
El EBS9G-4P-32A actúa como elemento de corte y seccionamiento independiente de las protecciones contra sobreintensidades. Proporciona un punto de corte claramente definido que simplifica las operaciones de mantenimiento e intervención sobre los circuitos aguas abajo, siendo apto para cuadros de distribución y circuitos de alimentación que requieran aislamiento controlado.
El dispositivo se monta directamente sobre carril DIN de 35 mm según EN 60175, con una sección de cable admisible de hasta 25 mm². Sus dimensiones compactas de 72 mm de ancho, 81 mm de alto y 78,5 mm de fondo permiten optimizar el espacio en el interior del cuadro.
| Gama | Seccionador / Aislador manual |
|---|---|
| Número de polos | 4P (trifásico) |
| Corriente nominal | 32 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de test (1 min) | 2 kV |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Grado de protección | IP20 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 72 × 81 × 78,5 mm |
| Temperatura de operación | -5 °C … 40 °C |
| Norma | IEC/EN 60947-3 |
