Protector contra sobretensiones transitorias para corriente continua, tensión máxima de operación DC 600 V, 2 polos (monofásico), corriente nominal de descarga 20 kA, corriente máxima de descarga 40 kA, nivel de protección de tensión < 3,8 kV, grado de protección IP20, instalación en carril DIN estándar de 35 mm, temperatura de operación −40…70 °C. Carcasa de plástico conforme a UL94 V-0. Dimensiones: 90 × 35,6 × 65,1 mm.

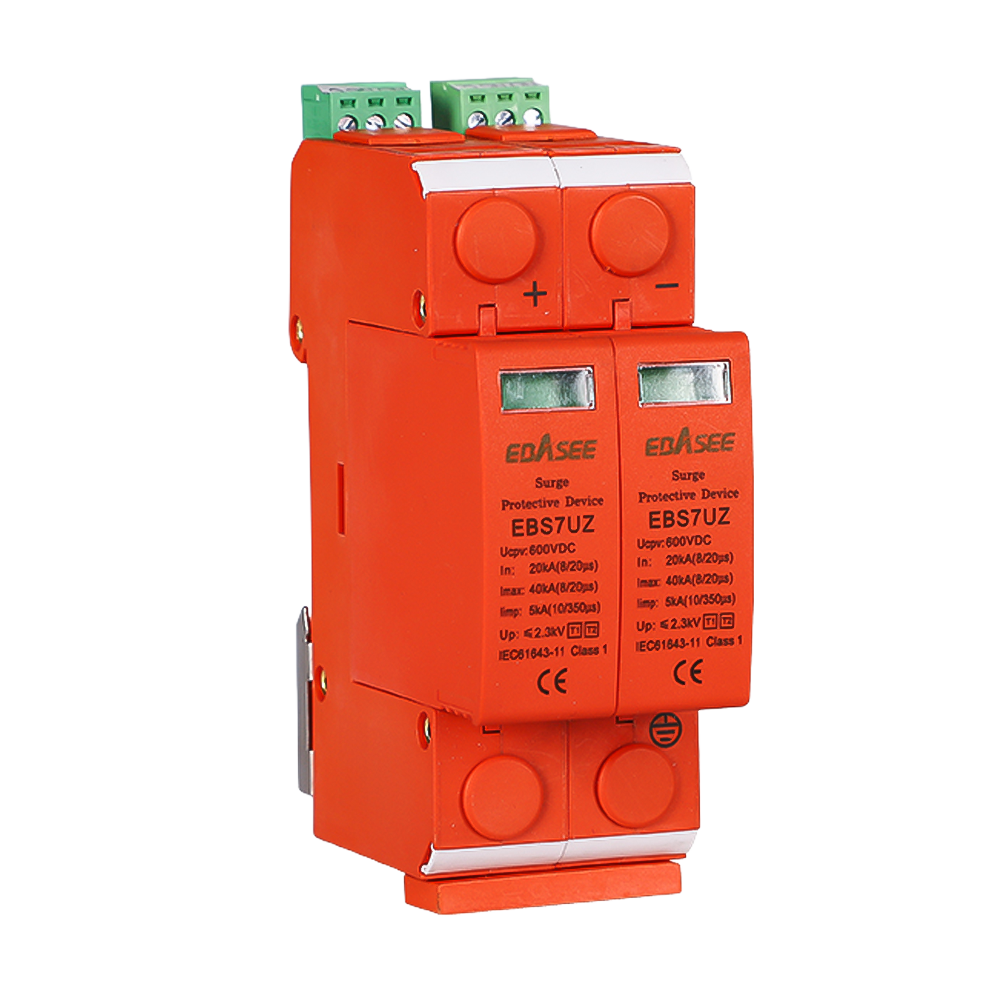

El Ebasee EBS7UZ-600V-20kA-T2-2P es un protector contra sobretensiones transitorias para sistemas de corriente continua. Con una tensión máxima de operación de DC 600 V y configuración bipolar, está diseñado para instalaciones monofásicas donde una sobretensión puede comprometer equipos electrónicos, convertidores o elementos de generación y almacenamiento de energía.
Clasificado como dispositivo de tipo T2 (protección fina), el EBS7UZ-600V-20kA-T2-2P absorbe la energía residual de sobretensiones transitorias asociadas a descargas atmosféricas y perturbaciones eléctricas. La corriente nominal de descarga es de 20 kA y la corriente máxima de descarga alcanza los 40 kA, mientras que el nivel de protección de tensión se mantiene por debajo de 3,8 kV. Se recomienda un equipo de sobrecorriente externo de 63 A / 25 kA para garantizar la coordinación de la protección.
El dispositivo se monta sobre carril DIN estándar de 35 mm. La sección de conductor recomendada va de 4 a 35 mm², y tanto el cable superior como el inferior admiten hasta 25 mm² (18-3 AWG). El par de apriete de los terminales es de 2,5 Nm. De forma opcional, incorpora salida de alarma remota con contacto normalmente abierto o cerrado, utilizando cable de hasta 1,5 mm² de sección para la señalización.
La carcasa está fabricada en plástico con clasificación ignífuga UL94 V-0 y ofrece un grado de protección IP20. El equipo opera en un rango de temperatura de −40 °C a 70 °C y a altitudes de hasta 2 000 m. Sus dimensiones compactas de 90 × 35,6 × 65,1 mm facilitan la integración en cuadros eléctricos de dimensiones reducidas.
| Tensión máxima de operación | DC 600 V |
|---|---|
| Corriente nominal de descarga | 20 kA |
| Corriente máxima de descarga | 40 kA |
| Nivel de protección de tensión | < 3,8 kV |
| Tipo de protección | T2 |
| Número de polos | 2P (monofásico) |
| Equipo de sobrecorriente recomendado | 63 A / 25 kA |
| Método de instalación | Carril DIN 35 mm estándar |
| Sección del conductor recomendada | 4–35 mm² |
| Sección de cable superior | 25 mm² / 18-3 AWG |
| Sección de cable inferior | 25 mm² / 18-3 AWG |
| Par de apriete | 2,5 Nm |
| Alarma remota de señal | Normalmente abierto / cerrado (opcional), cable máx. 1,5 mm² |
| Grado de protección | IP20 |
| Material | Plástico UL94 V-0 |
| Temperatura de operación | −40…70 °C |
| Altitud máxima | < 2 000 m |
| Dimensiones (Al × An × Pr) | 90 × 35,6 × 65,1 mm |
