Interruptor diferencial tetrapolar (3P+N) de la gama EBS2L con corriente nominal de 40 A y sensibilidad de 30 mA. Tipo de disparo A con detección electromagnética de corrientes de fuga. Montaje en carril DIN de 35 mm, tensión nominal 240 V, tensión de aislamiento 500 V, capacidad de salto nominal 6000 A y corriente máxima interrumpible 500 A. Grado de protección IP20. Conforme a IEC/EN 61008-1. Dimensiones: 72,0 × 81,7 × 74,0 mm.

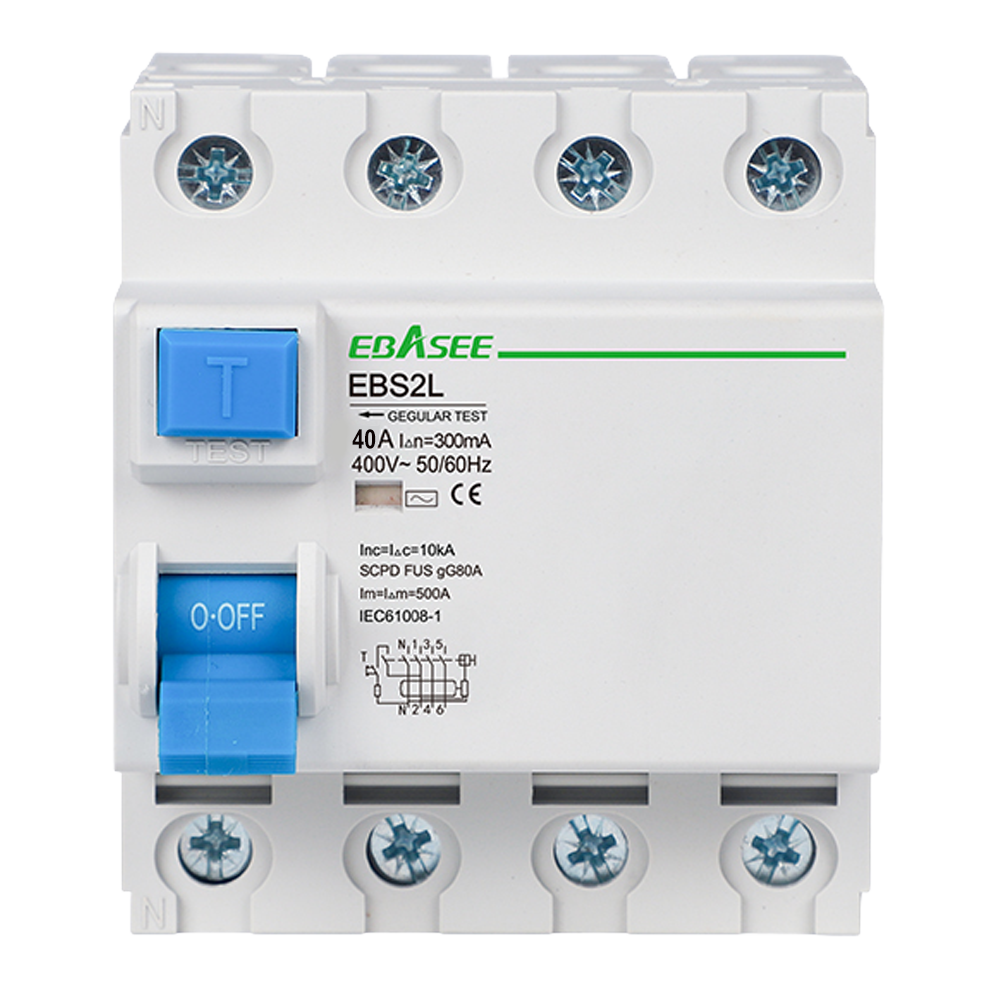

El Ebasee EBS2L-40A-3P+N-30mA-A es un interruptor diferencial de 4 polos (3P+N) diseñado para instalaciones trifásicas de baja tensión. Con una corriente nominal de 40 A y una sensibilidad de 30 mA, detecta corrientes de fuga a tierra de forma electromagnética y desconecta el circuito antes de que superen el umbral configurado, protegiendo a las personas frente a contactos directos e indirectos y contribuyendo a la protección de la instalación ante fallos de aislamiento. Cumple la norma IEC/EN 61008-1.
El tipo de disparo A amplía la detección respecto al tipo AC clásico: además de corrientes de fuga alternas sinusoidales puras, es capaz de detectar componentes de corriente continua pulsante que pueden aparecer en circuitos con cargas electrónicas (variadores de frecuencia, equipos con fuentes conmutadas, etc.). El mecanismo de disparo es electromagnético, lo que garantiza la actuación independientemente de la tensión de red.
El dispositivo se acopla a presión sobre carril DIN simétrico de 35 mm conforme a EN 60175. Acepta conexión tanto por la parte superior como por la inferior, y es compatible con tres tipos de terminal: cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U. La sección máxima admitida en bornes superior e inferior es de 35 mm² (AWG 18/1), y la sección de conductor recomendada para la corriente nominal de 32–50 A es de 10 mm², con un par de apriete de 2,5 Nm.
La tensión nominal de trabajo es de 240 V con una tensión de aislamiento de 500 V y tensión pico de 6000 V. La frecuencia nominal es de 50/60 Hz. La capacidad de salto nominal alcanza los 6000 A, coincidiendo con el fusible de protección frente a cortocircuitos, y la corriente máxima interrumpible es de 500 A. El grado de polución del entorno de instalación previsto es 2.
El EBS2L-40A-3P+N-30mA-A ofrece una vida mecánica de 8000 ciclos de maniobra y una vida eléctrica de 4000 operaciones bajo carga nominal, valores que garantizan un funcionamiento fiable a lo largo de toda la vida útil del cuadro eléctrico en el que se instale.
El grado de protección es IP20, por lo que está concebido para su instalación en el interior de cuadros o envolventes. La temperatura de operación admitida va de −5 °C a +40 °C, y la temperatura de almacenamiento de −25 °C a +70 °C.
| Corriente nominal | 40 A |
|---|---|
| Número de polos | 4P (3P+N, trifásico) |
| Sensibilidad nominal | 30 mA |
| Tipo de disparo | A |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Tensión pico | 6000 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6000 A |
| Fusible protección cortocircuitos | 6000 A |
| Corriente máxima interrumpible | 500 A |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora tipo pin / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior | 35 mm² AWG 18/1 |
| Sección conexión inferior | 35 mm² AWG 18/1 |
| Sección conductor recomendada | 10 mm² (para 32–50 A) |
| Par de apriete | 2,5 Nm |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 72,0 × 81,7 × 74,0 mm |
| Normativa | IEC/EN 61008-1 |
