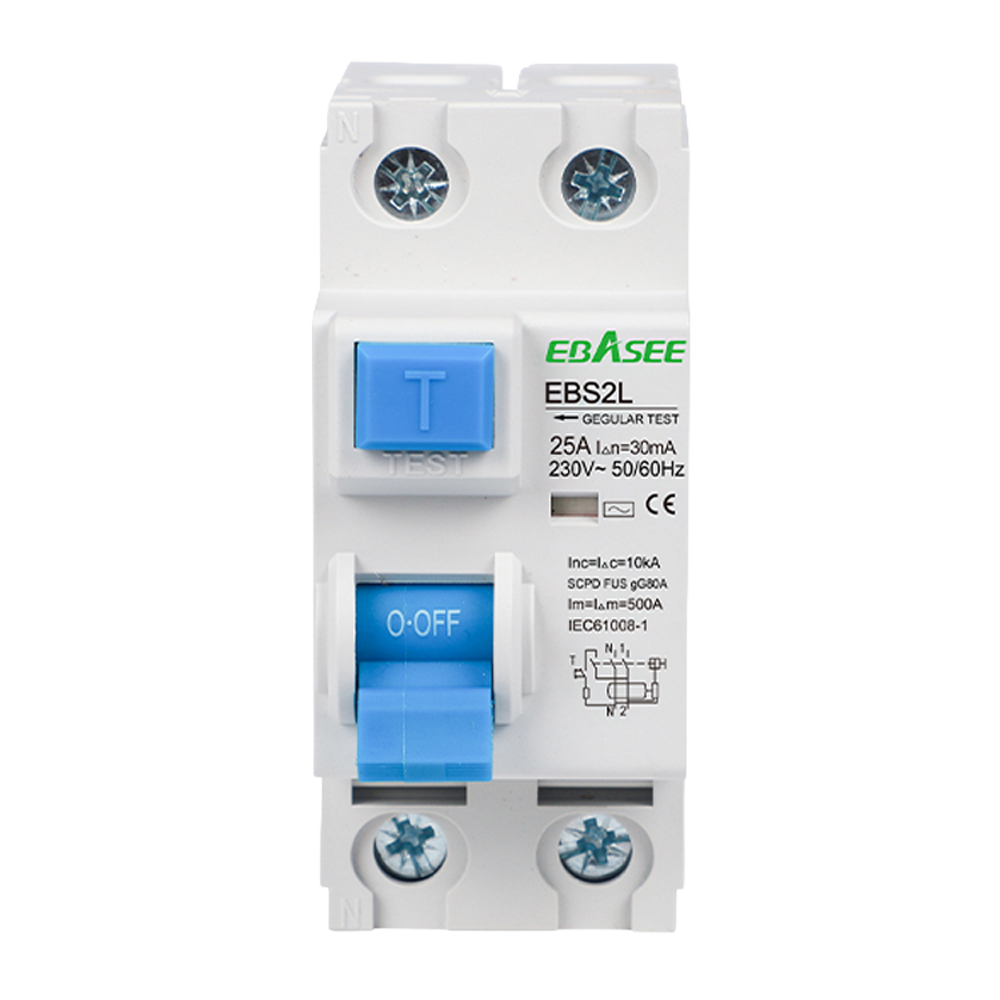

Interruptor diferencial modular (RCCB) de la gama EBS2L, configuración 2P (1P+N) para instalaciones monofásicas, corriente nominal 25 A, sensibilidad 30 mA y tipo de disparo AC (detección de corrientes de fuga alternas sinusoidales). Montaje en carril DIN 35 mm (EN 60175). Tensión nominal 240 V, aislamiento 500 V, frecuencia 50/60 Hz. Capacidad de salto nominal 6000 A, corriente máxima interrumpible 500 A. Vida mecánica 8000 ciclos, vida eléctrica 4000 operaciones. IP20. Cumple IEC/EN 61008-1.
El EBS2L-25A-1P+N-30mA-AC es un interruptor diferencial modular (RCCB) de 2 polos (1P+N) diseñado para proteger instalaciones monofásicas de baja tensión frente a corrientes de fuga a tierra. Con una corriente nominal de 25 A y una sensibilidad de 30 mA, actúa ante fugas alternas sinusoidales (tipo AC) desconectando el circuito antes de que la corriente de fuga supere el umbral configurado, ofreciendo protección de personas frente a contactos directos e indirectos y protección de la instalación frente a fallos de aislamiento.
Este dispositivo no incorpora protección magnetotérmica contra sobreintensidades ni cortocircuitos; debe complementarse con un interruptor automático magnetotérmico adecuado al circuito.
La tensión nominal de trabajo es de 240 V con una tensión de aislamiento (Ui) de 500 V y frecuencia nominal de 50/60 Hz. La capacidad de salto nominal alcanza los 6000 A, igual que el fusible de protección frente a cortocircuitos, con una tensión pico de 6000 V. La corriente máxima interrumpible es de 500 A. El tipo de fuga es electromagnética, lo que garantiza la detección sin necesidad de alimentación auxiliar y confiere robustez frente a microcortes de red.
El dispositivo se monta sobre carril DIN simétrico de 35 mm conforme a EN 60175. Acepta tres tipos de terminal: cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U. La conexión puede realizarse tanto por la parte superior como por la inferior, aportando flexibilidad en el diseño del cuadro eléctrico. La sección de conexión superior e inferior admite hasta 35 mm² (AWG 18/1), con un par de apriete de 2,5 Nm. Para la corriente nominal de 20-25 A se recomienda una sección de conductor de 5 mm².
La vida eléctrica está especificada en 4000 operaciones bajo carga nominal, y la vida mecánica alcanza los 8000 ciclos de maniobra. El grado de protección es IP20 con grado de polución 2, apto para instalación en el interior de cuadros de distribución. La temperatura de operación oscila entre −5 °C y +40 °C, y la de almacenamiento entre −25 °C y +70 °C.
| Modelo | EBS2L-25A-1P+N-30mA-AC |
|---|---|
| Gama | Interruptor diferencial |
| Corriente nominal | 25 A |
| Número de polos | 2P (1P+N, monofásico) |
| Sensibilidad nominal | 30 mA |
| Tipo de disparo | AC |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6000 A |
| Fusible de protección cortocircuitos | 6000 A |
| Tensión pico | 6000 V |
| Corriente máxima interrumpible | 500 A |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora tipo pin / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior | 35 mm² AWG 18/1 |
| Sección conexión inferior | 35 mm² AWG 18/1 |
| Par de apriete | 2,5 Nm |
| Sección conductor recomendada | 5 mm² (para 20-25 A) |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Temperatura de operación | −5 °C / +40 °C |
| Temperatura de almacenamiento | −25 °C / +70 °C |
| Dimensiones (An × Al × Fo) | 35,9 × 81,7 × 74,0 mm |
| Normativa | IEC/EN 61008-1 |
