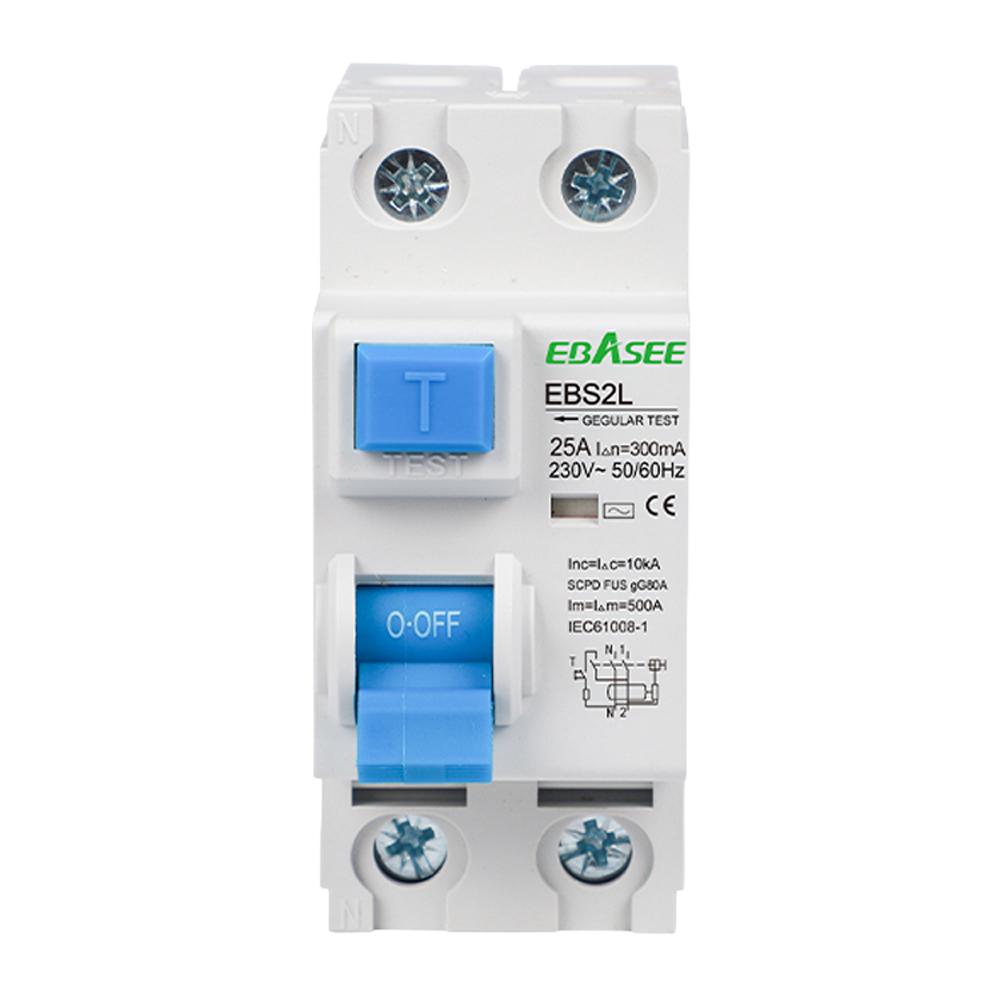

Shanghai Ebasee EBS2L-25A-1P+N-300mA-AC Interruptor Difere

Shanghai Ebasee EBS2L-25A-1P+N-300mA-AC Interruptor Diferencial 2P 25A

SKU: EBS2L-25A-1P_N-300MA-AC

Interruptor diferencial modular de 2 polos (1P+N) para instalaciones monofásicas, con corriente nominal de 25 A, sensibilidad de 300 mA y tipo de disparo AC. Tecnología de detección electromagnética. Montaje en carril DIN de 35 mm conforme a EN 60175. Tensión nominal 240 V, aislamiento 500 V, capacidad de salto 6000 A. Cumple IEC/EN 61008-1. Grado de protección IP20. Dimensiones: 35,9 × 81,7 × 74,0 mm.

Oferta -35%
Shanghai Ebasee Electric Otros Otros Diferencial 25A 1P+N
€10.40 €6.79 +IVA
Ahorras: €3.61 ( -35% )
En stock

Interruptor diferencial Ebasee EBS2L 25 A · 2 polos · 300 mA · tipo AC

El EBS2L-25A-1P+N-300mA-AC es un interruptor diferencial modular de la serie EBS2L de Shanghai Ebasee Electric, diseñado para detectar corrientes de fuga a tierra en instalaciones monofásicas y desconectar el circuito cuando la corriente de fuga supera la sensibilidad nominal de 300 mA. Su construcción electromagnética garantiza la detección de corrientes alternas sinusoidales puras (tipo AC) sin necesidad de alimentación auxiliar.

Dispositivo destinado a instalación en el interior de cuadros eléctricos (IP20). No incorpora protección magnetotérmica integrada; se debe complementar con un interruptor automático adecuado frente a sobreintensidades y cortocircuitos.

Características eléctricas

El diferencial opera a una tensión nominal de 240 V CA con frecuencia de 50/60 Hz y una tensión de aislamiento de 500 V. La capacidad de salto nominal es de 6000 A y la corriente máxima interrumpible alcanza los 500 A, lo que exige proteger el circuito aguas arriba con un fusible o magnetotérmico de hasta 6000 A. La tensión pico soportada es de 6000 V y el grado de polución declarado es 2.

Instalación y conexión

El dispositivo se fija mediante acoplamiento a presión sobre carril DIN simétrico de 35 mm conforme a EN 60175. Admite tres tipos de terminal: cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U. La conexión puede realizarse indistintamente por la parte superior o inferior. La sección de conexión es de 35 mm AWG 18/1 en ambos extremos, el par de apriete recomendado es de 2,5 Nm y la sección del conductor recomendada para la corriente nominal de 20-25 A es de 5 mm².

Especificaciones técnicas

Gama Interruptor diferencial
Corriente nominal de entrada 25 A
Número de polos 2P (1P+N, monofásico)
Sensibilidad nominal 300 mA
Tipo de disparo AC
Tipo de fuga Electromagnética
Tensión nominal 240 V
Tensión de aislamiento 500 V
Frecuencia nominal 50/60 Hz
Capacidad de salto nominal 6000 A
Fusible de protección cortocircuitos 6000 A
Tensión pico 6000 V
Corriente máxima interrumpible 500 A
Grado de polución 2
Montaje Carril DIN 35 mm (EN 60175)
Tipo de terminal Cable / Barra colectora pin-type busbar / Barra tipo U
Conexión Superior / inferior
Sección conexión superior 35 mm AWG 18/1
Sección conexión inferior 35 mm AWG 18/1
Torque 2,5 Nm
Sección conductor recomendada 5 mm² (para 20-25 A)
Vida eléctrica 4000 operaciones
Vida mecánica 8000 ciclos
Grado de protección IP20
Temperatura de operación -5 °C a +40 °C
Temperatura de almacenamiento -25 °C a +70 °C
Dimensiones (An × Al × Fo) 35,9 × 81,7 × 74,0 mm
Normativa IEC/EN 61008-1
