Interruptor magnetotérmico tetrapolar de la serie BX7B con corriente nominal de 16 A y curva de disparo tipo C, diseñado para instalaciones trifásicas. Montaje en carril DIN 35 mm (EN 60175), tensión nominal 415 V, tensión de aislamiento 500 V, poder de corte nominal 6000 A, grado de protección IP20. Cumple norma IEC/EN 60898-1. Dimensiones: 71,2 × 81,4 × 79,0 mm.

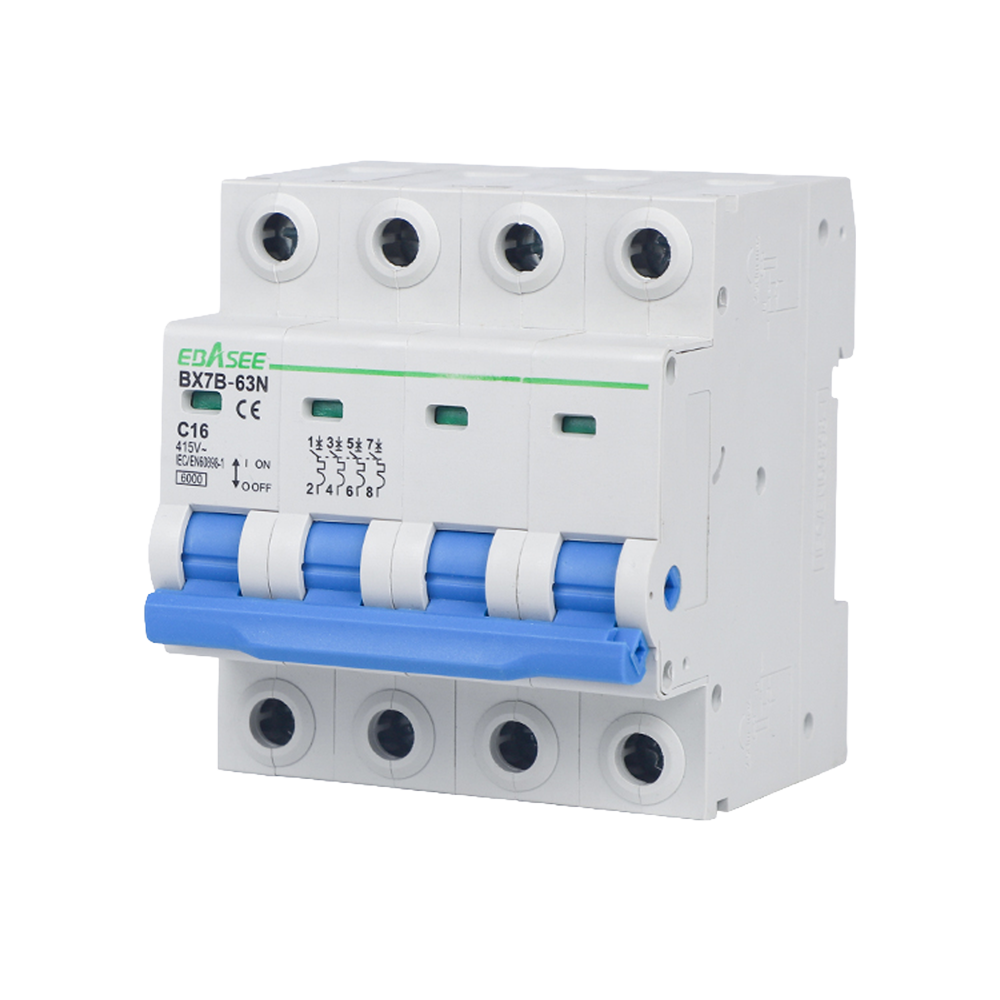

El BX7B-63N-16A-4P es un interruptor magnetotérmico de 4 polos y 16 A de corriente nominal perteneciente a la serie BX7B, concebido para proteger circuitos trifásicos de baja tensión frente a sobrecargas y cortocircuitos en cuadros de distribución residenciales, comerciales e industriales. Cumple la norma IEC/EN 60898-1 y se instala en carril DIN 35 mm estándar.
La curva de disparo tipo C ofrece una respuesta magnética entre 5 y 10 veces la corriente nominal, adecuada para cargas con corrientes de arranque moderadas como tomas de corriente, equipos de iluminación y pequeña maquinaria. Con una tensión nominal de 415 V y una tensión de aislamiento de 500 V, cubre las redes trifásicas europeas estándar. El poder de corte nominal de 6000 A garantiza la interrupción segura ante cortocircuitos de baja y media intensidad, mientras que la tensión pico soportada alcanza los 6000 V. La frecuencia de trabajo admitida es 50/60 Hz, lo que lo hace compatible con redes eléctricas europeas e internacionales. El grado de polución declarado es 2, propio de entornos de interior sin condensación significativa.
El dispositivo se monta sobre carril DIN de 35 mm conforme a EN 60175 mediante clip integrado, facilitando su incorporación en cualquier cuadro eléctrico modular. Admite conexión superior e inferior indistintamente, con terminales compatibles con cable y barra colectora de tipo pin (pin-type busbar). La sección máxima admitida en bornes superior e inferior es de 25 mm² (AWG 18/3), con un par de apriete de 2 N·m. Para la corriente nominal de 16 A se recomienda un conductor de 2,5 mm², dentro del rango 13-20 A indicado por el fabricante.
| Corriente nominal | 16 A |
|---|---|
| Número de polos | 4P (Trifásico) |
| Tipo de curva | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Poder de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección máx. conexión superior | 25 mm² AWG 18/3 |
| Sección máx. conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 N·m |
| Sección conductor recomendada | 2,5 mm² (13-20 A) |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Grado de protección | IP20 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | -5 — 40 °C |
| Temperatura de almacenamiento | -25 — 70 °C |
| Norma | IEC/EN 60898-1 |
