Interruptor magnetotérmico de la serie BX7B con corriente nominal de 16 A, configuración 1+N polos para instalaciones monofásicas y curva de disparo tipo C. Montaje en carril DIN de 35 mm (EN 60175), tensión nominal 240 V, capacidad de corte nominal 6000 A y grado de protección IP20. Conforme a la norma IEC/EN 60898-1. Sección de conductor recomendada 2,5 mm². Dimensiones: 35,6 × 81,4 × 79,0 mm.

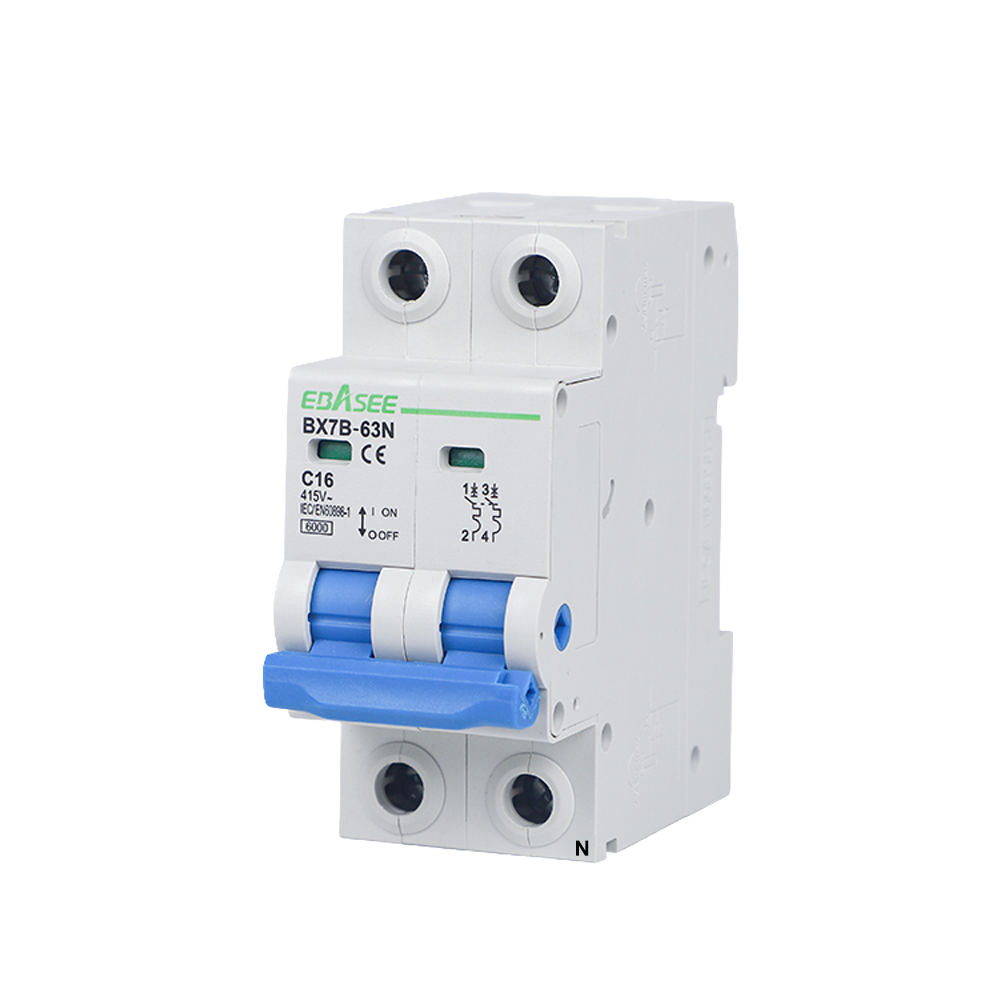

El BX7B-63N-16A-1P+N es un interruptor magnetotérmico de la serie BX7B diseñado para proteger circuitos eléctricos monofásicos frente a sobrecargas y cortocircuitos. Con configuración 1+N polos, curva tipo C y capacidad de corte de 6000 A, es una solución robusta y compacta para cuadros de distribución residenciales, comerciales y terciarios.
La curva tipo C de este magnetotérmico proporciona una respuesta de disparo adecuada para cargas con pequeñas corrientes de arranque elevadas, como circuitos de iluminación, tomas de corriente y equipos de uso general. El elemento magnético actúa de forma instantánea ante cortocircuitos, mientras que el elemento térmico bimetálico protege frente a sobrecargas prolongadas. La capacidad de corte nominal de 6000 A garantiza la interrupción segura del circuito ante faltas de elevada intensidad, con una tensión pico soportada de 6000 V y tensión de aislamiento de 500 V.
El dispositivo se instala sobre carril DIN de 35 mm conforme a EN 60175, lo que facilita su integración en cualquier cuadro eléctrico estándar. Admite conexión tanto por la parte superior como por la inferior, con terminales compatibles con cable o barra colectora tipo pin (pin-type busbar). La sección máxima admisible en ambos extremos es de 25 mm² (AWG 18/3), con un par de apriete de 2 Nm. Para la corriente nominal de 16 A se recomienda utilizar conductor de 2,5 mm².
| Gama | Interruptor magnetotérmico BX7B |
|---|---|
| Modelo | BX7B-63N-16A-1P+N |
| Corriente nominal | 16 A |
| Número de polos | 1+N (Monofásico) |
| Curva de disparo | Tipo C |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 2,5 mm² (corriente nominal 13-20 A) |
| Grado de protección | IP20 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | -5 a 40 °C |
| Temperatura de almacenamiento | -25 a 70 °C |
| Dimensiones (An × Al × Fo) | 35,6 × 81,4 × 79,0 mm |
| Normativa | IEC/EN 60898-1 |
