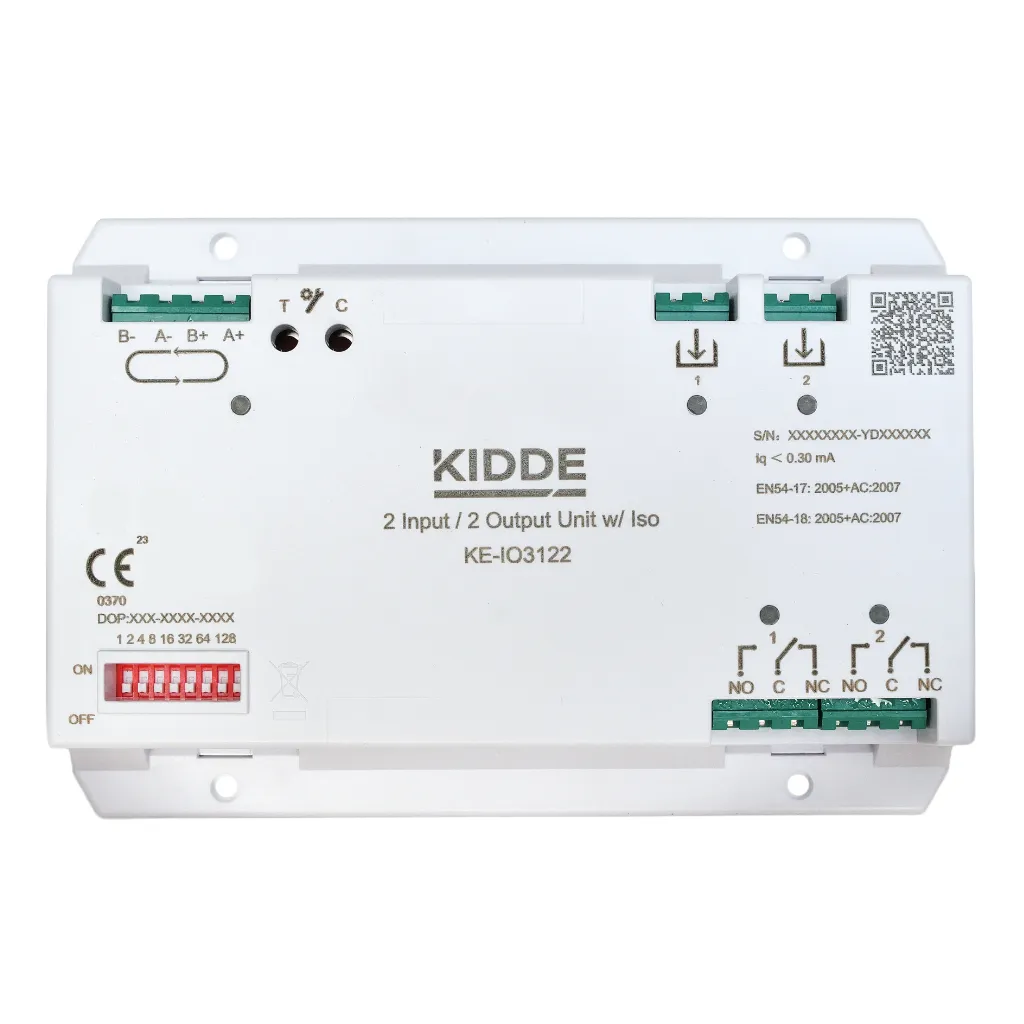

El KE-IO3122 es un módulo direccionable de la serie Excellence de Kidde Commercial con 2 entradas supervisadas de doble nivel y 2 salidas de relé con bloqueo magnético, todo en una sola dirección de lazo. Alimentado directamente por el bucle de 2 hilos, incorpora aislador de cortocircuito integrado y se direcciona mediante interruptores DIP en el rango 1-128. Compatible con sistemas Kidde Excellence y certificado EN54-17 y EN54-18.
El KE-IO3122 es una unidad direccionable de la serie Excellence de Kidde Commercial que integra 2 entradas supervisadas de doble nivel y 2 salidas de relé con bloqueo magnético en una única dirección de lazo, incorporando además aislador de cortocircuito de bucle. Diseñado para monitorizar contactos libres de potencial y conmutar salidas de forma independiente, es compatible exclusivamente con los sistemas CIE de la serie Kidde Excellence.
Este módulo es compatible exclusivamente con sistemas Kidde Excellence. Consulte la compatibilidad con su CIE antes de la instalación.
El KE-IO3122 se alimenta directamente desde el bucle de comunicación de 2 hilos que transporta datos de control y alimentación, funcionando entre 17 y 29 Vdc. Esto elimina la necesidad de cableado adicional de alimentación externa, reduciendo los costes de instalación. El consumo en reposo es de 300 µA @ 24 Vdc y de 2,5 mA @ 24 Vdc en estado activo.
Las 2 entradas del módulo operan con supervisión de nivel dual, lo que permite detectar estados de prealarma y alarma utilizando una sola entrada por canal. Los estados reportados al CIE son: activo, fallo, normal, abierto y cortocircuito. Los contactos son programables como normalmente abierto (NO) o normalmente cerrado (NC) para máxima flexibilidad de instalación. La resistencia de prealarma se sitúa entre 3 kΩ y 7 kΩ, y la de alarma entre 0,3 kΩ y 3 kΩ, con terminación de 15 kΩ, ¼ W, 1 %.
Las 2 salidas son relés con enclavamiento magnético que proporcionan un contacto de cambio libre de potencial. Los relés no requieren energía continua ni en estado activo ni en pasivo, reduciendo la carga global del lazo. Cada salida es programable de forma independiente para operar desde cualquier combinación de activadores de entrada.
El módulo incorpora aislamiento de bucle de cortocircuito integrado conforme a EN54-17, protegiéndose el lazo ante fallos de cortocircuito sin necesidad de módulos adicionales. El protocolo de comunicación digital con amplios algoritmos de corrección de errores garantiza la integridad de las comunicaciones con el CIE.
El direccionamiento se realiza mediante interruptores DIP, con un rango de 1 a 128 direcciones. Los indicadores LED tricolores en el frontal ofrecen información clara del estado operativo, de las entradas y de las salidas. Las funciones de prueba manuales locales permiten validar el funcionamiento sin intervención del panel de control. El módulo puede instalarse en carril DIN estándar, en montaje en superficie o en montaje en pared, con unas dimensiones de 148 x 102 x 27 mm y un peso de 0,135 kg.
| Voltaje de funcionamiento | 17 a 29 Vdc |
|---|---|
| Consumo en reposo | 300 µA @ 24 Vdc |
| Consumo activo | 2,5 mA @ 24 Vdc |
| Voltaje de comunicación | 4 a 11 V (pulsados) |
| Cantidad de entradas | 2 |
| Tipo de entrada | Nivel dual, supervisada |
| Estados de entrada | Activo, fallo, normal, abierto, cortocircuito |
| Resistencia de prealarma | 3 kΩ a 7 kΩ |
| Resistencia de alarma | 0,3 kΩ a 3 kΩ |
| Terminación | 15 kΩ, ¼ W, 1 % |
| Especificación de cable | Par trenzado blindado/no blindado de 0,5 a 4,9 mm² (10 a 20 AWG) |
| Cantidad de salidas | 2 |
| Tipo de salida | Relé con bloqueo magnético |
| Rango de direcciones | 1 a 128 |
| Método de direccionamiento | Interruptores DIP |
| Indicación de estado | LEDs tricolores |
| Clasificación IP | IP30 |
| Temperatura de funcionamiento | -22 a +55 °C |
| Temperatura de almacenamiento | -30 a +65 °C |
| Humedad relativa | 10 a 93 % sin condensación |
| Entorno | Interior |
| Normativas | EN54-17, EN54-18 |
| Certificación | CPR |
| Cumplimiento | CE, REACH, RoHS 3, WEEE |
| Compatibilidad | Sistemas Excellence Kidde Commercial |
| Tipo de montaje | Carril DIN, superficie, pared |
| Dimensiones | 148 x 102 x 27 mm |
| Peso | 0,135 kg |
| Color | Blanco |
El KE-IO3122 está orientado a instalaciones de detección de incendios donde se requiere monitorizar contactos libres de potencial y controlar equipos mediante salidas de relé independientes. Resulta especialmente adecuado para la integración con sistemas de control de acceso, dampers, puertas cortafuego u otros dispositivos auxiliares en entornos de interior, dentro de instalaciones que dispongan de un CIE de la serie Kidde Excellence.
