El Teletek SensoIRIS-MCZ es un módulo de zona convencional direccionable para sistemas de alarma de incendio analógico-direccionables. Admite hasta 32 detectores convencionales por zona, incorpora aislador integrado certificado según EN54-17/18, y se aloja en caja de plástico ABS blanca con tapa transparente para inspección visual. Alimentado por bucle, rango de tensión 16-32 Vdc e IP21.
El Teletek SensoIRIS-MCZ es un módulo analógico-direccionable diseñado para integrar zonas de detectores convencionales en sistemas de alarma de incendio analógico-direccionables con protocolo TTE. Incorpora aislador de cortocircuito certificado según EN54-17 y cumple con EN54-18, ofreciendo hasta 32 detectores convencionales por zona en una solución compacta y fácilmente inspeccionable.
La temperatura de funcionamiento indicada en el datasheet oficial es de -35 °C a +60 °C.
El SensoIRIS-MCZ monitoriza el estado de la línea de detectores convencionales conectada y reporta dicho estado a la central mediante el protocolo de comunicación TTE. Esto permite supervisar zonas convencionales desde una central analógico-direccionable sin necesidad de equipos adicionales.
El módulo incorpora un aislador de cortocircuito certificado según EN54-17, lo que protege el resto del bucle ante un fallo puntual y garantiza la continuidad de la supervisión en el resto de la instalación.

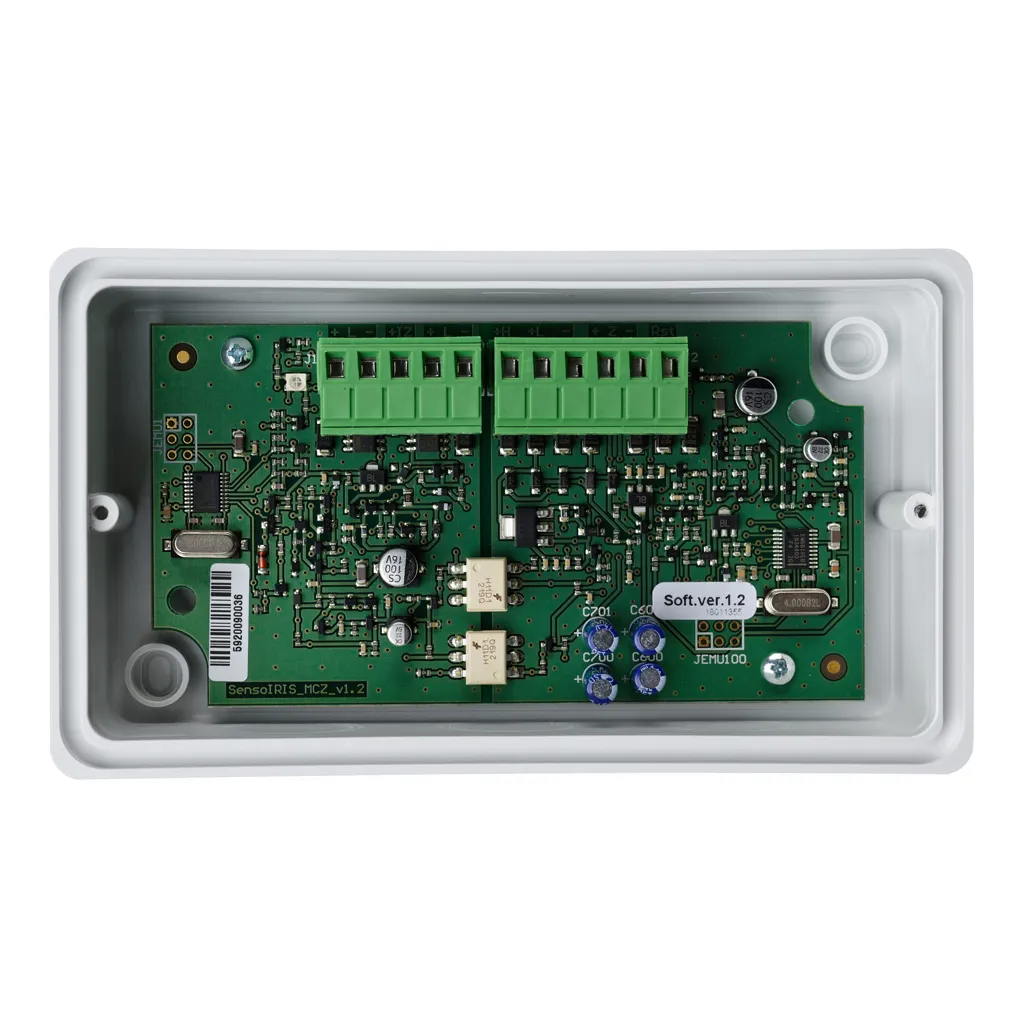

Se suministra montado en una caja de plástico ABS de color blanco apta para instalación en pared, con tapa transparente que permite la inspección visual del módulo sin necesidad de abrir el conjunto. Sus dimensiones compactas (142 × 80 × 45 mm) facilitan su ubicación en canalizaciones o cajas de registro.
El módulo puede alimentarse directamente desde el bucle de la central de incendios o mediante fuente de alimentación externa (17 – 32 Vdc), con un consumo máximo de 5,5 mA en alimentación por bucle y de 150 μA a 27 Vdc con fuente externa.
| Tensión de funcionamiento | 16 – 32 Vdc |
|---|---|
| Alimentación externa admitida | 17 – 32 Vdc |
| Ondulación de tensión admisible | 3,0 Vpp a 27 Vdc |
| Consumo máx. (fuente externa) | 150 μA a 27 Vdc |
| Consumo máx. (bucle) | 5,5 mA |
| Detectores convencionales máx. por zona | 32 |
| Calibre de cable para terminales | 0,4 mm² – 2,0 mm² |
| Temperatura de funcionamiento | -35 °C a +60 °C |
| Humedad relativa | (93 ± 3) % a 40 °C |
| Índice de protección | IP21 |
| Dimensiones (Al × An × F) | 142 × 80 × 45 mm |
| Peso | ~230 g |
| Material de la caja | Plástico ABS, color blanco |
| Certificaciones | EN54-17 / EN54-18 |
El Teletek SensoIRIS-MCZ es idóneo para instalaciones que requieran integrar detectores convencionales existentes en un nuevo bucle analógico-direccionable, así como para ampliaciones de sistemas donde se necesite supervisar zonas convencionales con aislamiento de cortocircuito. Su formato compacto en caja lo hace adecuado para instalaciones en edificios de oficinas, instalaciones industriales y cualquier entorno donde la inspección visual periódica del módulo sea un requisito operativo.
