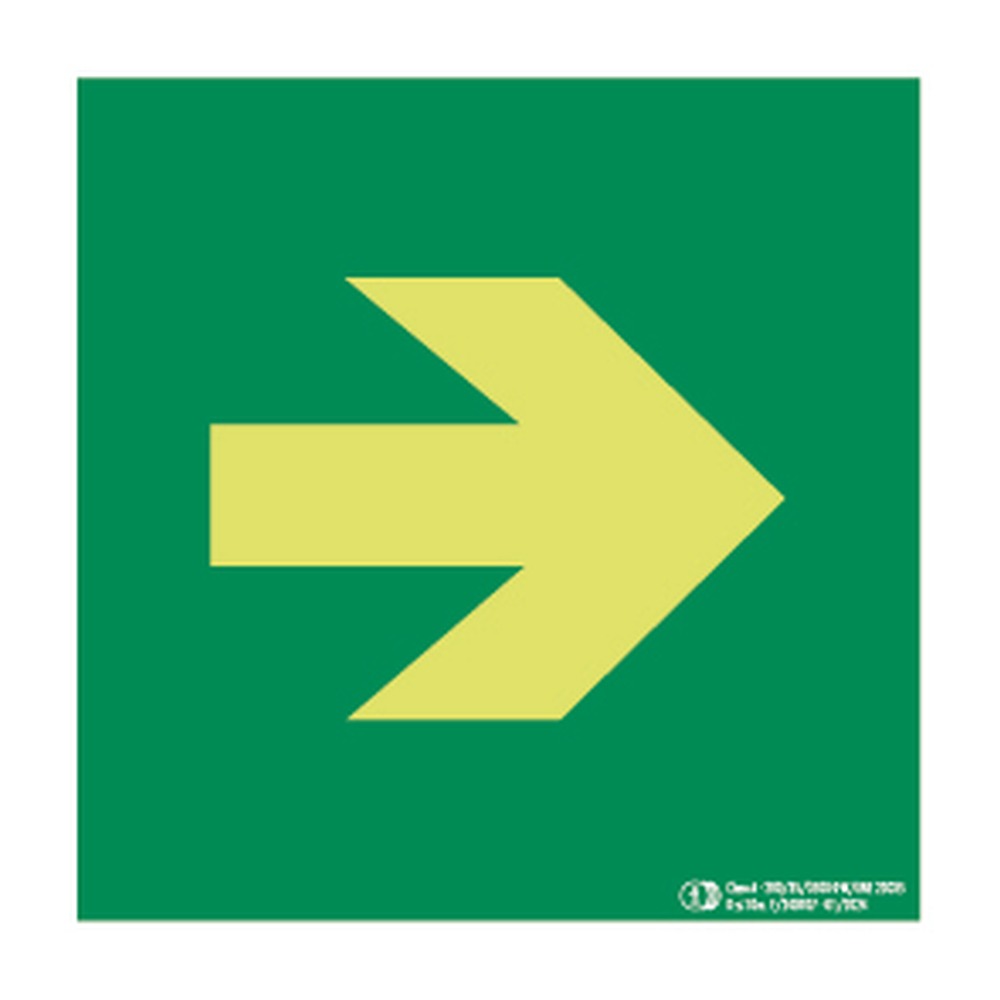

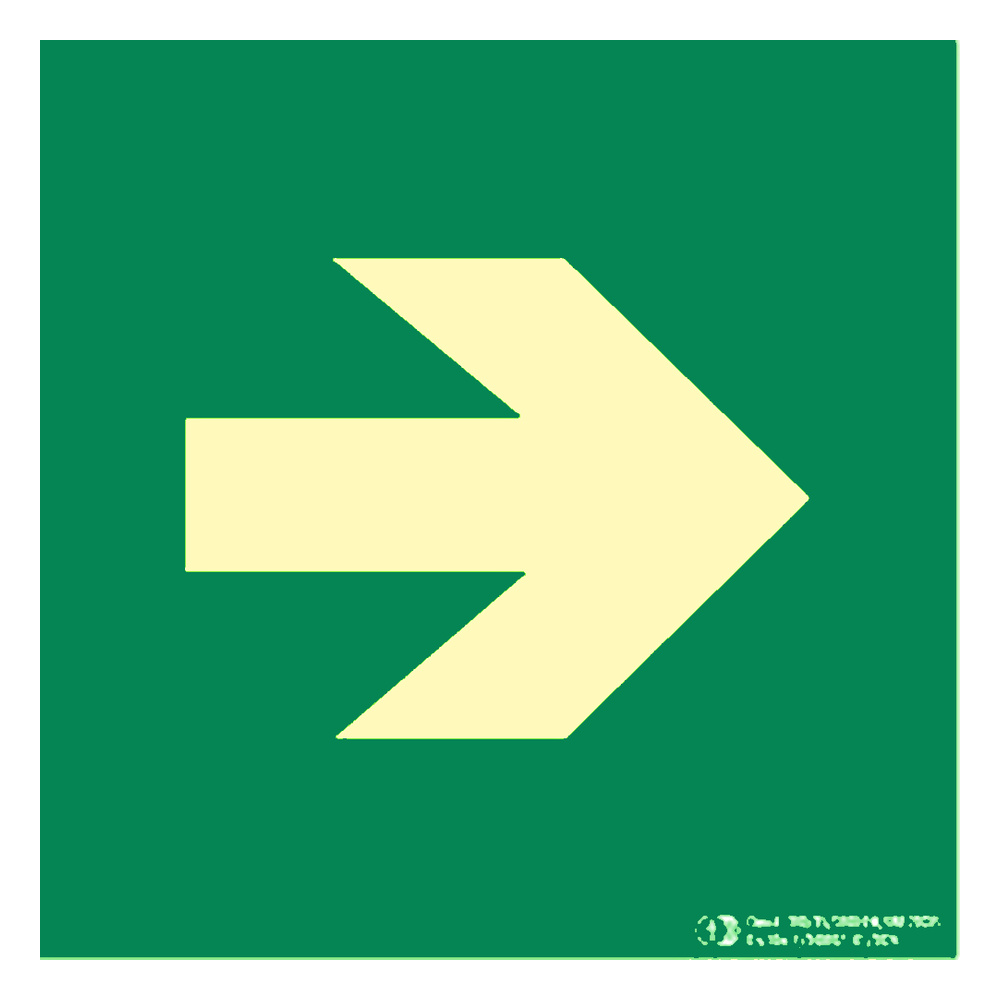

La flecha de evacuación derecha (EYS-330) es una señal de emergencia fotoluminiscente fabricada en aluminio o PVC opaco, homologada conforme a UNE-EN ISO 7010:2020, UNE 23034 y RD 485/1997 Anexo III. Indica de forma inequívoca la dirección hacia la salida de emergencia más próxima por el lado derecho, garantizando la visibilidad en condiciones de corte de luz.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
Pictograma fotoluminiscente «Flecha direccional de evacuación» según UNE 23034:2023 y UNE-EN ISO 7010 (E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Indica que la ruta de evacuacion hacia la salida de emergencia mas proxima discurre en sentido derecho desde el punto donde esta instalada. El pictograma sigue el codigo E007 de UNE-EN ISO 7010:2020: fondo verde, figura humana blanca en carrera y flecha blanca apuntando a la derecha. Su lectura es inmediata incluso bajo estres, ya que el codigo cromatico verde = seguridad esta reconocido internacionalmente.
Una flecha de evacuacion es una señal de seguridad que guia a las personas hacia la salida de emergencia mas cercana siguiendo la direccion indicada. Segun el RD 485/1997 Anexo III, estas señales deben colocarse en cada cambio de direccion, cruce de pasillos o punto donde la ruta no sea evidente. La flecha puede apuntar en ocho direcciones distintas, y cada instalacion debe combinar las que correspondan a su layout real para que el recorrido sea continuo y sin ambiguedad.
Es la denominacion descriptiva de esta misma señal: confirma que el camino de evacuacion aprobado en el plan de autoproteccion discurre por el lado derecho. La normativa UNE-EN ISO 7010:2020 estandariza el pictograma y la UNE 23034 exige que el material sea fotoluminiscente para que la señal sea visible durante un corte de suministro electrico, que es precisamente cuando mas se necesita.
La señal de salida de emergencia (E001/E002 segun UNE-EN ISO 7010) se coloca directamente sobre la puerta o acceso de escape e identifica ese punto como salida. La flecha de evacuacion (E007 y variantes) se instala a lo largo del recorrido para guiar el flujo de personas hacia esa salida. Ambas son obligatorias y complementarias conforme al RD 485/1997 Anexo III: las flechas sin señal de salida o viceversa generan rutas incompletas e incumplen la normativa.
Para instalacion en pared se recomienda el soporte en aluminio (mayor resistencia mecanica y durabilidad en ambientes humedos o industriales) o en PVC opaco (ligero, apto para tabiques de carton-yeso u oficinas). En ambos casos el material debe ser fotoluminiscente segun UNE 23034. La altura de colocacion optima, conforme a buenas practicas y lo recogido en el plan de autoproteccion, suele situarse entre 2 y 2,5 m para maxima visibilidad en la trayectoria de la figura humana en movimiento.
