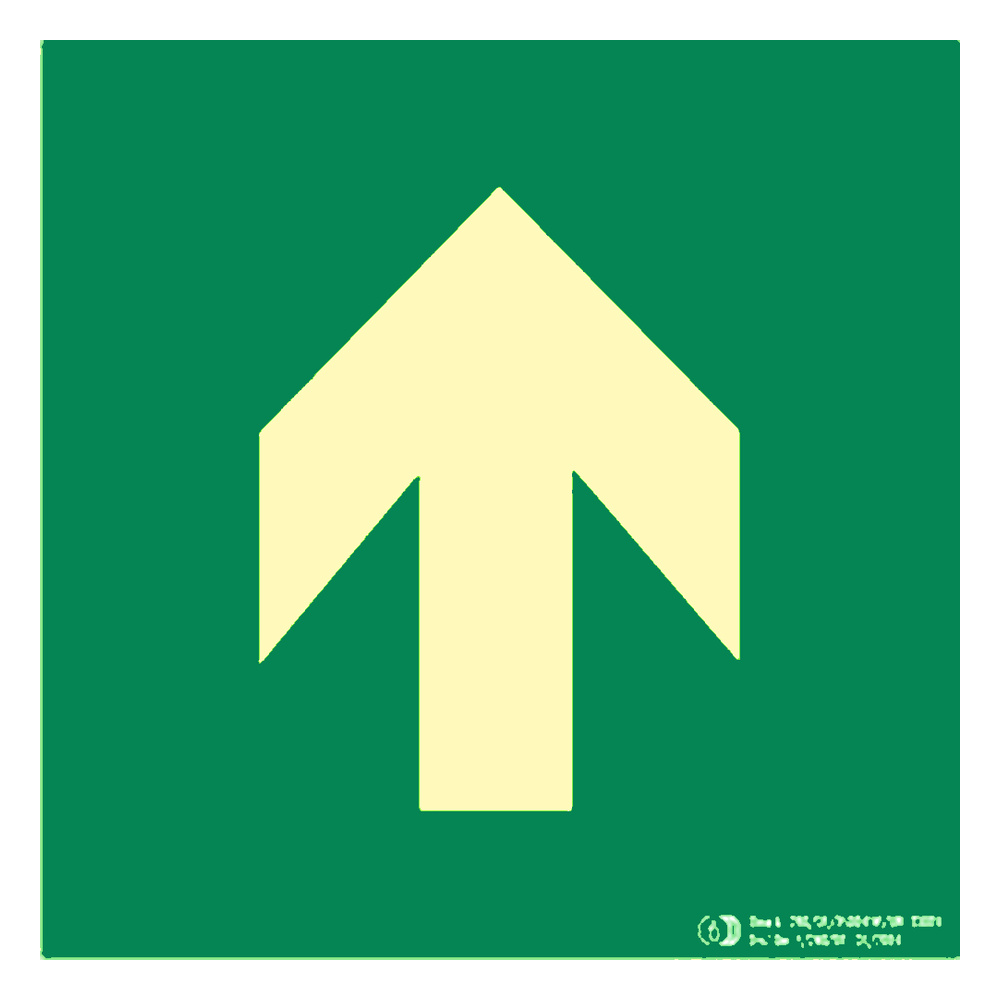

La flecha de evacuación arriba clase A (SKU EYS-333) es una señal fotoluminiscente con pictograma normalizado según UNE-EN ISO 7010 y UNE 23034, fabricada en materiales de alta calidad para instalación fácil en paredes o techos. Indica la dirección de evacuación hacia arriba en rutas de salida de emergencia, cumpliendo el RD 485/1997 Anexo III y el RD 513/2017 para instalaciones de PCI.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|

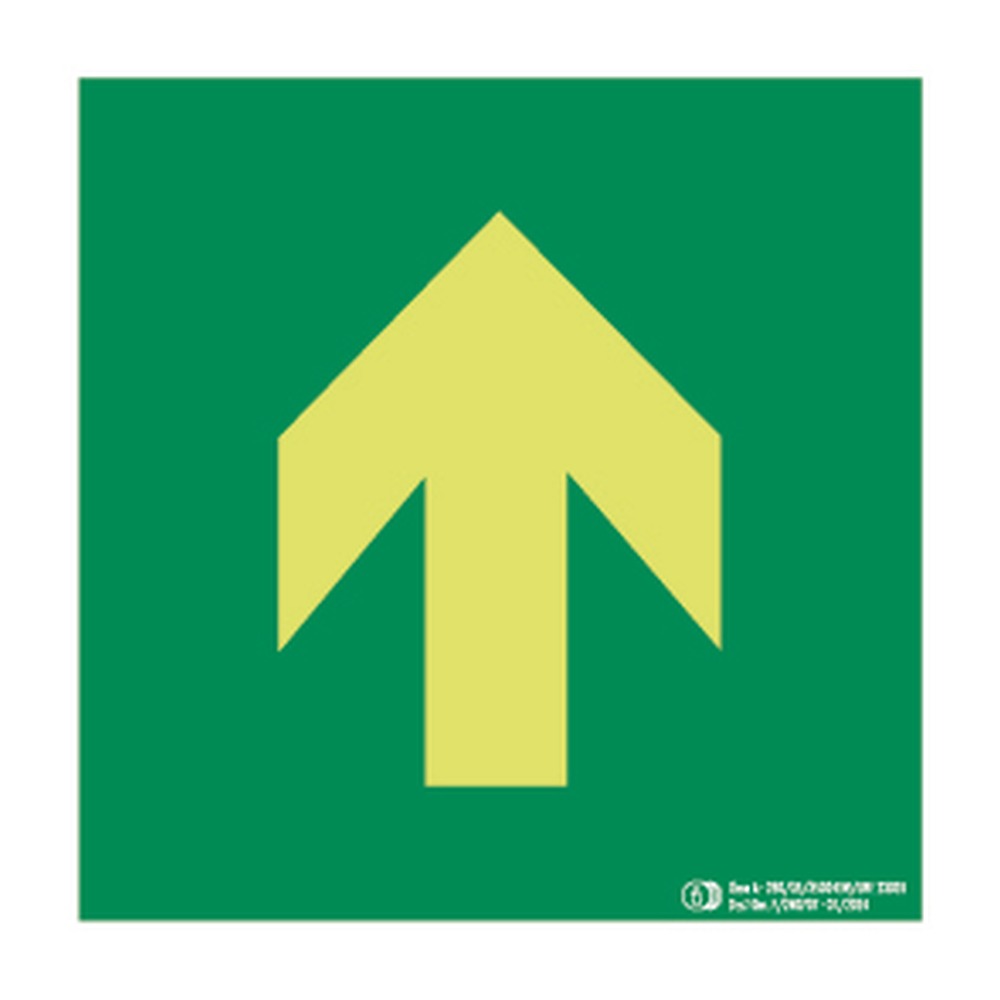

Pictograma fotoluminiscente «Flecha direccional de evacuación» según UNE 23034:2023 y UNE-EN ISO 7010 (E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Indica que la ruta de evacuación sigue en línea recta (o asciende por escaleras) en la dirección del pictograma. Según UNE-EN ISO 7010:2020 símbolo E002, la flecha hacia arriba se usa cuando la salida de emergencia se encuentra siguiendo el pasillo o subiendo, sin giro. No debe confundirse con un cartel de salida: su función es guiar el recorrido hasta llegar a la señal de salida final.
Las señales de evacuación son pictogramas normalizados por UNE-EN ISO 7010:2020 que indican sin texto la dirección de las rutas de escape y la ubicación de salidas de emergencia. El fondo verde con figura blanca identifica las vías seguras; las flechas (arriba, abajo, derecha, izquierda) complementan la señal de salida marcando cada tramo del recorrido. El RD 485/1997 Anexo III establece su uso obligatorio en centros de trabajo.
El RD 485/1997 Anexo III no fija una cota única, pero la práctica normalizada sitúa las señales de evacuación entre 2,0 m y 2,5 m sobre el nivel del suelo para garantizar visibilidad libre de obstáculos. En pasillos con humo potencial, se recomienda instalar también señalización a nivel bajo (0,3–0,5 m). El CTE DB-SI sección 3 exige que ningún punto del recorrido quede a más de 25 m de la señal más próxima.
El cartel de salida de emergencia (UNE-EN ISO 7010 E001) marca el punto exacto de la puerta de escape. La flecha de evacuación (E002, E003, E004…) se instala en los tramos intermedios del recorrido para indicar la dirección a seguir en pasillos, esquinas o escaleras. Ambas deben ser fotoluminiscentes (UNE 23034) y formar un sistema continuo que guíe desde cualquier punto hasta la salida sin interrupciones.
Las señales de evacuación deben tener fondo verde con pictograma blanco, conforme a UNE-EN ISO 7010:2020 y al RD 485/1997 Anexo III. El fondo rojo corresponde a señales de equipos de lucha contra incendios (extintores, BIEs), no a evacuación. Utilizar un cartel rojo para indicar una salida de emergencia incumple la normativa y puede generar confusión en una emergencia real, además de exponer a la infracción prevista en el artículo 12.16 de la LISOS.
