¿Cuál es el símbolo de radiación ionizante?

El trébol amarillo de 3 hojas sobre fondo negro (UNE-EN ISO 7010 W003), conocido como «trébol radiactivo». Diseñado en 1946 en la Universidad de California. Desde 2007 existe un símbolo suplementario UNE-EN ISO 21482 con calavera + persona huyendo, para indicar peligro INMEDIATO en fuentes de alta actividad (Cat 1-3 IAEA): solo se ve cuando se abre la fuente. Ambos pueden coexistir en una instalación radiactiva.

¿Diferencia entre zona vigilada, controlada y de acceso prohibido?

Según RD 783/2001: Zona vigilada (verde) donde existe probabilidad de dosis >1 mSv/año. Zona controlada (amarilla) donde la probabilidad supera 6 mSv/año o donde se manipulan fuentes. Zona de permanencia limitada (naranja) >6 mSv/año, acceso reglamentado. Zona de acceso prohibido (rojo) >50 mSv/h, solo acceso autorizado con dosímetro y plan radiológico.

¿Quién obliga a señalizar las instalaciones radiactivas?

El Consejo de Seguridad Nuclear (CSN) mediante la Instrucción IS-37 sobre señalización de zonas con riesgo radiológico. Aplica a centros hospitalarios con servicios de medicina nuclear, radioterapia y radiodiagnóstico (radiología, intervencionismo), instalaciones industriales con fuentes (gammagrafía, irradiación, control de calidad), laboratorios de investigación con isótopos, almacenes y transportes de material radiactivo.

¿Materiales más adecuados?

Aluminio anodizado 0,8 mm con impresión UV resistente: estándar para zonas de hospital permanentes. PVC rígido 2 mm : zonas técnicas internas. PVC adhesivo : contenedores, cajas blindadas, fuentes. Fotoluminiscente UNE 23034 : rutas de evacuación en planta de medicina nuclear. Etiquetas dosímetricas para fuentes específicas (gammagrafía industrial).

¿Es obligatorio el dosímetro en zona radiológica?

Sí, en zona vigilada y controlada todo trabajador expuesto debe portar dosímetro personal (TLD/OSL leído mensualmente por servicio de protección radiológica autorizado) y, si aplica, dosímetro de muñeca y/o anillo. El dosímetro NO sustituye a la señalización de zona — son requisitos complementarios del RD 783/2001.

Radiación ionizante

Señal / cartel de Radiaciones Ionizantes — Zona de permanencia reglamentada, Riesgo de irradiación (naranja)

Cartel de zona de permanencia reglamentada con simbolo

SKU: RAD-080

+IVA

Señal / cartel de Radiaciones Ionizantes — Zona de acceso prohibido, Riesgo de irradiación (rojo)

Cartel de zona de acceso prohibido por riesgo

SKU: RAD-070

+IVA

Señal / cartel de Radiaciones Ionizantes — Zona de permanencia limitada, Riesgo de irradiación (amarillo)

Señal de radiaciones ionizantes — zona de permanencia

SKU: RAD-060

+IVA

Señal / cartel de Radiaciones Ionizantes — Zona de acceso prohibido (rojo)

Señal de zona de acceso prohibido con trébol

SKU: RAD-020

+IVA

Señal / cartel de Radiaciones Ionizantes — Zona controlada (verde)

Señal de zona controlada con trébol de radiación

SKU: RAD-050

+IVA

Señal / cartel de Radiaciones Ionizantes — Zona vigilada (gris)

Señal de zona vigilada (fondo gris) para instalaciones

SKU: RAD-040

+IVA

Señal / cartel de Radiaciones Ionizantes — Zona de permanencia reglamentada (naranja)

Cartel de zona de permanencia reglamentada en color

SKU: RAD-030

+IVA

Señal de Zona de acceso prohibido

Señal de zona de acceso prohibido conforme al

SKU: RAD-020]

+IVA

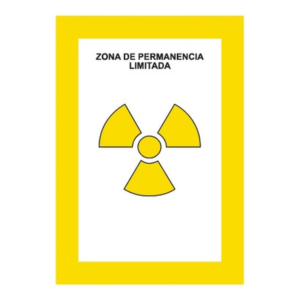

Señal / cartel de Radiaciones Ionizantes — Zona de permanencia limitada (amarillo)

Señal de zona de permanencia limitada con trébol

SKU: RAD-010

+IVA
