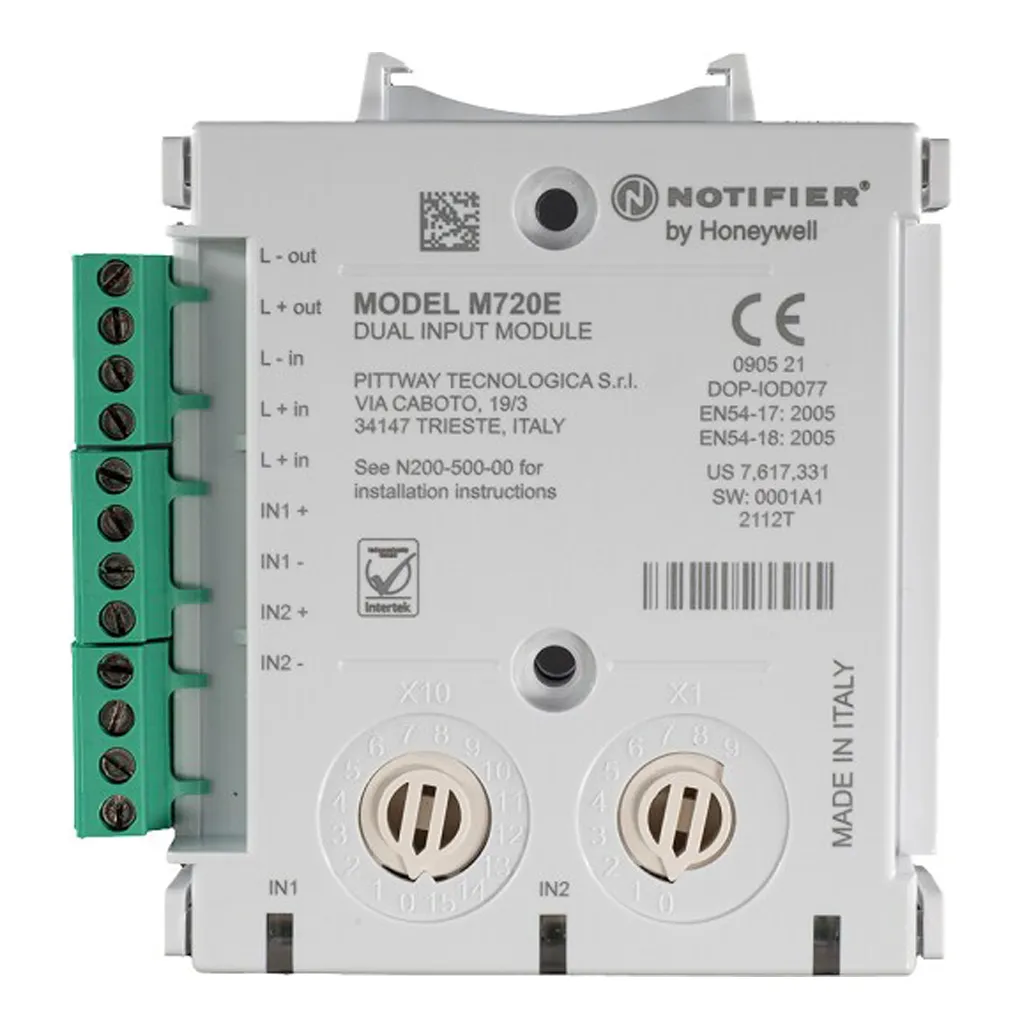

El NOTIFIER M720E es un módulo monitor direccionable de dos entradas supervisadas para lazos analógicos. Compatible con los protocolos CLIP y Avanzado/Opal, integra aisladores de cortocircuito, soporte para carril DIN y selectores rotatorios de dirección. Sus indicadores tricolor y la visibilidad mejorada en ambos lados facilitan la instalación y el mantenimiento.
El NOTIFIER M720E es un módulo monitor direccionable perteneciente a la serie M700E, diseñado para supervisar dos circuitos de entrada de dispositivos externos en sistemas de detección de incendios analógicos. Compatible con los protocolos CLIP y Avanzado/Opal, ofrece continuidad total con centrales NOTIFIER antiguas y actuales, reduciendo el coste y el espacio de instalación.
Con el accesorio de caja para montaje en superficie M200E–SMB, el grado de protección mejora a IP44.
El M720E supervisa dos circuitos de entrada de dispositivos externos. Cada canal admite supervisión por enclavamiento con tres estados diferenciados (normal, circuito abierto y alarma/cortocircuito combinado) y supervisión analógica continua, que monitoriza de forma permanente el circuito y devuelve una señal proporcional a la resistencia del mismo.
Cada módulo M720E incorpora un aislador de cortocircuito para el lazo de comunicaciones. Para aumentar la flexibilidad de la aplicación, los aisladores pueden seleccionarse o deseleccionarse individualmente en cada módulo sin necesidad de accesorios adicionales.
La dirección del módulo se configura mediante selectores rotatorios que permanecen visibles y accesibles independientemente del método de montaje escogido. Esta característica agiliza la puesta en marcha y las tareas de mantenimiento, incluso en instalaciones con espacio reducido.
Los indicadores luminosos tricolor proporcionan información de diagnóstico sobre el estado de cada entrada de forma individual. La visibilidad se ha mejorado en ambos lados del módulo, de modo que el LED de estado puede consultarse sin necesidad de retirar la tapa de la caja de montaje.
El diseño mecánico común de la serie M700E permite instalar el M720E en caja estándar de montaje en pared, en carril DIN gracias al soporte integrado, o en su propia carcasa. La información identificativa está grabada con láser en la superficie para mayor durabilidad.
| Tensión de funcionamiento | 15 a 32 VDC |
|---|---|
| Corriente máx. en reposo | 140 µA a 24 VDC sin comunicación |
| Protocolo | CLIP y Avanzado/Opal |
| Grado de protección IP | IP30 (IP44 con M200E–SMB) |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad | 5 a 95% HR (sin condensación) |
| Altura | 22 mm |
| Longitud | 82 mm |
| Anchura | 93 mm (incluyendo bloque de terminales) |
| Peso | 118 g |
| Sección máx. de cable | 2,5 mm² |
El M720E está indicado para la supervisión de dispositivos externos en sistemas de detección de incendios analógico-direccionables, tanto en instalaciones nuevas como en ampliaciones de centrales NOTIFIER existentes compatibles con protocolo CLIP o Avanzado/Opal. Su reducido tamaño y la versatilidad de montaje lo hacen adecuado para cuadros con carril DIN, cajas de superficie y armarios de instalación con espacio limitado.
