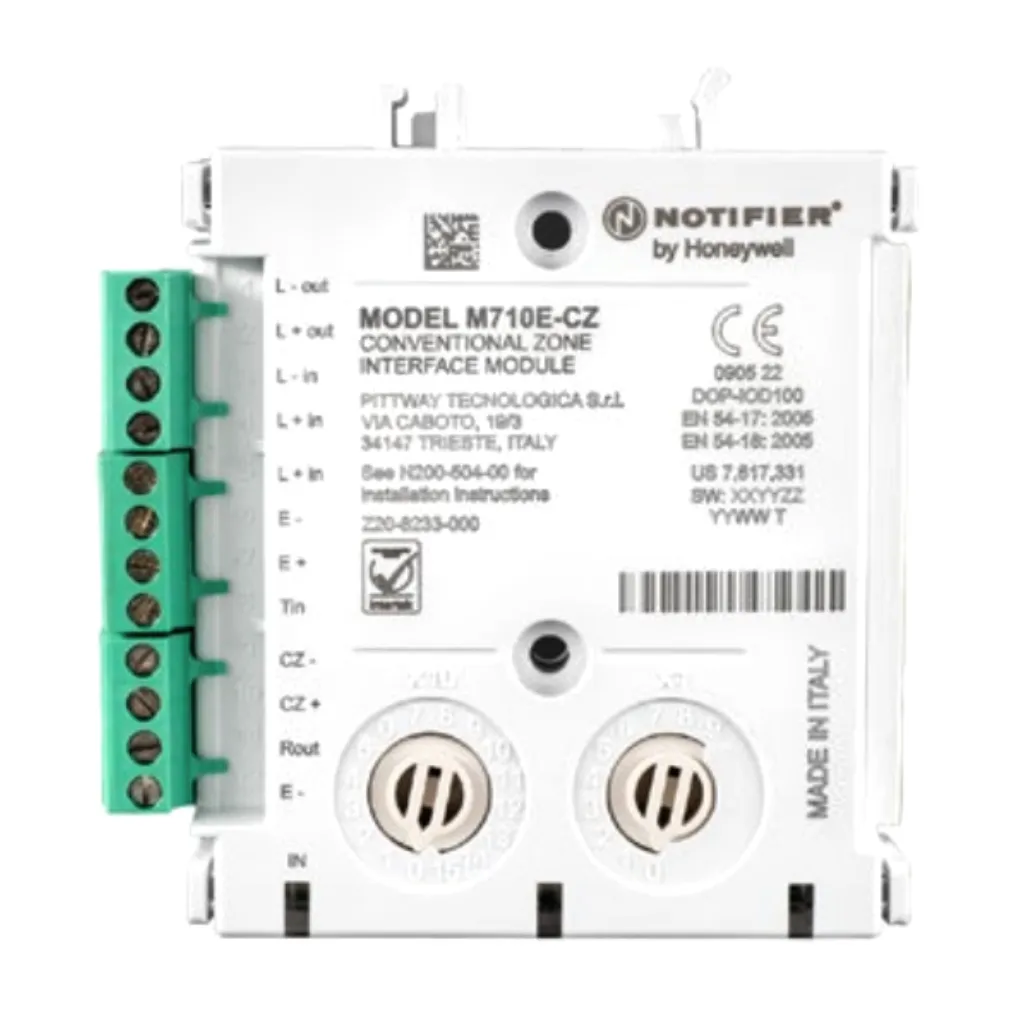

El Notifier M710E-CZ es un módulo monitor con una entrada de zona convencional (condensador EOL) que permite conectar detectores convencionales a sistemas analógicos direccionables Notifier. Incorpora aisladores de cortocircuito integrados, soportes para carril DIN, tubos de luz TRI-color y compatibilidad con protocolo CLIP y avanzado. Direccionable mediante interruptores giratorios y aprobado por Intertek.
El Notifier M710E-CZ es un módulo monitor con una entrada de zona convencional (condensador EOL) diseñado para integrar detectores convencionales en sistemas analógicos direccionables Notifier. Incorpora aisladores de cortocircuito integrados, direccionamiento por interruptores giratorios y soporte para carril DIN, todo en una plataforma mecánica común con el resto de módulos de la gama.
Nota técnica: el calibre máximo de hilo admitido en los bornes es de 2,5 mm². La carga máxima de zona y la corriente en reposo varían según se utilice la variante CZ (condensador EOL) o CZR (resistencia EOL). Consulte el datasheet oficial para seleccionar la variante adecuada.
El M710E-CZ permite conectar una zona completa de detectores convencionales a una central analógica direccionable Notifier, manteniendo la supervisión de la línea y la compatibilidad con versiones anteriores del sistema. La zona puede alimentarse desde el propio bucle de comunicaciones o desde una fuente externa de 24 V, con aislamiento completo entre ambas cuando se opta por alimentación externa.
El módulo detecta y transmite a la central señales de fallo ante circuito abierto o cortocircuito en el cableado de la zona convencional. Dispone además de entrada de fallo externa y supervisión de la fuente de alimentación externa, lo que amplía la capacidad de diagnóstico del sistema.
Los aisladores de cortocircuito incorporados protegen el bucle analógico frente a fallos en la línea convencional. El módulo es compatible con protocolo CLIP y con el protocolo avanzado de Notifier, y su dirección se configura de forma sencilla mediante interruptores giratorios.
Los soportes para carril DIN integrados facilitan el montaje en cuadros. Los tubos de luz TRI-color con visibilidad mejorada en dos lados permiten comprobar el estado del módulo de forma rápida. El etiquetado grabado con láser garantiza una identificación duradera. El módulo se adapta a la caja de montaje M200E-SMB, que eleva el grado de protección a IP44.
| Tensión de funcionamiento (bucle) | 15 a 32 VDC |
|---|---|
| Tensión de corte LED | 16,5 VDC |
| Corriente en reposo máx. @ 24 V (zona alimentada externamente, EOL condensador) | 120 μA |
| Corriente en reposo máx. @ 24 V (zona alimentada por bucle, EOL condensador) | 1,3 mA |
| Tensión zona convencional | 18 a 32 VDC |
| Carga en reposo máx. zona (CZ) | 3 mA (rango 18–32 V) |
| Carga máx. zona (CZ) | 17,5 mA (limitado internamente) |
| Condensador de final de línea (CZ) | 47 μF no polarizado (suministrado) |
| Resistencia máx. línea convencional | 50 Ω |
| Calibre máximo de hilo en bornes | 2,5 mm² |
| Temperatura de aplicación | −20 °C a +60 °C |
| Humedad relativa | 5 % a 95 % (sin condensación) |
| Grado de protección | IP30 (IP44 en M200E-SMB) |
| Dimensiones (Al × La × An) | 22 × 93 × 99 mm (con terminales y soportes DIN) |
| Peso | 118 g |
| Certificación | Intertek |
El M710E-CZ está indicado para la modernización o ampliación de instalaciones de detección de incendios donde coexistan detectores convencionales con centrales analógicas direccionables Notifier. Es especialmente útil en edificios con zonas ya cableadas con detectores convencionales de las series 100, 400, EC, S300/ECO1000 o detectores de haz óptico 6500RE y 6500RSE que se integran en un sistema inteligente sin necesidad de reemplazar el cableado existente.
