El Teletek SensoIRIS-MIO22 es un módulo de entrada-salida direccionable con aislador incorporado, certificado EN54-17 y EN54-18. Monitoriza 2 señales de entrada analógicas y controla 2 salidas de relé. Se alimenta por bucle, incorpora protección IP21C y se suministra en caja de plástico ABS con tapa transparente para inspección visual. Rango de tensión 16-32 Vdc y temperatura de funcionamiento de -10 °C a +60 °C.
El Teletek SensoIRIS-MIO22 es un módulo de entrada-salida direccionable diseñado para sistemas de alarma de incendio analógico-direccionables. Incorpora aislador de cortocircuito, monitoriza 2 entradas analógicas y controla 2 salidas de relé, cumpliendo las certificaciones EN54-17 y EN54-18.
El calibre de cable admitido en los terminales es de 0,4 mm² a 2,0 mm². Consulte siempre el proyecto de instalación para verificar la compatibilidad con el panel de incendio.
El módulo integra un aislador de cortocircuito conforme a EN54-17, lo que permite aislar automáticamente un segmento defectuoso del bucle sin interrumpir la comunicación con el resto de dispositivos. Esta característica simplifica el diseño de la instalación al eliminar la necesidad de un aislador externo adicional.
El SensoIRIS-MIO22 supervisa 2 señales de entrada analógicas y gestiona 2 salidas de relé con capacidad máxima de 30 Vdc / 1 A en continua o 125 Vac / 0,5 A en alterna. Su funcionamiento se controla a través del protocolo de comunicación TTE del panel de incendio.
El módulo se alimenta íntegramente desde el bucle del panel, con un consumo en modo de espera de 235 µA a 27 Vdc y un consumo nominal de 260 µA a 27 Vdc, lo que minimiza el impacto sobre el presupuesto de corriente del lazo.

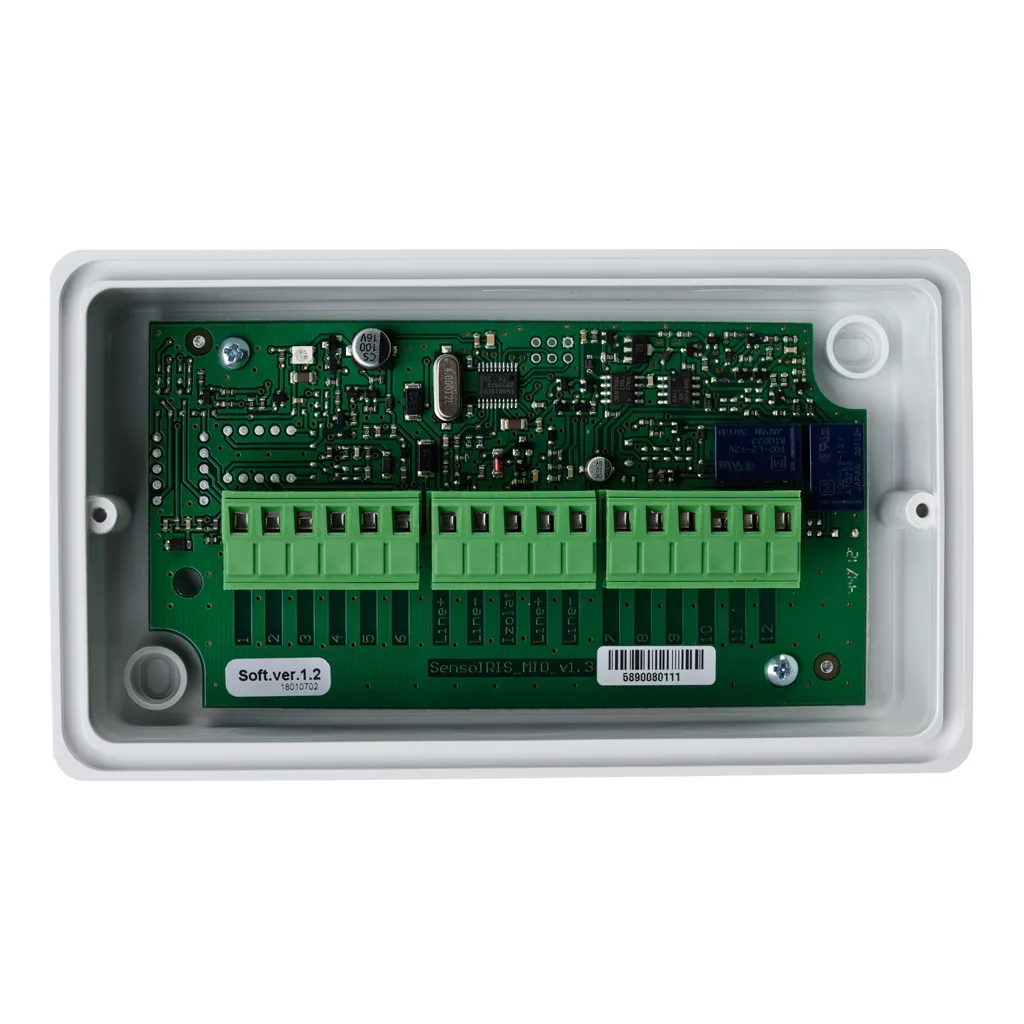

El módulo se suministra en una caja de plástico ABS preparada para montaje en pared, con tapa transparente que facilita la inspección visual sin necesidad de abrir el recinto. Las dimensiones son 142 x 80 x 45 mm y el peso aproximado es de 230 g. El grado de protección IP21C garantiza su uso en interiores en condiciones habituales.
| Tensión de funcionamiento | 16 – 32 Vdc |
|---|---|
| Consumo en modo de espera | 235 µA a 27 Vdc |
| Consumo nominal | 260 µA a 27 Vdc |
| Salidas de relé (máx.) | 30 Vdc / 1 A; 125 Vac / 0,5 A |
| Consumo con 1 LED encendido | 3,5 mA |
| Consumo con 2 LED encendidos | 7 mA |
| Calibre de cable (terminales) | 0,4 mm² – 2,0 mm² |
| Temperatura de funcionamiento | -10 °C a +60 °C |
| Humedad relativa | (93 ± 3) % a 40 °C |
| Índice de protección | IP21C |
| Dimensiones (Al x An x F) | 142 x 80 x 45 mm |
| Peso | ~230 g |
| Certificaciones | EN54-17, EN54-18 |
El Teletek SensoIRIS-MIO22 es idóneo para instalaciones de detección de incendio analógico-direccionables que requieran monitorizar contactos externos (puertas cortafuegos, dampers, presostatos) o activar dispositivos auxiliares (sirenas, electroimanes, relés de corte) directamente desde el bucle, con la seguridad adicional del aislador integrado.
