El Teletek SensoIRIS-MIO04 es un módulo analógico direccionable con 4 salidas de relé programables y aislador incorporado. Certificado según EN 54-18/17:2005, protección IP 21 y montaje en caja de plástico ABS con tapa transparente para inspección visual. Compatible con el protocolo de comunicación TTE, alimentado directamente desde la central de incendios.
El Teletek SensoIRIS-MIO04 es un módulo analógico direccionable diseñado para sistemas de alarma de incendios, con 4 salidas de relé programables y aislador integrado. Certificado según EN 54-18/17:2005 y con protección IP 21, se instala en una caja de plástico ABS blanca con tapa transparente para inspección visual sin necesidad de apertura.
Las características eléctricas máximas de las salidas de relé son DC 30 V/1 A y AC 125 V/0,5 A. Respete siempre estos límites para garantizar el correcto funcionamiento del módulo.
El SensoIRIS-MIO04 incorpora un módulo aislador de forma nativa, conforme a EN 54-17:2005. Esto permite aislar automáticamente cortocircuitos en el lazo sin necesidad de instalar un dispositivo externo adicional.
El módulo opera con el protocolo de comunicación TTE, propio de los sistemas analógicos direccionables Teletek. A través de este protocolo, la central de incendios gestiona y controla las 4 salidas de relé de forma individualizada.

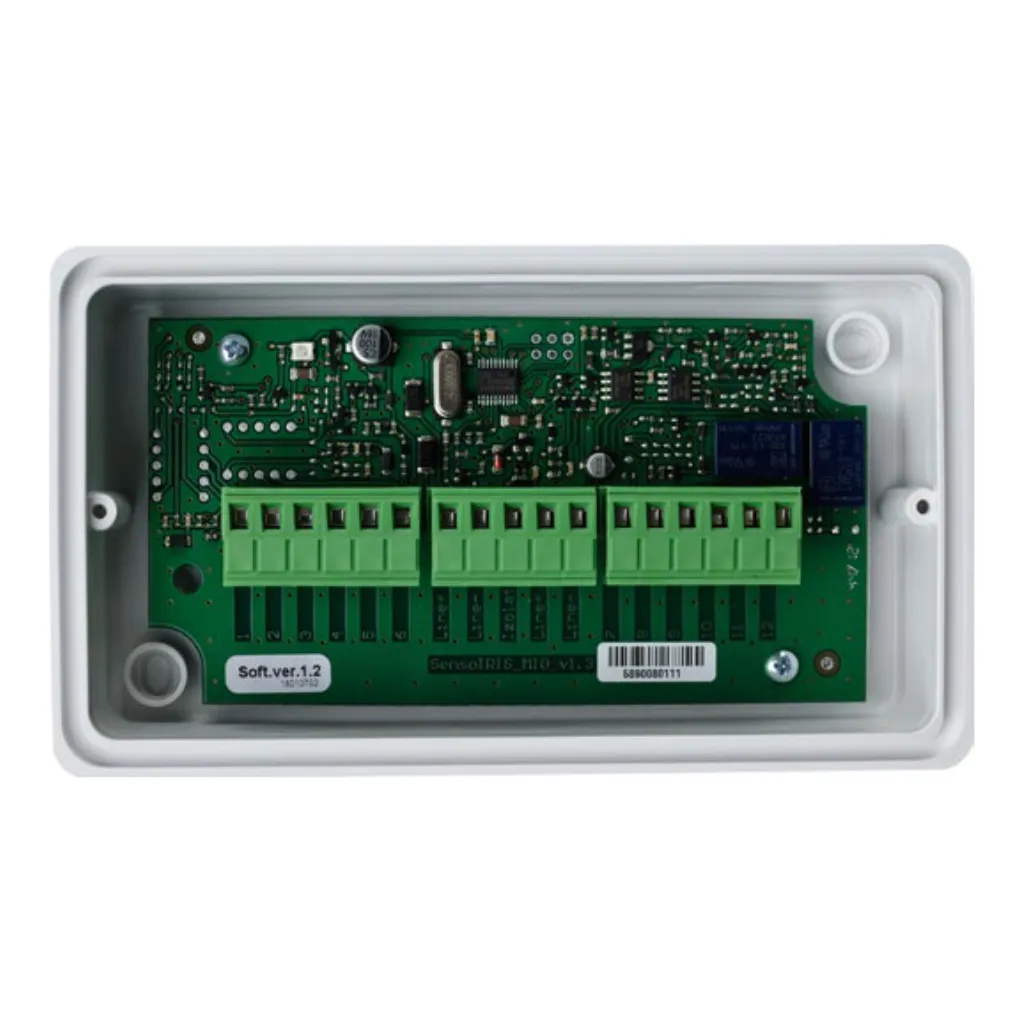

El módulo se suministra con una caja de plástico ABS de color blanco, preparada para montaje en pared. La tapa transparente permite la inspección visual del estado del LED indicador sin necesidad de abrir la caja. La sección de cable admitida en los terminales es de 0,4 mm² a 2,0 mm².
Con un rango de temperatura de funcionamiento de -35 °C a +60 °C y una resistencia a la humedad relativa de (93 ± 3)% a 40 °C, el módulo se adapta a diversas condiciones de instalación en interiores.
| Voltaje de funcionamiento | 16–32 Vdc |
|---|---|
| Consumo en espera | 175 μA @ 27 Vdc |
| Consumo nominal | 200 μA @ 27 Vdc |
| Consumo con LED activo | 4 mA |
| Salidas de relé | 4 |
| Características eléctricas salidas (máx.) | DC 30 V/1 A; AC 125 V/0,5 A |
| Sección de cable para terminales | 0,4 mm² – 2,0 mm² |
| Temperatura de funcionamiento | -35 °C a +60 °C |
| Humedad relativa | (93 ± 3)% @ 40 °C |
| Protección | IP 21 |
| Material | Plástico ABS |
| Color | Blanco |
| Dimensiones | 142 x 80 x 45 mm |
| Peso | ~230 g |
| Certificación | EN 54-18/17:2005 |
El Teletek SensoIRIS-MIO04 está indicado para instalaciones de alarma de incendios analógico-direccionables donde se requiera el control de hasta 4 salidas de relé desde la central, como activación de sirenas, puertas cortafuego, sistemas de extracción de humos u otros dispositivos de accionamiento integrados en el plan de evacuación.
