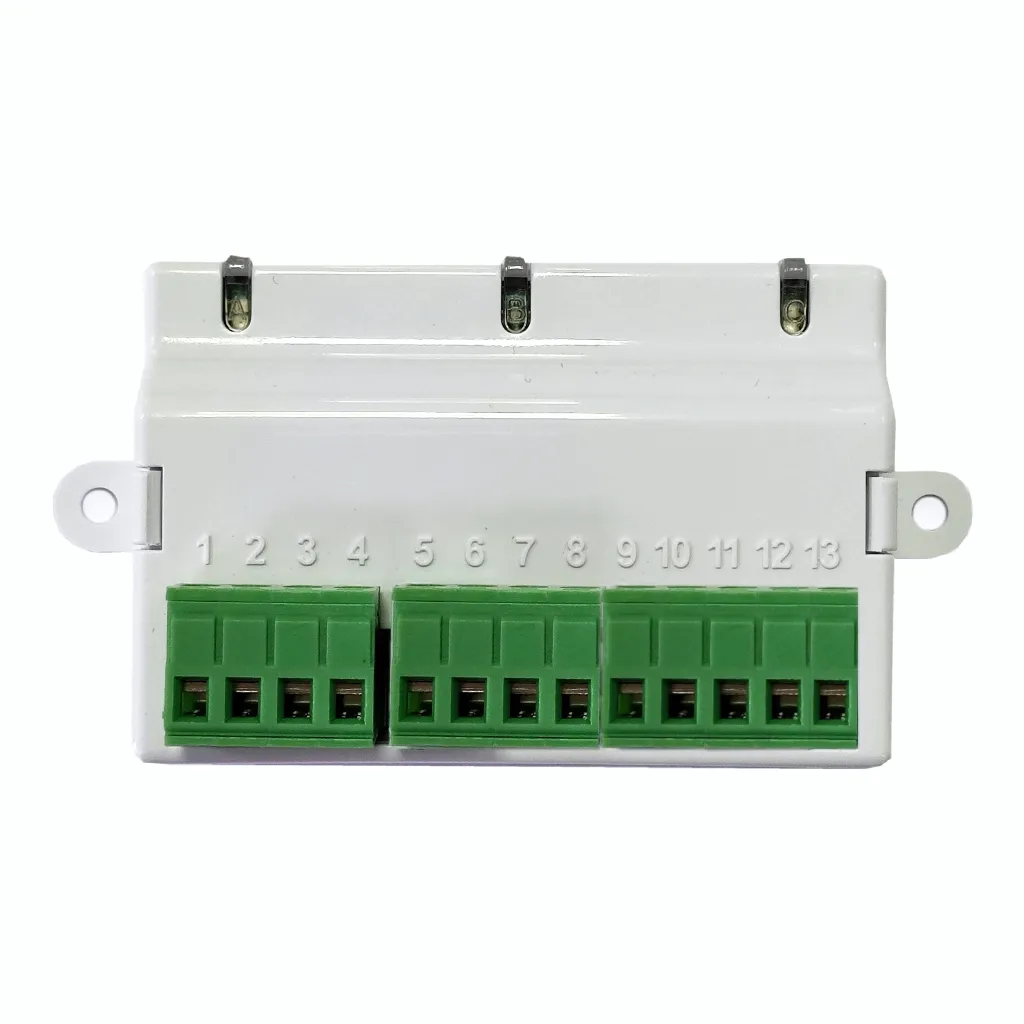

El INIM EM312SR es un módulo de entrada/salida analógico direccionable de la serie ENEA, certificado EN 54-17 y EN 54-18. Incorpora aislador de cortocircuito integrado, 1 entrada supervisada, 1 salida supervisada, 1 entrada de tensión externa supervisada y 1 salida de relé de intercambio en libre de tensión. El autodireccionamiento por número de serie y la tecnología LoopMap simplifican la instalación y el mantenimiento. Dimensiones: 53 × 100 × 29 mm. Peso: 66 g.
El INIM EM312SR es un módulo de entrada/salida perteneciente a la serie ENEA de INIM Electronics, certificado EN 54-17 y EN 54-18. Combina autodireccionamiento, tecnología LoopMap y aislador de cortocircuito integrado en un único dispositivo que ocupa una sola dirección de bucle.
La tensión de alimentación admitida es de 19 a 30 Vcc. La temperatura de funcionamiento oscila entre -5 °C y +40 °C.
Cada dispositivo de la serie ENEA lleva un número de serie único asignado en fábrica, lo que elimina la necesidad de programadores de direcciones externos. Una vez completado el cableado del bucle, la central reconoce todos los dispositivos automáticamente mediante la tecnología LoopMap: reconstruye el cableado de forma gráfica con el orden real de conexión, las uniones en «T» y las características físicas del bucle, generando un mapa interactivo que agiliza el diagnóstico y el mantenimiento.
El EM312SR incorpora un módulo aislador de cortocircuito, conforme a EN 54-17, que protege el resto del bucle ante un fallo puntual, manteniendo operativo el sistema de detección en el resto de la instalación.
El módulo dispone de 1 entrada supervisada (con indicación de alarma, aviso y avería), 1 salida supervisada para dispositivos de señalización acústica u óptico-acústica, y 1 entrada de tensión externa supervisada para la activación de los dispositivos conectados a la salida. Además, incluye 1 salida de relé NO/NC de intercambio libre de tensión (1 A @ 30 Vcc), asociable a cualquier evento de la central.
Tres LED multicolor informan en todo momento del estado de la entrada, la salida y el aislador de cortocircuito, facilitando la inspección visual durante la puesta en marcha y el mantenimiento.
| Certificaciones | EN 54-17 / EN 54-18 (0051-CPR-1872) |
|---|---|
| Entradas supervisadas | 1 |
| Salidas supervisadas | 1 |
| Entrada tensión externa supervisada | 1 |
| Salida de relé | Intercambio libre de tensión, 1 A @ 30 Vcc |
| Aislador de cortocircuito | Integrado |
| Direcciones de bucle | 240 |
| Tensión de alimentación | 19 – 30 Vcc |
| Consumo en reposo | 80 µA |
| Consumo en alarma | 20 mA |
| Indicadores LED | 3 LED multicolor (entrada / salida / aislador) |
| Temperatura de funcionamiento | -5 °C ÷ +40 °C |
| Dimensiones (H × A × P) | 53 × 100 × 29 mm |
| Peso | 66 g |
El EM312SR es idóneo para controlar y monitorizar puertas y compuertas cortafuegos con finales de carrera, electroimanes, alarmas de incendio, detectores con salida de relé, detectores de gas, barreras lineales y cable sensible al calor. Se conecta en la misma línea que los detectores, integrándose de forma sencilla en instalaciones de detección de incendios basadas en la serie ENEA de INIM Electronics.
