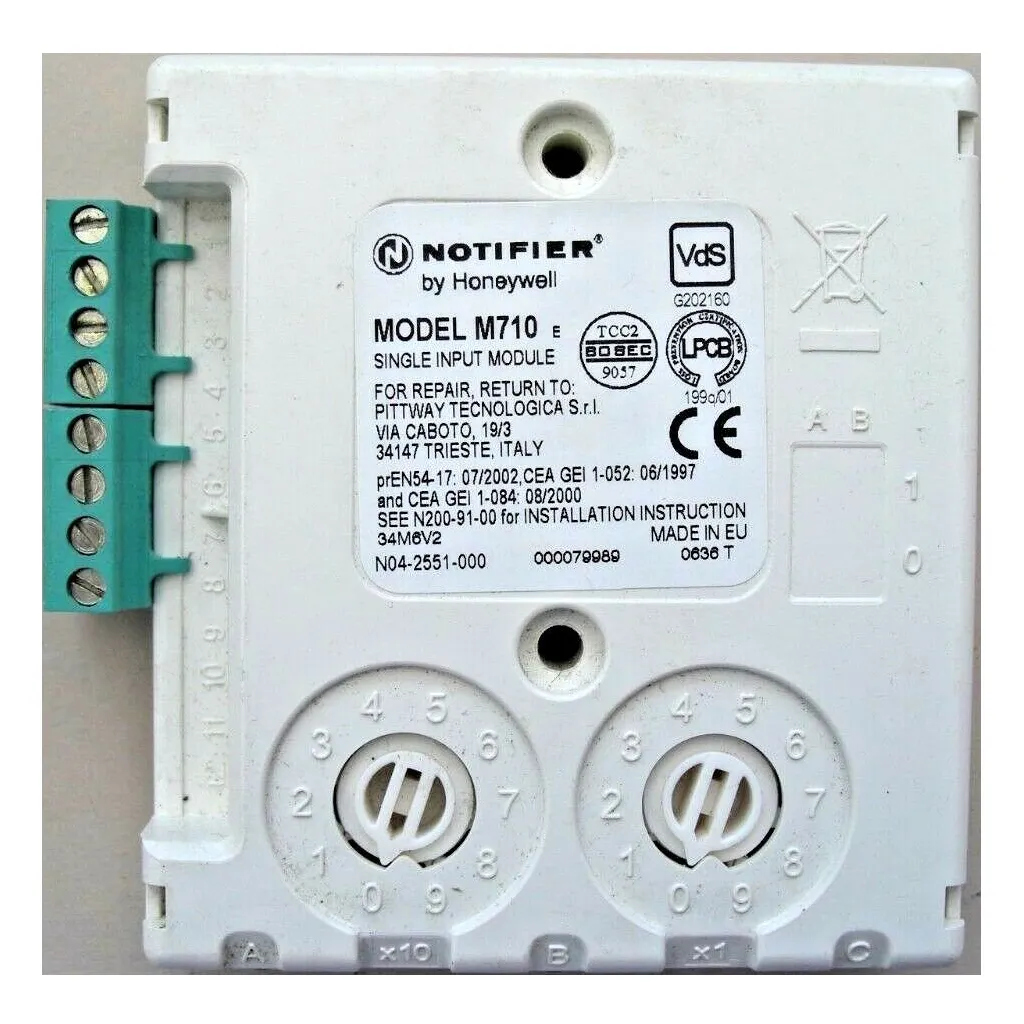

El NOTIFIER M710E es un módulo monitor direccionable de una entrada supervisada, compatible con los protocolos CLIP y Avanzado/Opal. Incorpora aislador de cortocircuitos integrado, soporte para carril DIN, indicadores luminosos tricolor y direccionamiento mediante selectores rotatorios. Tensión de funcionamiento de 15 a 32 VDC y clasificación IP30.
El NOTIFIER M710E es un módulo monitor direccionable perteneciente a la serie M700E, diseñado para la supervisión de un circuito de entrada de dispositivos externos en sistemas de detección de incendios analógicos. Compatible con los protocolos CLIP y Avanzado/Opal, ofrece continuidad total con centrales NOTIFIER antiguas y actuales.
La clasificación IP30 es válida para montaje estándar. Con la caja de montaje en superficie M200E–SMB, el grado de protección mejora a IP44.
El M710E supervisa un circuito de entrada de dispositivos externos. El canal de entrada puede trabajar en modo de enclavamiento, con tres estados diferenciados: normal, circuito abierto y combinado de alarma/cortocircuito. También dispone de supervisión analógica, que monitoriza de forma continua la resistencia del circuito y devuelve una señal proporcional a su valor.
Cada módulo M710E incorpora un aislador de cortocircuitos para el lazo de comunicaciones. Para mayor flexibilidad, el aislador puede seleccionarse o deseleccionarse individualmente en cada módulo según las necesidades de la instalación.
El direccionamiento se realiza mediante selectores rotatorios que permanecen visibles y accesibles independientemente del método de montaje elegido, sin necesidad de retirar la tapa de la caja. Los indicadores luminosos tricolor ofrecen información de diagnóstico sobre el estado de la entrada, con visibilidad mejorada en ambos lados del módulo.
El diseño mecánico del M710E permite instalarlo en caja estándar de montaje en pared, en carril DIN gracias al soporte integrado, o en su propia carcasa. Como accesorio opcional, la caja de montaje en superficie M200E–SMB eleva la protección hasta IP44 y la caja SMB6-V0 permite alojar hasta 6 módulos.
| Tensión de funcionamiento | 15 a 32 VDC |
|---|---|
| Corriente máx. en reposo | 140 µA a 24 VDC sin comunicación |
| Protocolos | CLIP y Avanzado/Opal |
| Número de entradas | 1 |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad | 5 a 95% HR (sin condensación) |
| Grado de protección IP | IP30 (IP44 con M200E–SMB) |
| Altura | 22 mm |
| Longitud | 82 mm |
| Anchura | 93 mm (incluyendo bloque de terminales) |
| Peso | 118 g |
| Sección máx. de cable | 2,5 mm² |
El NOTIFIER M710E está indicado para la supervisión de dispositivos externos en instalaciones de detección de incendios analógico-direccionables que empleen centrales compatibles con los protocolos CLIP o Avanzado/Opal. Su reducido tamaño y versatilidad de montaje lo hacen adecuado tanto para instalaciones en cuadros con carril DIN como para montajes en caja de pared en entornos con espacio limitado.
