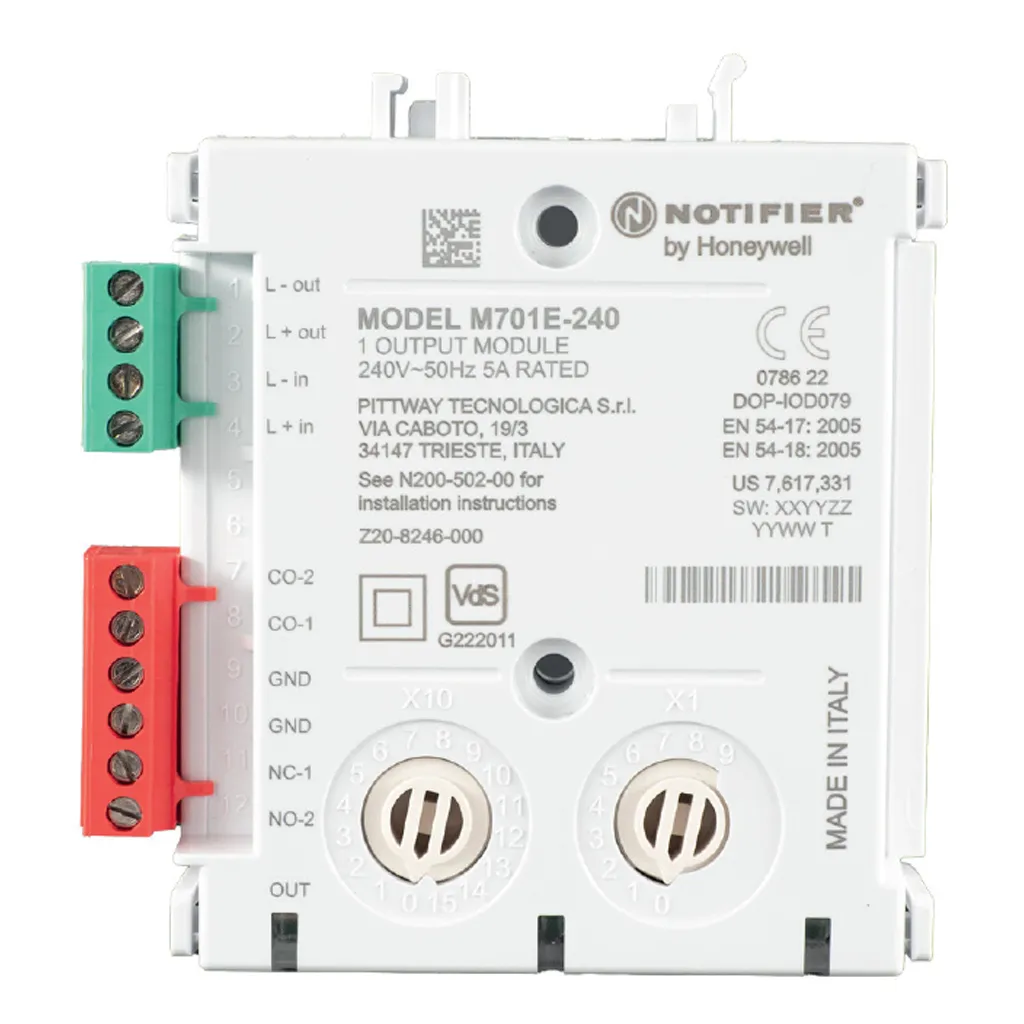

El Notifier M701E-240 es un módulo de salida de conmutación alimentado por lazo, diseñado para gestionar cargas de 240 Vca mediante un relé biestable con contactos NA y NC. Compatible con los protocolos CLIP y Avanzado/Opal, incorpora aisladores de cortocircuitos, indicadores tricolor de alta visibilidad y selectores rotatorios de dirección. Clasificación IP30, carril DIN integrado y dimensiones compactas de 22 × 93 × 99 mm.
El Notifier M701E-240 es un módulo de salida de conmutación direccionable, alimentado por lazo, que forma parte de la familia M700E. Controla una salida bipolar no supervisada —con contacto normalmente abierto y normalmente cerrado— apta para gestionar cargas de 240 Vca, con compatibilidad para los protocolos CLIP y Avanzado/Opal.
La posición de encendido del relé es configurable conforme a BSI 7273-4. El módulo cuenta con homologación VdS, CPR y certificación EN 62368-1 según el datasheet oficial.
El M701E-240 incorpora un relé biestable que se enclava en el estado de encendido o apagado cuando recibe la orden de la central de incendios. Sus contactos soportan 5 A a 30 VDC y 5 A a 250 Vca en carga resistiva, con una configuración de 1 contacto NA y 1 contacto NC.
Cada módulo lleva incorporada protección contra cortocircuitos para el lazo de comunicaciones. Los aisladores pueden seleccionarse o deseleccionarse individualmente, lo que aumenta la flexibilidad en el diseño de la instalación. El lazo está preparado para alta potencia a 48 V.
Los indicadores LED multicolor ofrecen información de diagnóstico sobre el estado de cada entrada/salida. Tanto el LED de estado como el selector rotatorio de dirección son visibles sin retirar la tapa de la caja de montaje en superficie, facilitando las labores de mantenimiento y localización de averías.
El módulo dispone de bloques de terminales de inserción rápida e independientes: un bloque de 4 terminales (color verde) para el circuito de 24 V y un bloque de 6 terminales (color rojo) para el circuito de 240 V. La sección máxima de cable admitida es de 2,5 mm². El soporte para carril DIN de 35 mm está integrado en la carcasa.
| Tensión de funcionamiento | Hasta 32 VDC |
|---|---|
| Tensión de desconexión de LED | 16,5 VDC |
| Corriente máx. en reposo | 75 µA a 24 VDC sin comunicación |
| Corriente máx. en alarma | 5,5 mA a 24 VDC (una comunicación cada 5 s, LED habilitado) |
| Corriente de activación/desactivación de bobina | 76 mA máx. durante 12 ms |
| Relé — capacidad | 5 A a 30 VDC / 5 A a 250 Vca, carga resistiva |
| Relé — contactos | 1 × NA y 1 × NC |
| Protocolo | CLIP y Avanzado/Opal |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad | 5 a 95% HR (sin condensación) |
| Grado de protección IP | IP30 |
| Dimensiones (Al × An × F) | 22 × 93 × 99 mm |
| Peso | 118 g |
| Sección máx. de cable | 2,5 mm² |
El M701E-240 está indicado para la activación de dispositivos de maniobra a 240 Vca en sistemas de detección de incendios analógico-direccionables: control de puertas cortafuegos, ventilación de emergencia, sistemas de extinción u otras cargas que requieran gestión mediante relé biestable desde la central de incendios.
