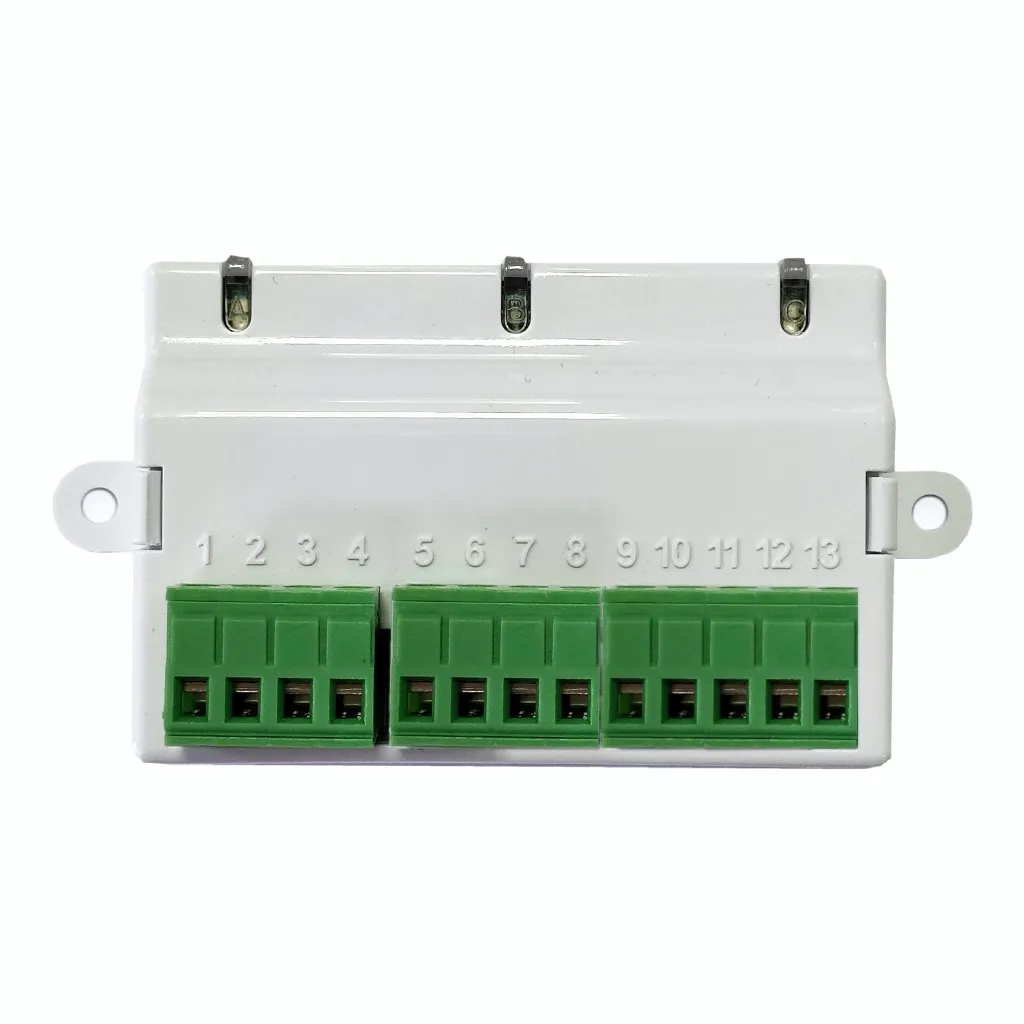

El INIM EM411R es un módulo con autodireccionamiento para bucle analógico INIM que permite conectar una línea convencional de hasta 32 dispositivos. Incorpora 1 entrada para línea convencional, 1 relé de salida con doble intercambio (1 A @ 30 Vcc), aislador de cortocircuito integrado y 3 ledes multicolor de estado. Certificado EN 54-17 y EN 54-18. Dimensiones: 53 × 100 × 29 mm; peso: 66 g.
El INIM EM411R es un módulo con autodireccionamiento perteneciente a la serie ENEA que permite integrar en un bucle analógico INIM una línea convencional de hasta 32 dispositivos. Incorpora relé de salida con doble intercambio, aislador de cortocircuito integrado y tecnología LoopMap para una gestión eficiente de la instalación. Certificado EN 54-17 y EN 54-18.
El EM411R ocupa una dirección de bucle y debe instalarse en sistemas analógicos con direccionamiento INIM compatibles con la serie ENEA.
Cada dispositivo de la serie ENEA lleva un número de serie único asignado en fábrica, eliminando la necesidad de programadores de direcciones externos. Una vez cableado el bucle, la tecnología LoopMap reconstruye automáticamente el orden de conexión, las uniones en «T» y las características físicas del bucle, generando un mapa interactivo que agiliza la localización de averías y el mantenimiento. El autodireccionamiento en serie permite ampliar instalaciones existentes sin reprogramar todo el sistema.
El EM411R dispone de una entrada dedicada para conectar una línea convencional de hasta 32 detectores convencionales o pulsadores de alarma. El final de línea convencional se realiza mediante condensador de 22 µF 35 V. El umbral de alarma se sitúa en 12 mA y el umbral de cortocircuito en 50 Ohm.
El módulo incorpora un relé con dos intercambios NO/NC programables en intercambio libre de tensión (1 A @ 30 Vcc). Puede asociarse a cualquier evento de la central para controlar actuaciones externas.
El aislador de cortocircuito integrado protege el bucle ante fallos de cableado. Tres ledes multicolor proporcionan indicación visual del estado de entrada, salida y aislador, facilitando el diagnóstico in situ.
| Certificaciones | EN 54-17, EN 54-18 (0051-CPR-2029) |
|---|---|
| Capacidad línea convencional | Hasta 32 dispositivos |
| Entradas | 1 entrada para línea convencional |
| Salida de relé | 1 relé, doble intercambio NO/NC, 1 A @ 30 Vcc, libre de tensión |
| Aislador de cortocircuito | Integrado |
| Tensión de alimentación | 19 ÷ 30 Vcc |
| Consumo en reposo | 1 mA |
| Consumo en alarma | 20 mA |
| Final de línea convencional | Condensador 22 µF 35 V |
| Umbral de alarma | 12 mA |
| Umbral de cortocircuito | 50 Ohm |
| Umbral avería apertura sin carga | 220 nF |
| Umbral avería apertura con carga | 2,2 µF |
| Indicadores | 3 ledes multicolor (entrada/salida/aislador) |
| Temperatura de funcionamiento | -10 °C ÷ +55 °C |
| Dimensiones (H×A×P) | 53 × 100 × 29 mm |
| Peso | 66 g |
El INIM EM411R está indicado para la integración de zonas convencionales existentes en sistemas de detección de incendios analógicos con direccionamiento INIM, tanto en instalaciones nuevas como en ampliaciones de sistemas ya en servicio. Su aislador de cortocircuito integrado lo hace especialmente adecuado para bucles de gran longitud o con riesgo de daños mecánicos en el cableado.
