El JBE-2200 es un módulo de zona convencional analógico direccionable para lazos JBE, conforme a EN 54-18. Supervisa zonas convencionales e informa de alarmas y fallos al panel de incendios.
100 disponibles

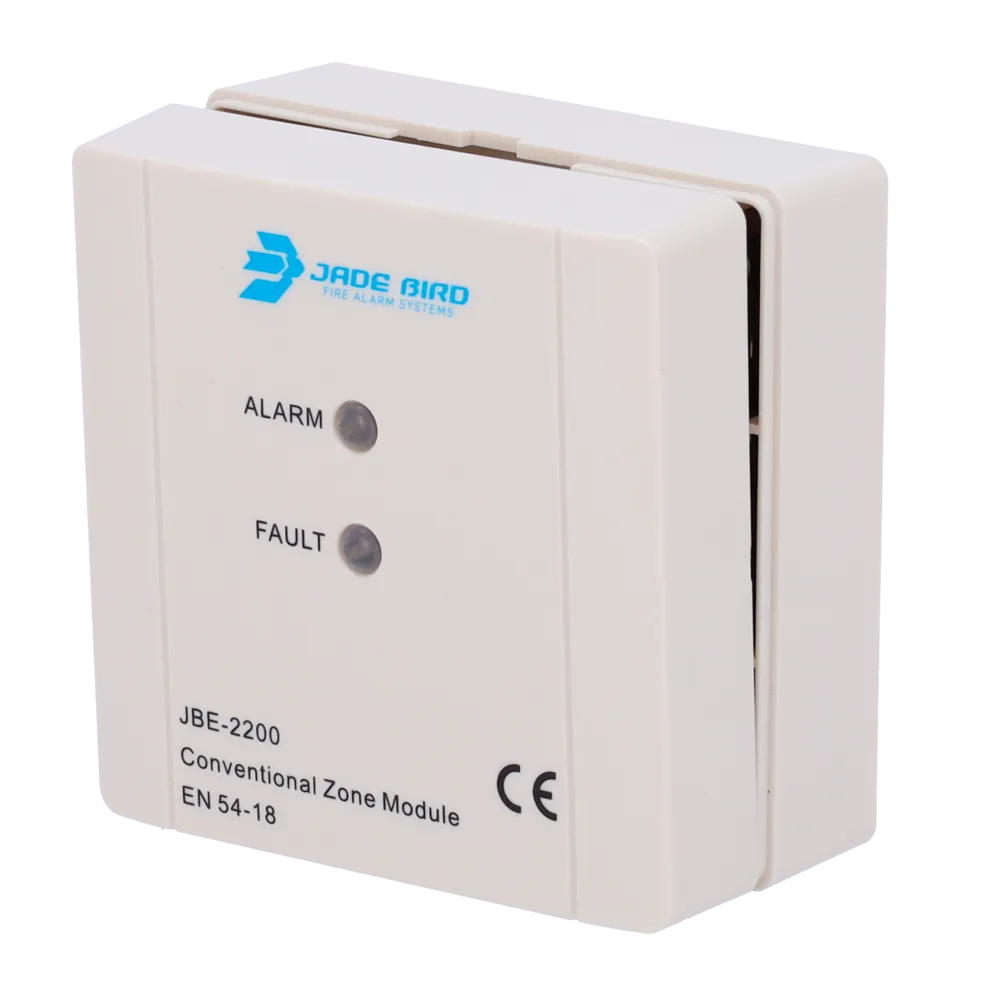

El Jade Bird JBE-2200 es un módulo de zona convencional analógico diseñado para integrarse en lazos de dispositivos inteligentes con protocolo JBE. Certificado según EN 54-18, supervisa el estado de una zona convencional y notifica al panel de incendios cualquier evento de alarma o fallo, incluyendo desconexiones en el bus de alimentación externa.
Este módulo debe instalarse respetando la normativa local de protección contra incendios e instalaciones eléctricas. Se recomienda realizar pruebas de alarma cada 6 meses.
El JBE-2200 opera en el bus de comunicación JBE de 2 hilos sin polaridad, alimentándose directamente del lazo o de forma combinada con un bus externo de 24 V DC. Esta flexibilidad facilita su integración en instalaciones tanto con alimentación centralizada como con fuentes externas distribuidas.

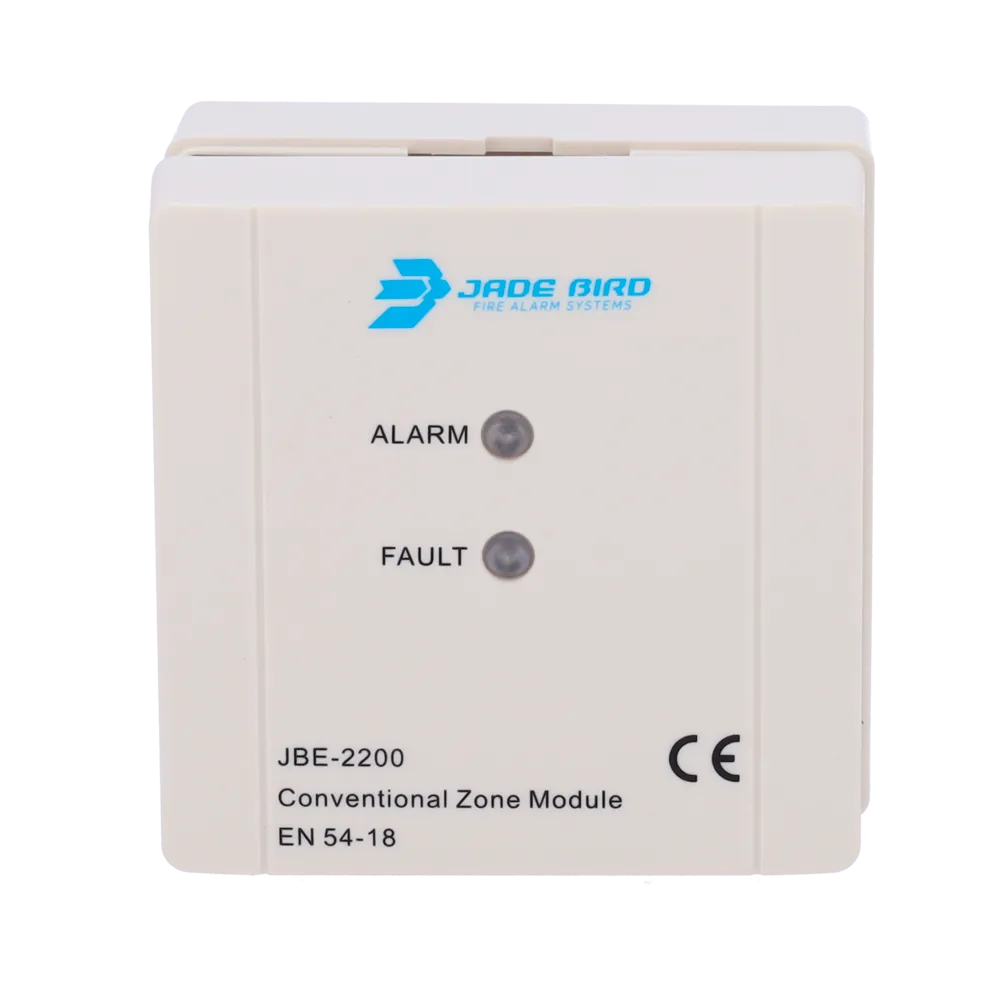

La entrada del módulo está aislada eléctricamente del circuito del lazo, lo que permite supervisar de forma segura zonas convencionales de terceros. Cuando la zona se activa, el LED rojo se enciende de forma fija y el módulo notifica el evento al panel de incendios.
El LED naranja (FAULT) ofrece información detallada sobre el estado de la instalación: encendido fijo en caso de circuito abierto, parpadeo a 1 Hz por tensión baja, parpadeo a 2 Hz por cortocircuito y parpadeo continuo por sobreconsumo. Esto facilita el diagnóstico rápido durante la puesta en marcha y el mantenimiento.
La asignación de dirección de lazo (1 a 200) se realiza mediante la herramienta de programación JBE-AT1, garantizando una identificación unívoca de cada módulo en el sistema. Una vez programado, el módulo se inserta en su base JBE-2175 y se registra en la configuración del panel.

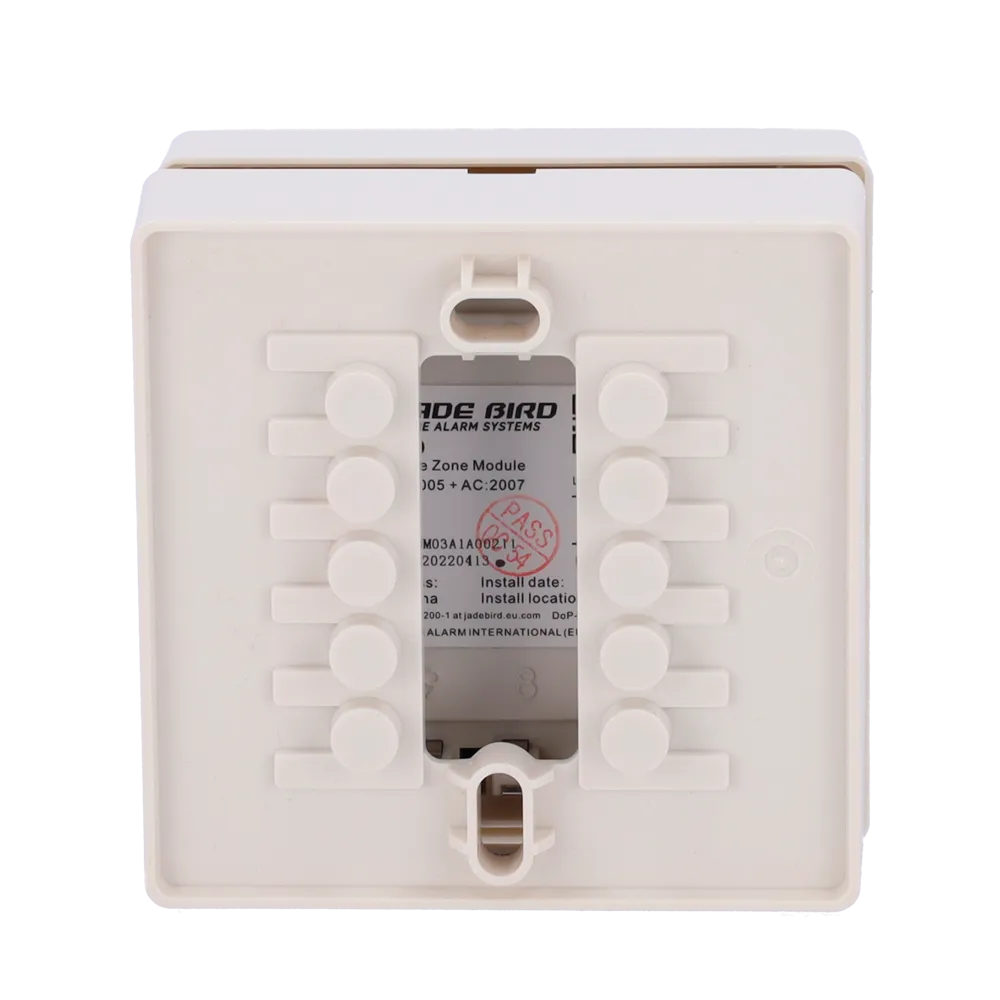

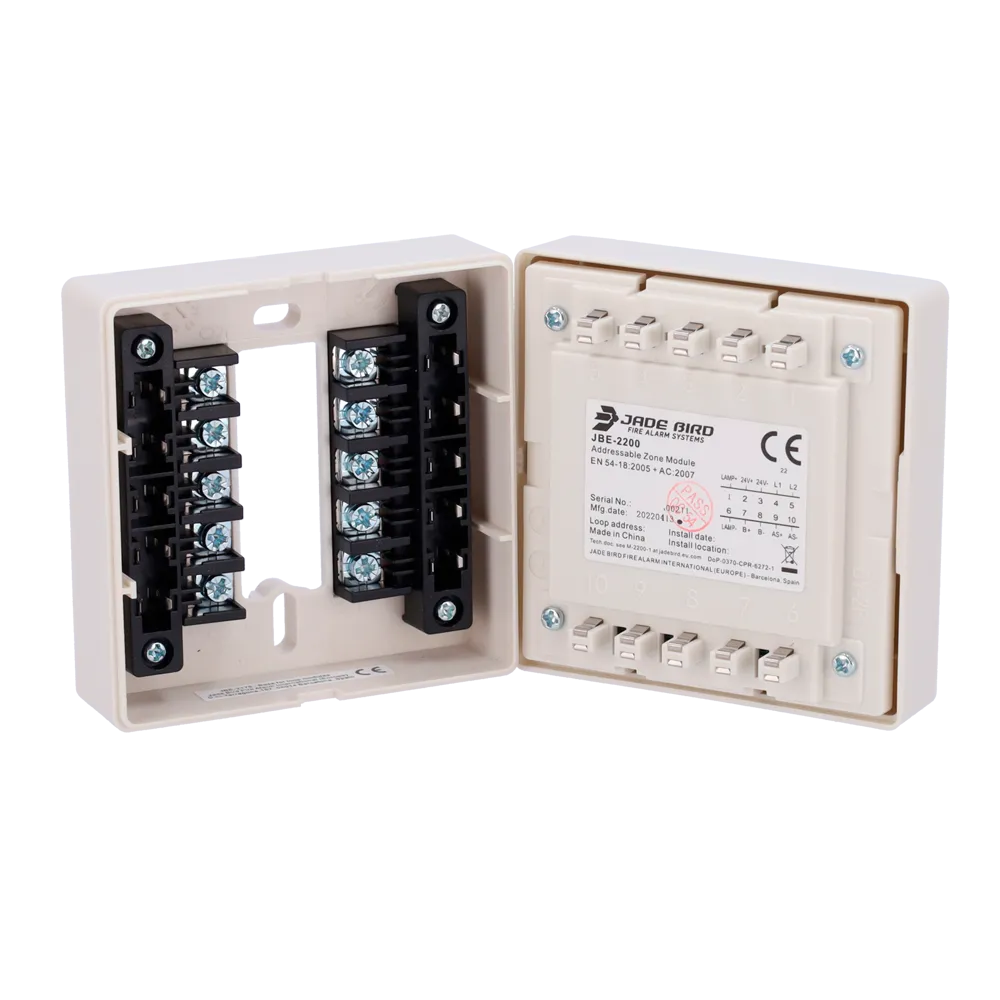

El módulo se monta sobre la base JBE-2175 en superficie o empotrado. Los terminales permiten la conexión del bus JBE, la alimentación externa de 24 V DC, la zona convencional y un indicador remoto opcional. El fabricante recomienda realizar una prueba de alarma cada 6 meses.
| Categoría normativa | EN 54-18:2005+AC:2007 — módulo de entrada |
|---|---|
| Tensión de trabajo (bus JBE) | DC 19–30 V |
| Tensión de trabajo (bus 24 V DC) | 20–30 V |
| Conexión | Bus JBE 2 hilos sin polaridad; alimentación 24 V DC 2 hilos sin polaridad |
| Sección de cableado | Par trenzado sin malla 0,5–2,5 mm² |
| Consumo reposo (solo lazo) | ≤9 mA @ 24 V |
| Consumo activo (solo lazo) | ≤46 mA @ 24 V |
| Consumo reposo (lazo + 24 V DC) | ≤2 mA lazo / ≤8 mA bus 24 V DC |
| Consumo activo (lazo + 24 V DC) | ≤42 mA @ 24 V DC |

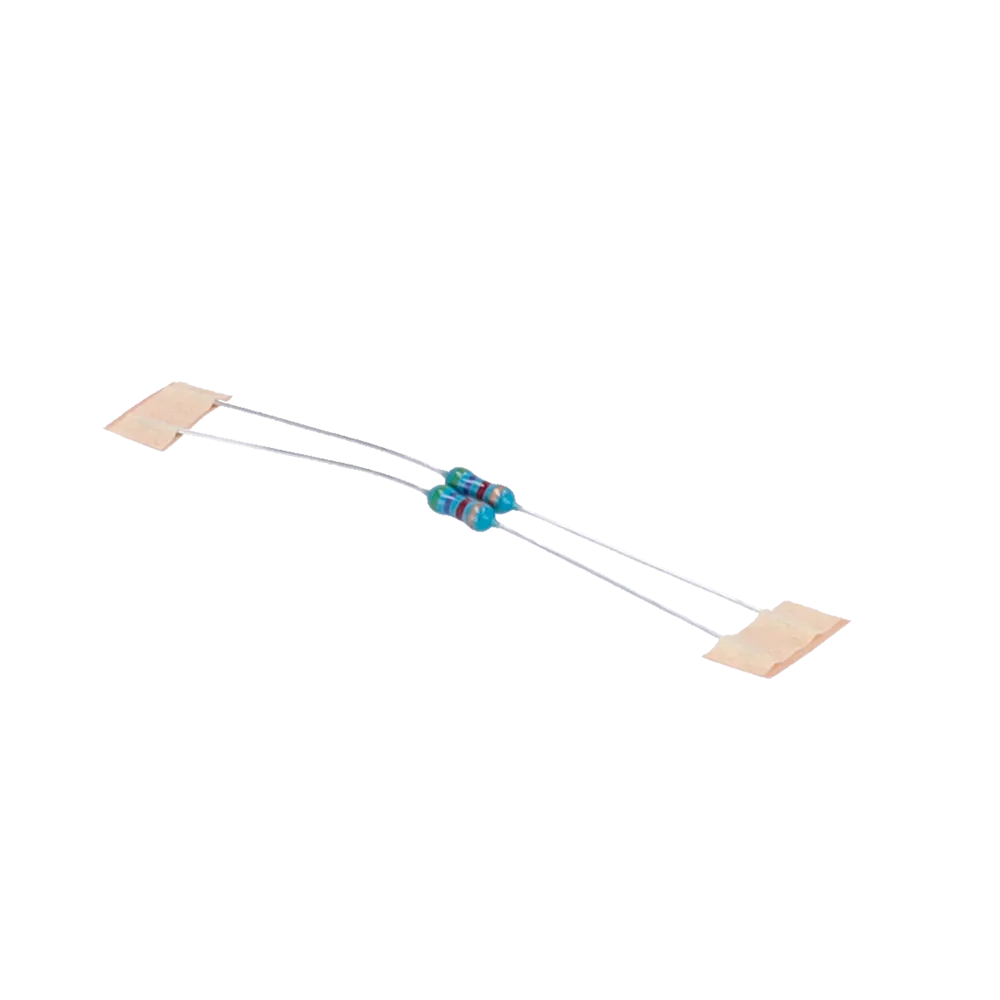

| Resistencia EOL zona | 4,7 kΩ |
| Resistencia EOL PSU externa | 4,7 kΩ |
| Rango de dirección | 1–200 |
| Herramienta de direccionamiento | JBE-AT1 |
| Temperatura de trabajo | -10 °C ~ +55 °C |
| Temperatura de almacenaje | -20 °C ~ +60 °C |
| Humedad relativa | ≤95% HR (40 ± 2 °C), sin condensación ni hielo |
| Dimensiones | 85 × 85 × 41 mm |
| Peso | 0,1 kg (incluyendo base) |
| Clasificación IP | IP40 |
| Base compatible | JBE-2175 |
| Indicador remoto | LED con o sin resistencia en serie (Rs < 4 kΩ) |
El JBE-2200 está indicado para la integración de zonas convencionales de detección de incendios en sistemas analógicos direccionables con protocolo JBE. Es especialmente útil para supervisar equipos de terceros o ampliar instalaciones convencionales existentes dentro de edificios, conectándolas a centrales analógicas direccionables compatibles con el protocolo JBE.
