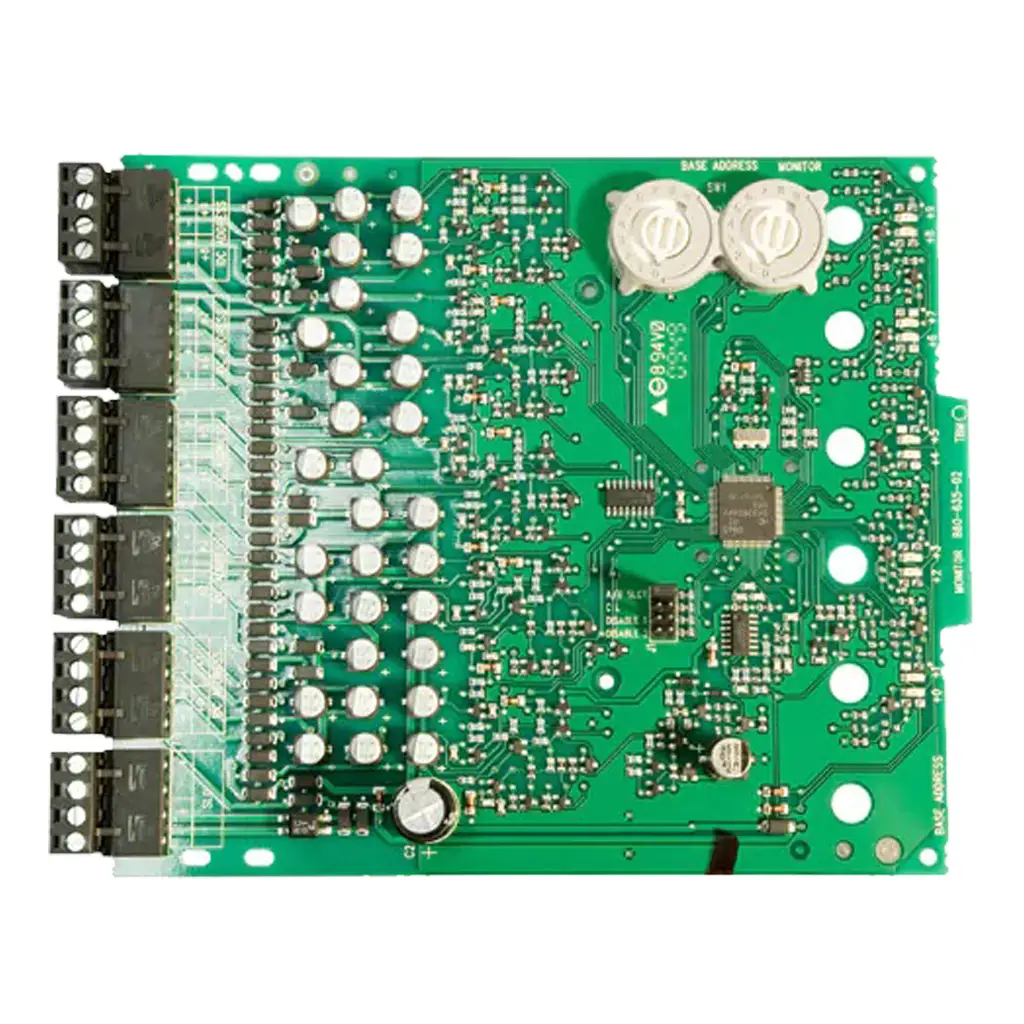

Módulo monitor direccionable Morley MI-IM10-S2I con 10 circuitos de entrada supervisados e integración de aislador. Ocupa 10 direcciones consecutivas en el lazo, incorpora indicadores luminosos tricolor y requiere caja 002-439. Alimentación 24 Vdc, consumo en reposo 3,5 mA y en alarma 60 mA. Dimensiones: 173 × 147 × 25 mm.
El MI-IM10-S2I es un módulo monitor direccionable de la gama analógica MAX de Morley IAS que integra 10 circuitos de entrada supervisados en un único dispositivo con aislador incorporado. Diseñado para actuar como interfaz entre la central de incendios y dispositivos de contacto normalmente abierto, como pulsadores de alarma, ocupa 10 direcciones consecutivas del lazo SLC y permite una gestión eficiente de la topología del sistema.
Incorpora aislador de lazo para proteger el resto del sistema ante cortocircuitos, sin necesidad de módulo adicional.
Gestiona 10 circuitos de entrada supervisados desde un único dispositivo, ocupando 10 direcciones consecutivas en el lazo SLC.
Cada entrada dispone de un indicador LED tricolor que facilita la supervisión visual del estado de cada circuito.
La dirección base se ajusta mediante selectores rotativos (01-90) y las restantes se asignan automáticamente. Se pueden inhabilitar hasta dos módulos con shunt.
Requiere la caja específica 002-439 y armario metálico con toma de tierra para garantizar el cumplimiento EMC.
Nota: Para una correcta instalación, consulte siempre el manual de la central de control compatible. Toda la cableado debe cumplir con la normativa local aplicable.
El módulo conecta la central analógica con dispositivos de contacto normalmente abierto. Cada circuito IDC opera de forma independiente, compartiendo únicamente la alimentación supervisora y la tierra comunes del lazo SLC.
Mediante los dos selectores rotativos se establece la dirección base (entre 01 y 90). Las nueve direcciones siguientes se asignan automáticamente, sin necesidad de configuración adicional. No debe fijarse la dirección base por encima de 90.
La central puede controlar los LED de cada módulo para que parpadeen, queden encendidos de forma fija o apagados, facilitando la localización de incidencias en campo.
| Alimentación nominal | 24 Vdc |
|---|---|
| Rango de tensión operativa | 15-32 Vdc |
| Consumo en reposo | 3,5 mA |
| Consumo en alarma | 60 mA |
| Temperatura de trabajo | –10 °C a 55 °C |
| Humedad | 10-93 % sin condensación |
| Dimensiones (A × H × F) | 173 × 147 × 25 mm |
| Sección de cable admitida | 0,9 mm² – 3,25 mm² |
| Resistencia máx. cableado SLC | 40 Ohm |
| Resistencia máx. cableado IDC | 40 Ohm |
| Tensión máx. IDC | 12 Vdc |
| Corriente máx. IDC | 1 mA |
| Caja requerida | 002-439 |
Indicado para instalaciones de detección de incendios analógicas con central Morley IAS en edificios donde se precise supervisar múltiples circuitos de dispositivos iniciadores —pulsadores, contactos de puerta cortafuegos u otros dispositivos de contacto normalmente abierto— desde un único nodo del lazo, optimizando el uso de direcciones disponibles.
