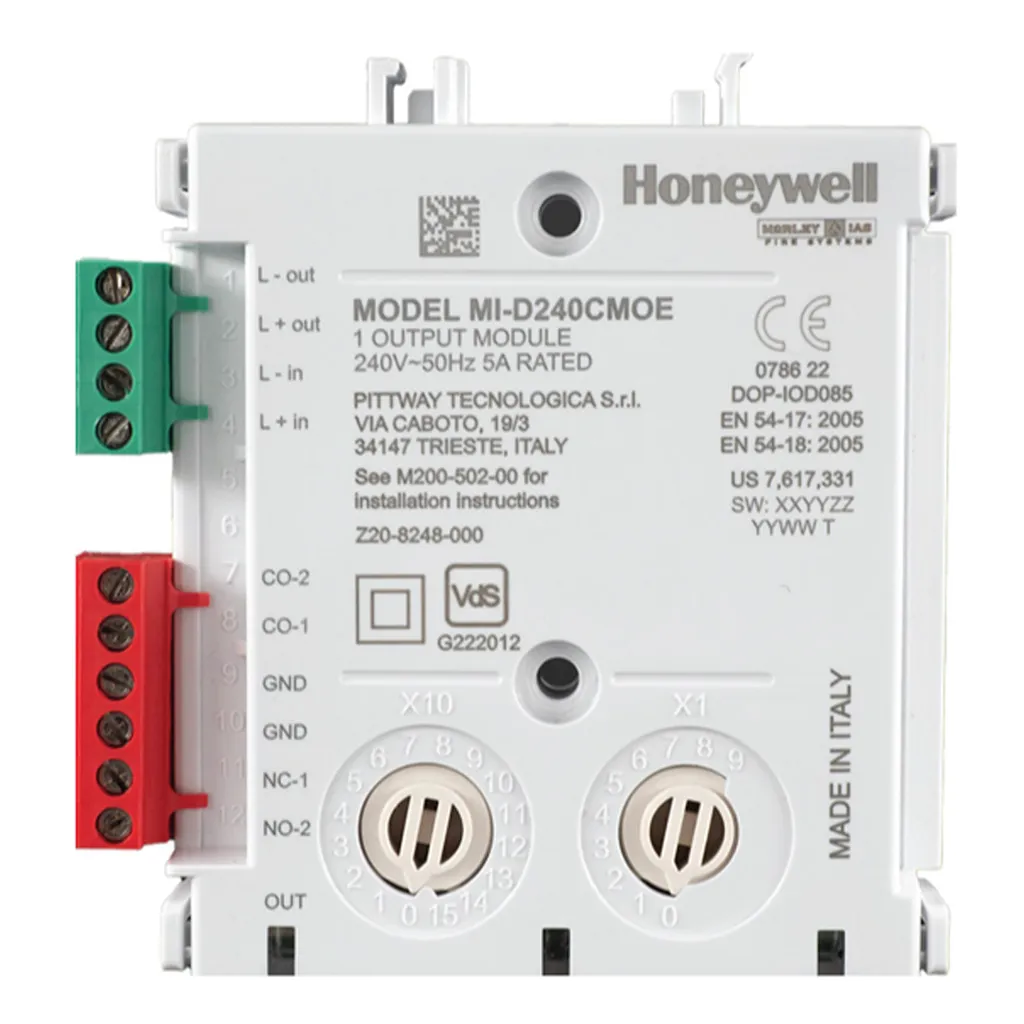

El Morley MI-D240CMOE es un módulo analógico de salida alimentado por lazo, diseñado para gestionar cargas de 240 Vca mediante contactos de relé biestable (1 NA y 1 NC, 5 A). Compatible con centrales MAX, incorpora soporte para carril DIN de 35 mm, aisladores de cortocircuitos integrados, indicadores LED tricolor y direccionamiento mediante selectores rotatorios. Clasificación IP30. Dimensiones: 99 × 93 × 22 mm.
El MI-D240CMOE forma parte de la familia renovada de módulos de entrada/salida MI-DxxxE de Morley. Es un dispositivo alimentado por lazo que controla una salida bipolar no supervisada —un contacto normalmente abierto y otro normalmente cerrado— adecuada para gestionar cargas de 240 Vca. El relé de salida es biestable: se enclava en el estado de encendido o apagado cuando lo ordena la central de incendios.
La carcasa incorpora soportes para carril DIN estándar de 35 mm, lo que permite el montaje directo sin accesorios adicionales. Para instalaciones en superficie se utilizan las cajas M200SMB o SMB6-V0 (vendidas por separado).
El relé de salida conmuta 5 A a 250 Vca o 5 A a 30 Vcc en carga resistiva, con un contacto NA y uno NC. Al ser biestable, mantiene su estado ante pérdida de comunicación hasta recibir una nueva orden.
Los indicadores luminosos multicolor ampliados permiten realizar diagnósticos del estado de cada salida sin retirar la tapa de la caja de montaje, facilitando las tareas de mantenimiento y localización de averías.
Cada módulo incluye aisladores de cortocircuitos para el lazo de comunicaciones. Su activación puede seleccionarse o deseleccionarse individualmente para mayor flexibilidad en el diseño de la instalación.
Dispone de bloques de terminales independientes de 6+4 posiciones: el bloque verde (4 terminales) para el circuito de 24 V y el bloque rojo (6 terminales) para el circuito de 240 V, agilizando la instalación y el mantenimiento.
La carcasa blanca brillante lleva la información identificativa grabada con láser, garantizando durabilidad y resistencia a la degradación frente a soluciones de etiquetado convencionales.
El módulo MI-D240CMOE se suministra sin caja de montaje en superficie. Las cajas M200SMB y SMB6-V0 son accesorios opcionales que deben adquirirse por separado.
El MI-D240CMOE es compatible con las centrales de la gama MAX de Morley y soporta los protocolos CLIP y Avanzado. El lazo de alta potencia está preparado para 48 V y el módulo opera con baja corriente en reposo (75 µA a 24 Vcc sin comunicación).
La dirección del módulo se configura mediante selectores rotatorios accesibles desde el exterior, visibles sin necesidad de retirar la tapa de la caja de montaje en superficie.
La posición de encendido del relé es configurable conforme a BSI 7273-4, aportando flexibilidad para distintos tipos de aplicaciones de control en sistemas de detección de incendios.
| Parámetro | Valor |
|---|---|
| Tensión de funcionamiento | Hasta 32 Vcc |
| Tensión de desconexión de LED | 16,5 Vcc |
| Corriente máx. en reposo | 75 µA a 24 Vcc sin comunicación |
| Corriente máx. en alarma | 5,5 mA a 24 Vcc (una comunicación cada 5 s con parpadeo de LED) |
| Corriente de activación/desactivación de bobina | 76 mA máx. durante 12 ms |
| Especificaciones del relé | 5 A a 30 Vcc / 5 A a 250 Vca, carga resistiva; 1 NA + 1 NC |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad relativa | 5 a 95% (sin condensación) |
| Grado de protección IP | IP30 |
| Anchura | 99 mm (incluyendo sujeciones para DIN) |
| Longitud | 93 mm (incluyendo bloque de terminales) |
| Altura | 22 mm |
| Peso | 118 g |
| Sección máx. de cable | 2,5 mm² |
| Protocolos | CLIP y Avanzado |
| Homologaciones | VdS, CPR, EN 62368-1 |
El MI-D240CMOE está indicado para el control de dispositivos a 240 Vca desde centrales analógicas MAX en instalaciones de detección y alarma de incendios: activación de compuertas cortafuego, ventiladores de extracción de humos, sistemas de extinción u otros equipos de maniobra que requieran contactos de relé biestables supervisados por la central.
