El JBE-2150 es un módulo aislador de cortocircuito para lazos analógicos direccionables con protocolo JBE. Protege hasta 32 dispositivos entre aisladores y restaura automáticamente el lazo al desaparecer el cortocircuito.
100 disponibles
El Jade Bird JBE-2150 es un módulo aislador de cortocircuito certificado EN 54-17, diseñado para instalarse en lazos analógicos direccionables con protocolo JBE. Protege automáticamente las secciones del lazo ante cortocircuitos y garantiza la continuidad operativa del resto de la instalación.
Este módulo no requiere dirección de lazo ni programación. Se recomienda verificar que el número de dispositivos entre aisladores no supere 32 durante el diseño de la instalación.
El JBE-2150 se intercala a intervalos regulares en el lazo de detección. Ante un cortocircuito, los dos aisladores más próximos al defecto desconectan únicamente la sección afectada, dejando operativo el resto del lazo. Cuando el defecto desaparece, la reconexión es automática, sin necesidad de intervención del instalador.

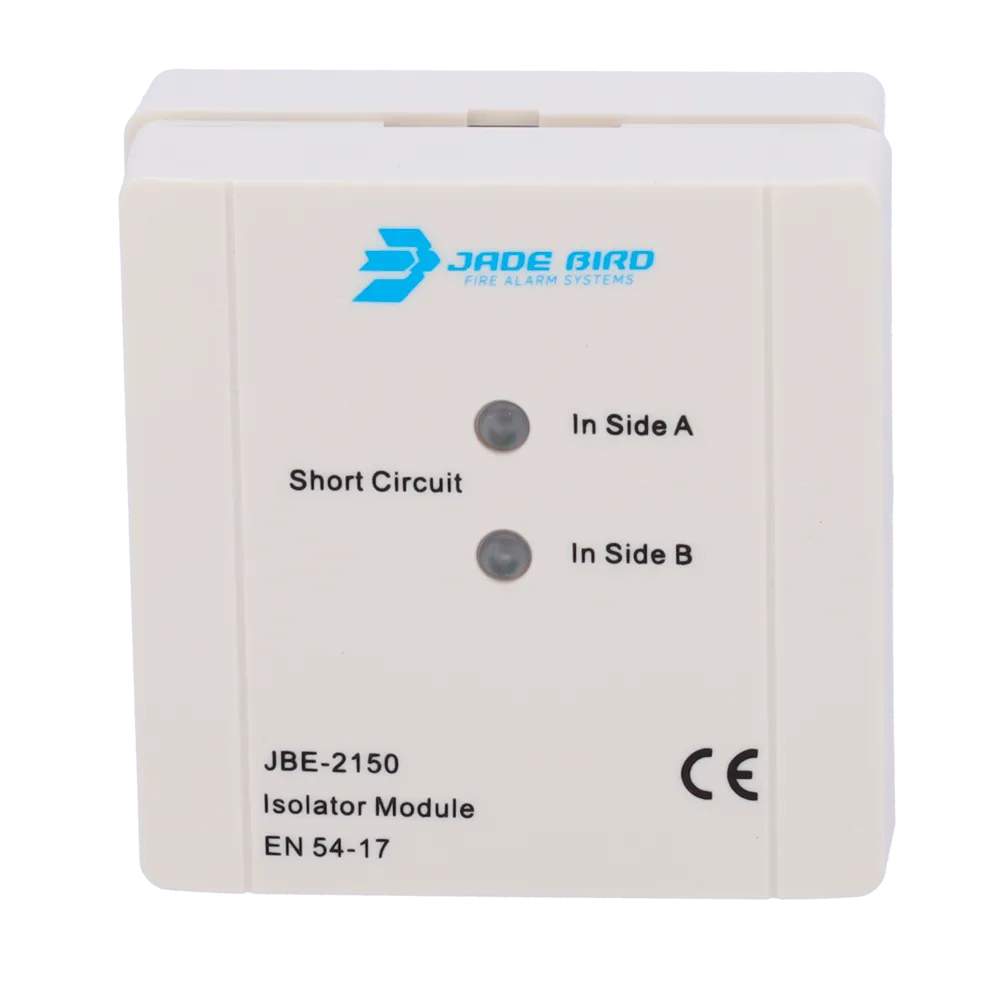

Dos LEDs integrados ofrecen información local del estado del aislador. En condición normal ambos permanecen apagados. El LED superior se ilumina cuando el lado A está desconectado; el LED inferior, cuando lo está el lado B. Esta indicación facilita las tareas de inspección y resolución de incidencias en campo.

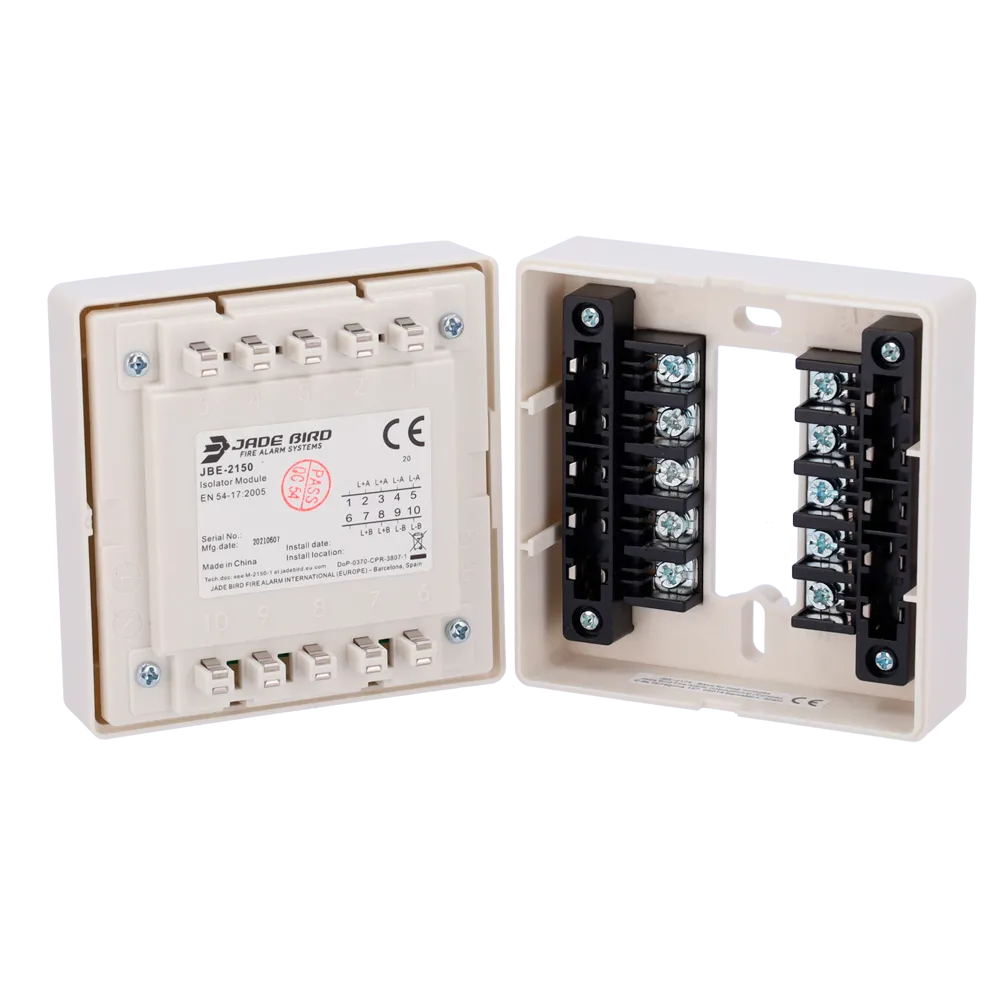

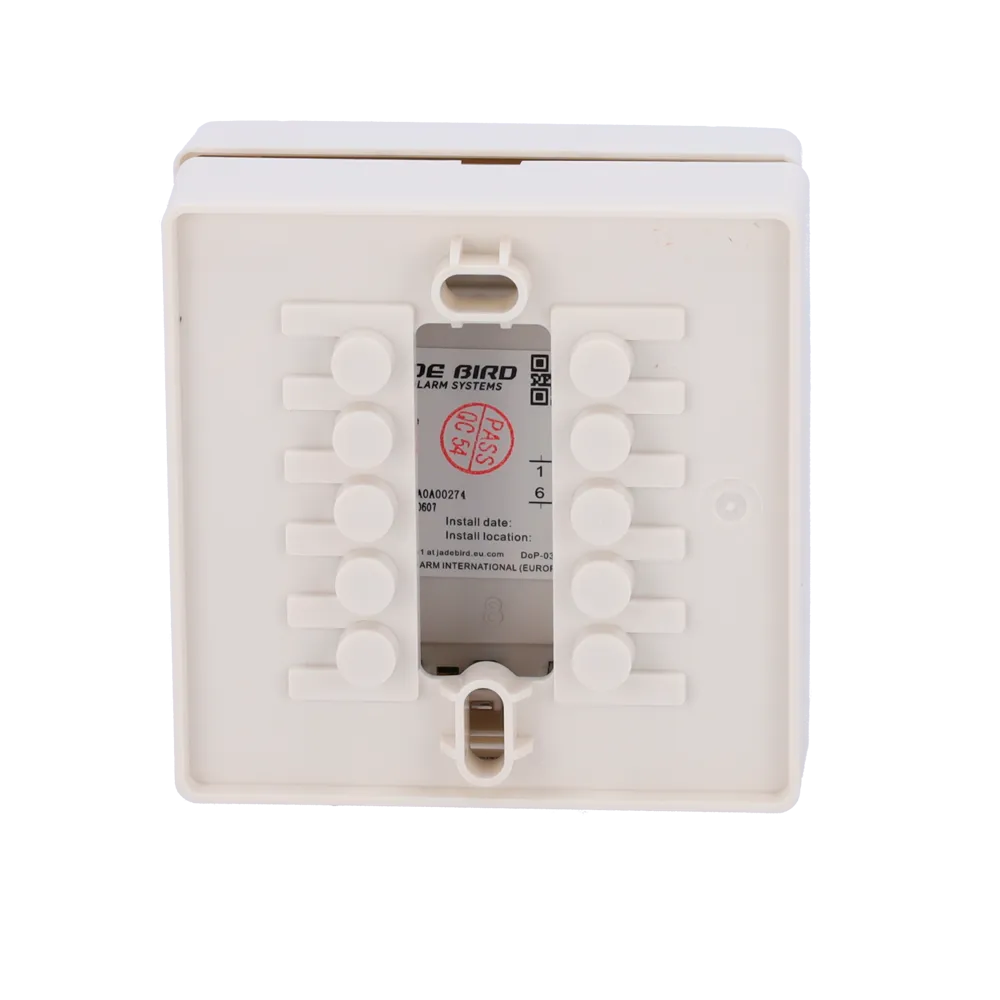

El módulo se conecta mediante bus de comunicación JBE de 2 hilos sin polaridad, utilizando par trenzado con sección de 0,5 a 2,5 mm². Los terminales del lado A (2/3 y 4/5) y del lado B (7/8 y 9/10) permiten una instalación ordenada en montaje superficial o empotrado sobre su base.

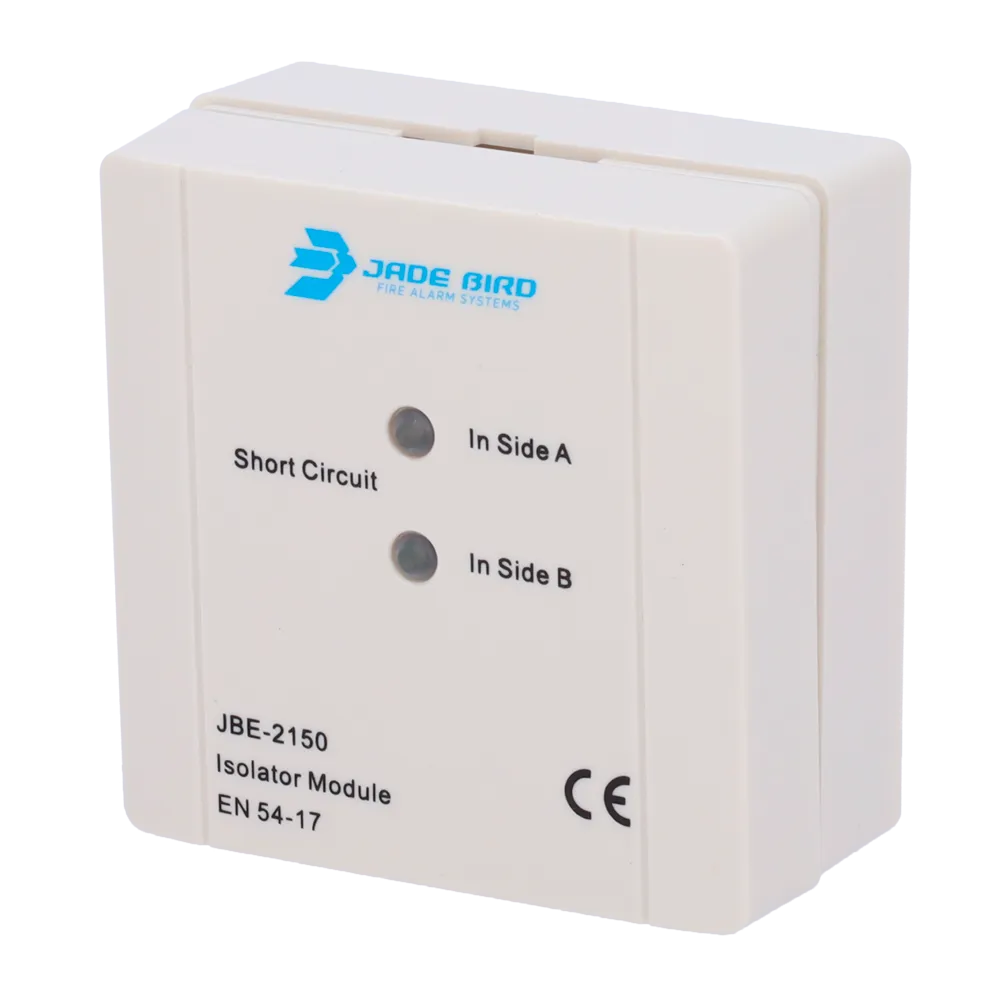

Con unas dimensiones de 85 × 85 × 41 mm y un peso de 100 g, el JBE-2150 se adapta a instalaciones donde el espacio es limitado. Su grado de protección IP40 y su rango de temperatura de funcionamiento de 0 °C a 40 °C lo hacen apto para aplicaciones en interiores de edificios.
El JBE-2150 está certificado conforme a EN 54-17:2005 y su enmienda EN 54-17:2005/AC:2007, bajo el número de declaración de prestaciones DoP-0370-CPR-3807-1, emitido por Jade Bird Fire Alarm International (Europe), S.L., con sede en Barcelona (España).
| Categoría normativa | EN 54-17 Módulo aislador |
|---|---|
| Tensión de funcionamiento | 20–30 VDC (amplitud de pulso protocolo JBE) |
| Corriente en reposo | ≤ 0,25 mA a 27 VDC |
| Corriente en cortocircuito | ≤ 15 mA a 27 VDC |
| Máx. dispositivos entre aisladores | 32 |
| Tipo de conexión | Bus JBE de 2 hilos, sin polaridad |
| Tipo de cableado | Par trenzado, sección 0,5–2,5 mm² |
| Indicación LED lado A | LED superior encendido cuando lado A desconectado |
| Indicación LED lado B | LED inferior encendido cuando lado B desconectado |
| Dimensiones (L×A×H) | 85 × 85 × 41 mm |
| Peso | 100 g |
| Temperatura de funcionamiento | 0 °C a 40 °C |
| Temperatura de almacenamiento | -20 °C a 50 °C |
| Humedad relativa | ≤ 95% HR (sin condensación ni formación de hielo) |
| Grado de protección | IP40 |
| Normativa | EN 54-17:2005 / EN 54-17:2005/AC:2007 |
El JBE-2150 está indicado para su instalación en sistemas de detección y alarma de incendios analógicos direccionables con protocolo JBE en edificios y sus entornos. Se recomienda colocar un módulo aislador cada 32 dispositivos como máximo para garantizar la máxima resiliencia del lazo ante averías por cortocircuito.
