Módulo analógico direccionable Kilsen KAL714C con 4 entradas para zonas convencionales, aislador de cortocircuito incorporado y resistencia de fin de línea de 4,7 kΩ. Alimentación nominal 24 V CC (22~38 V), consumo en standby 110 μA, consumo máximo en alarma 360 mA. Protección IP55, rango de temperatura -10 °C ~ +50 °C, humedad hasta 95 % RH (sin condensación). Dimensiones 223 × 173 × 80 mm, peso 835 g. Certificado EN 54-18.
El Kilsen KAL714C es un módulo analógico direccionable diseñado para la supervisión de hasta 4 zonas convencionales dentro de sistemas de detección de incendios. Incorpora aislador de cortocircuito y resistencia de fin de línea de 4,7 kΩ, y dispone de carcasa con protección IP55. Está certificado según la norma EN 54-18.
Nota: no existe ficha técnica oficial del fabricante disponible en el momento de la publicación. Los datos proceden de las especificaciones publicadas por el distribuidor oficial.
El KAL714C cuenta con 4 entradas para zonas convencionales totalmente supervisadas. Incorpora un aislador de cortocircuito que protege el lazo analógico ante fallos en el cableado, y lleva integrada una resistencia de fin de línea (REOL) de 4,7 kΩ, lo que simplifica la instalación y reduce los componentes externos necesarios. La alimentación de los detectores de las zonas convencionales se obtiene de una fuente externa de 24 V CC, con margen de operación entre 22 V y 38 V. El consumo en standby es de tan solo 110 μA, mientras que el consumo máximo en alarma es de 360 mA.
El módulo supervisa de forma continua el estado de cada zona convencional y comunica digitalmente dicho estado al panel de incendios. Permite discriminar entre alarmas generadas por detectores y las originadas por pulsadores en zonas mixtas. Cada zona dispone de indicación de estado mediante LED, con señalización de alarma, avería y estado de la comunicación, facilitando el diagnóstico rápido durante la puesta en marcha y el mantenimiento.

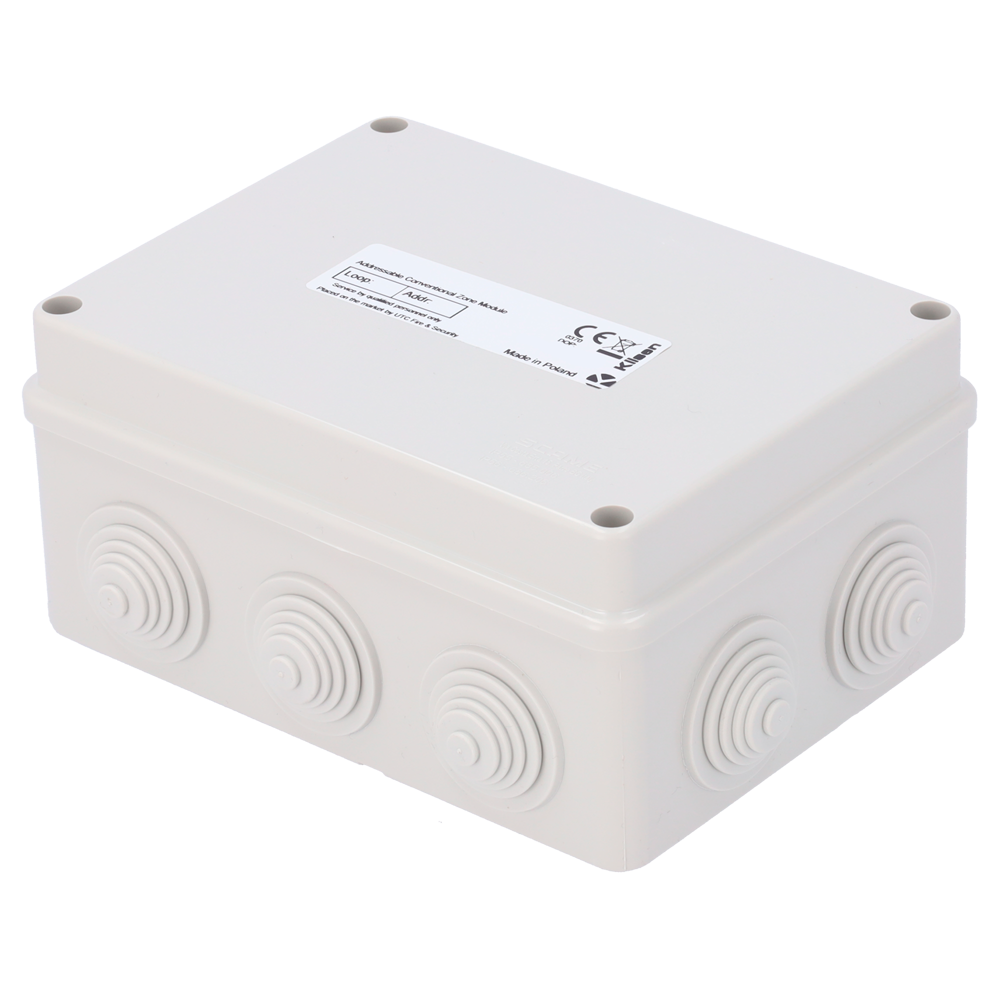

El KAL714C se suministra en carcasa de montaje superficial con grado de protección IP55, apta para entornos con exposición a polvo y proyecciones de agua. Sus dimensiones de 223 × 173 × 80 mm y su peso de 835 g lo hacen manejable para la instalación en campo. El direccionamiento se realiza mediante switches, lo que agiliza la puesta en marcha sin necesidad de herramientas adicionales.
El módulo opera correctamente en un rango de temperatura de -10 °C a +50 °C y soporta humedades relativas de hasta el 95 % RH sin condensación, lo que lo hace adecuado para instalaciones en interiores con condiciones ambientales exigentes.
El KAL714C está certificado conforme a la norma EN 54-18, que regula los dispositivos de entrada/salida para sistemas de detección e indicación de incendios, garantizando su conformidad para su uso en instalaciones reguladas por dicha normativa europea.
| Marca | Kilsen |
|---|---|
| Modelo | KAL714C |
| Entradas convencionales | 4 |
| Voltaje DC | Nominal 24 V (22~38 V) |
| Consumo en standby | 110 μA |
| Consumo en alarma (máx.) | 360 mA |
| Resistencia fin de línea | 4,7 kΩ |
| Rango de temperatura de funcionamiento | -10 °C ~ +50 °C |
| Humedad (sin condensación) | 95 % RH |
| Dimensiones | 223 × 173 × 80 mm |
| Peso | 835 g |
| Protección IP | IP55 |
| Certificación | EN 54-18 |
