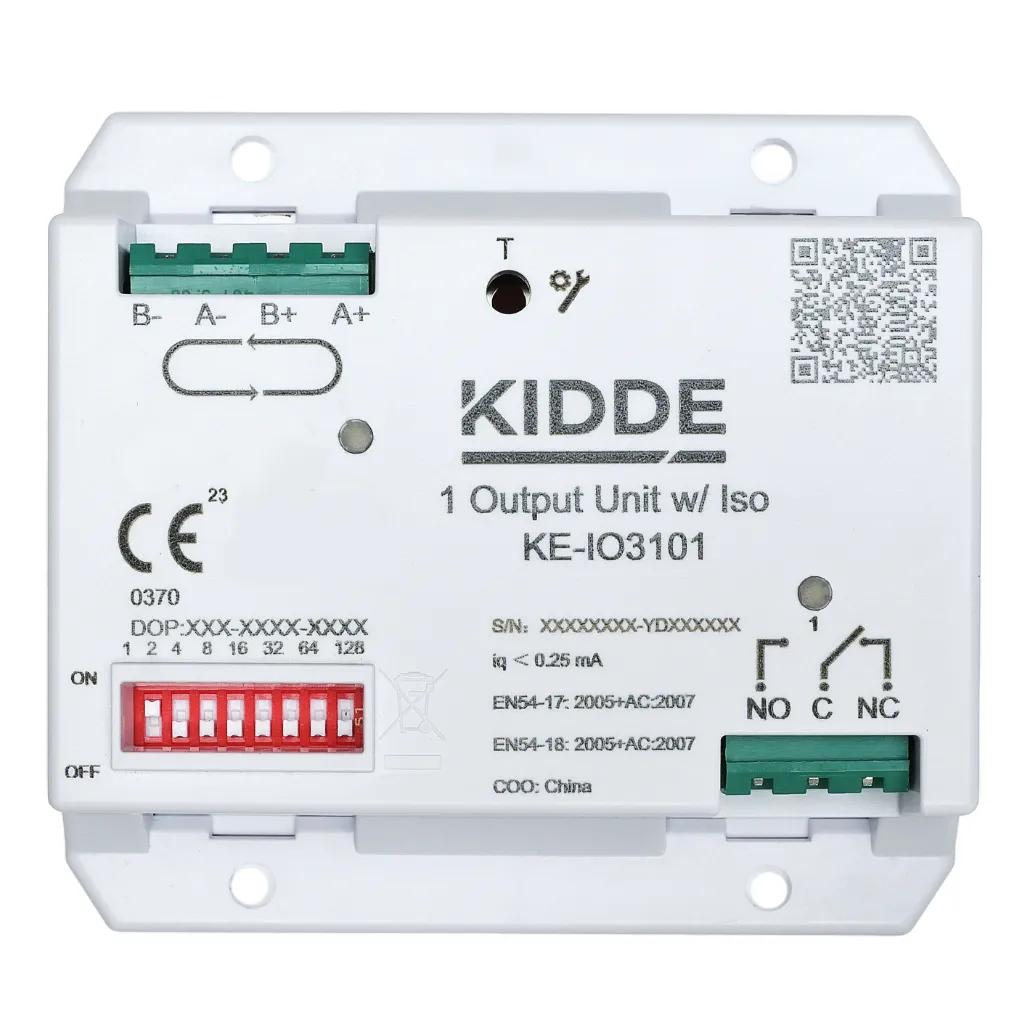

El KE-IO3101 es un módulo de salida de relé direccionable de la serie Excellence de Kidde Commercial, con aislamiento de bucle de cortocircuito integrado. Alimentado directamente por el lazo de 2 hilos, ofrece una salida de relé con bloqueo magnético (NO/NC programable) para el control de equipos de terceros. Compatible con sistemas Excellence Kidde Commercial y certificado EN54-17 y EN54-18.
El Kidde Commercial KE-IO3101 es una unidad inteligente de salida de relé direccionable perteneciente a la serie Excellence, con aislamiento de bucle de cortocircuito integrado. Alimentado por el propio lazo de 2 hilos, proporciona una salida de relé libre de potencial programable (NO/NC) para el control flexible de equipos de terceros en instalaciones de detección de incendios.
El módulo ocupa una única dirección del lazo Excellence (1 de 128 disponibles) y requiere un máximo de 32 dispositivos entre aisladores para garantizar la protección frente a cortocircuitos.
El KE-IO3101 se conecta al CIE mediante un bucle de comunicación de 2 cables que transporta simultáneamente datos de control y alimentación. Esto elimina la necesidad de fuente de alimentación auxiliar y reduce significativamente el cableado, especialmente cuando el módulo se instala junto al equipo que debe controlar.
La salida de relé de cambio libre de potencial admite hasta 2A a 30 VDC en carga resistiva, y es programable como normalmente abierto o normalmente cerrado. El bloqueo magnético del relé reduce la carga sobre el bucle durante la activación continua, mejorando la eficiencia del sistema.
El aislador incorporado utiliza la técnica de salto de línea negativo. La corriente de conmutación soportada es de 1,05 A de forma continua y 1,4 A en cortocircuito, con una corriente de fuga inferior a 1 mA y una resistencia en serie menor de 0,08 Ω.
El direccionamiento se realiza mediante interruptores DIP. Los indicadores LED tricolores en el frontal ofrecen información clara del estado operativo. Las funciones de prueba manuales permiten validar el funcionamiento de forma local, sin necesidad de intervención desde el panel de control, reduciendo los tiempos de puesta en servicio.
La carcasa de perfil bajo fabricada en PC/ABS (color blanco RAL 9003) permite instalar el módulo en carril DIN estándar, en superficie o en pared. Es compatible con las cajas para módulos N-IO-MBX-1 y N-IO-MBX-2 de Kidde Commercial.
| Voltaje de funcionamiento | 17 a 29 VDC |
|---|---|
| Consumo en reposo | 250 μA @ 24 VDC |
| Consumo activo | 2,5 mA @ 24 VDC |
| Voltaje de comunicación | 4 a 11 V (pulsados) |
| Cantidad de salidas | 1 |
| Tipo y ratio de salida | Relé, 2A @ 30 VDC (carga resistiva) |
| Sección de cable admitida | Par trenzado blindado/no blindado de 0,13 a 3,31 mm² (12 a 26 AWG) |
| Tipo de aislamiento | Salto de línea negativo |
| Corriente de conmutación | 1,05 A (continuos) / 1,4 A (cortocircuito) |
| Corriente de fuga | < 1 mA |
| Resistencia en serie | < 0,08 Ω |
| Voltaje de aislamiento/reconexión | 14 a 15,5 VDC |
| Máx. dispositivos entre aisladores | ≤ 32 |
| Intervalo de direcciones | 1 a 128 |
| Indicación de estado | LEDs tricolores |
| Método de direccionamiento | Interruptores DIP |
| Dimensiones | 87 × 80 × 26 mm (An × Al × Pr) |
| Peso neto | 60 g |
| Color | Blanco señal (RAL 9003) |
| Material | PC / ABS |
| Tipo de montaje | Carril DIN, Montaje en Superficie, Montaje en pared |
| Normativas | EN54-17, EN54-18 |
| Certificación | CPR, CE, REACH, RoHS 3, WEEE |
| Compatibilidad | Sistemas Excellence Kidde Commercial |
El KE-IO3101 es idóneo para el control de sistemas de climatización, extracción de humo, apertura automática de puertas cortafuegos, cierre de emergencia de válvulas de suministro de gas o aceite en salas de calderas y cualquier otra aplicación que requiera la conmutación de equipos de terceros ante condiciones de incendio en edificios con sistemas direccionables de la serie Excellence.
