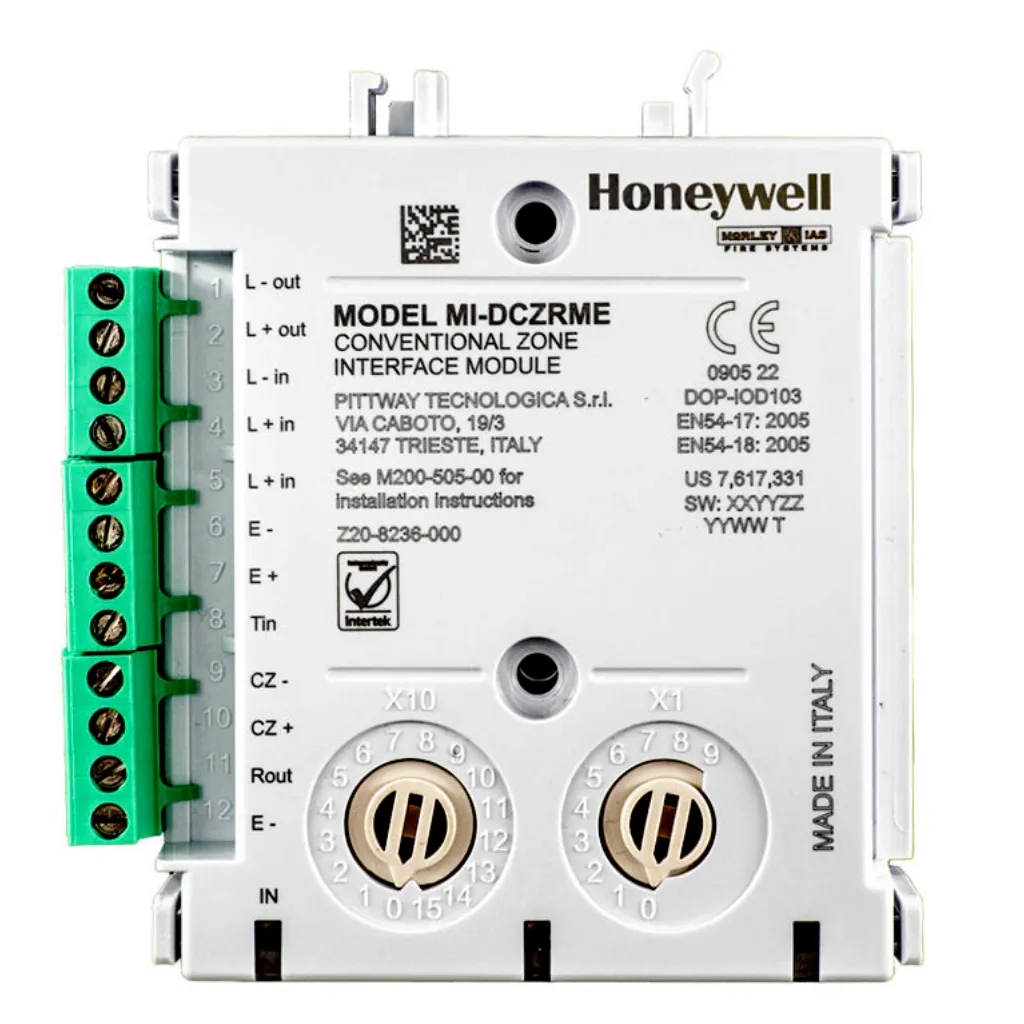

El MI-DCZRME es un módulo direccionable de zona convencional con resistencia EOL integrada que permite conectar detectores convencionales o ATEX a sistemas analógicos Morley-IAS DXC y MAX. Incorpora aisladores de cortocircuito, señalización LED tricolor y soportes para carril DIN. Compatible con protocolos CLIP y Avanzado.
El MI-DCZRME es el módulo monitor de zona convencional de Honeywell Morley-IAS diseñado para integrar una zona de detectores convencionales —incluidos dispositivos intrínsecamente seguros (IS/ATEX)— en un sistema analógico inteligente. Utiliza resistencia de fin de línea (EOL resistiva de 3,9 kΩ) y ofrece direccionamiento mediante selectores giratorios, aislamiento frente a cortocircuitos y señalización LED tricolor visible desde dos lados.
Protegen el lazo analógico ante fallos en el cableado de la zona convencional, garantizando la continuidad del sistema.
La zona convencional puede recibir alimentación desde el propio lazo o desde una fuente externa de 24 V, con aislamiento total en este último caso.
LED visible desde dos lados del módulo para una identificación rápida del estado: reposo, alarma o avería.
La dirección se configura mediante selectores giratorios, sin necesidad de programación adicional en campo.
Soportes para carril DIN integrados y compatibilidad con la caja de montaje M200SMB (IP44 con M200E-SMB).
Funciona con detectores de las series 100, 400, EC, S300/ECO1000 y detector lineal 6500RE/6500RSE, así como con detectores IS.
Nota: El presente módulo corresponde a la variante con resistencia EOL (MI-DCZRME). Existe también la variante con condensador EOL (MI-DCZME). Consulte el datasheet oficial para seleccionar la variante adecuada a su instalación.
El módulo detecta y notifica a la central cualquier condición de circuito abierto, cortocircuito en el cableado de la zona convencional o activación de la entrada de fallo externo, asegurando la integridad de la instalación en todo momento.
El MI-DCZRME soporta tanto el protocolo CLIP como el Avanzado de Morley-IAS, garantizando compatibilidad total con versiones anteriores de las centrales DXC y MAX.
Permite el restablecimiento remoto de la zona convencional desde la central, sin necesidad de intervención física en el módulo, lo que agiliza la gestión de incidencias.
Con unas dimensiones de 22 × 93 × 99 mm y un peso de 118 g, el módulo ocupa un espacio mínimo en cuadro o caja de montaje. La información identificativa está grabada con láser para garantizar su legibilidad a largo plazo.
| Tensión de alimentación zona | 18 a 32 VDC (lazo o fuente externa) |
| Tensión de funcionamiento lazo | 15 a 32 VDC |
| Corriente máxima en reposo (CZR) | 3,8 mA (rango 18-32 V) |
| Corriente máxima en reposo lazo (EOL resistiva) | 6,3 mA (sin comunicación, zona alimentada por lazo) |
| Carga máxima por zona | 60 mA (limitada internamente) |
| Resistencia de fin de línea | 3,9 kΩ ±5% (suministrada) |
| Resistencia de línea convencional máxima | 50 Ω |
| Clasificación IP | IP30 (IP44 en caja M200E-SMB) |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad | 5% a 95% HR sin condensación |
| Dimensiones (Al × L × An) | 22 × 93 × 99 mm |
| Peso | 118 g |
| Sección máxima de cable | 2,5 mm² |
El MI-DCZRME está indicado para la integración de zonas convencionales en edificios con sistemas analógicos Morley-IAS DXC o MAX, especialmente cuando se requiere la conexión de detectores intrínsecamente seguros (IS/ATEX) en entornos industriales, así como en ampliaciones o migraciones de instalaciones existentes que precisen compatibilidad con versiones anteriores del sistema.
