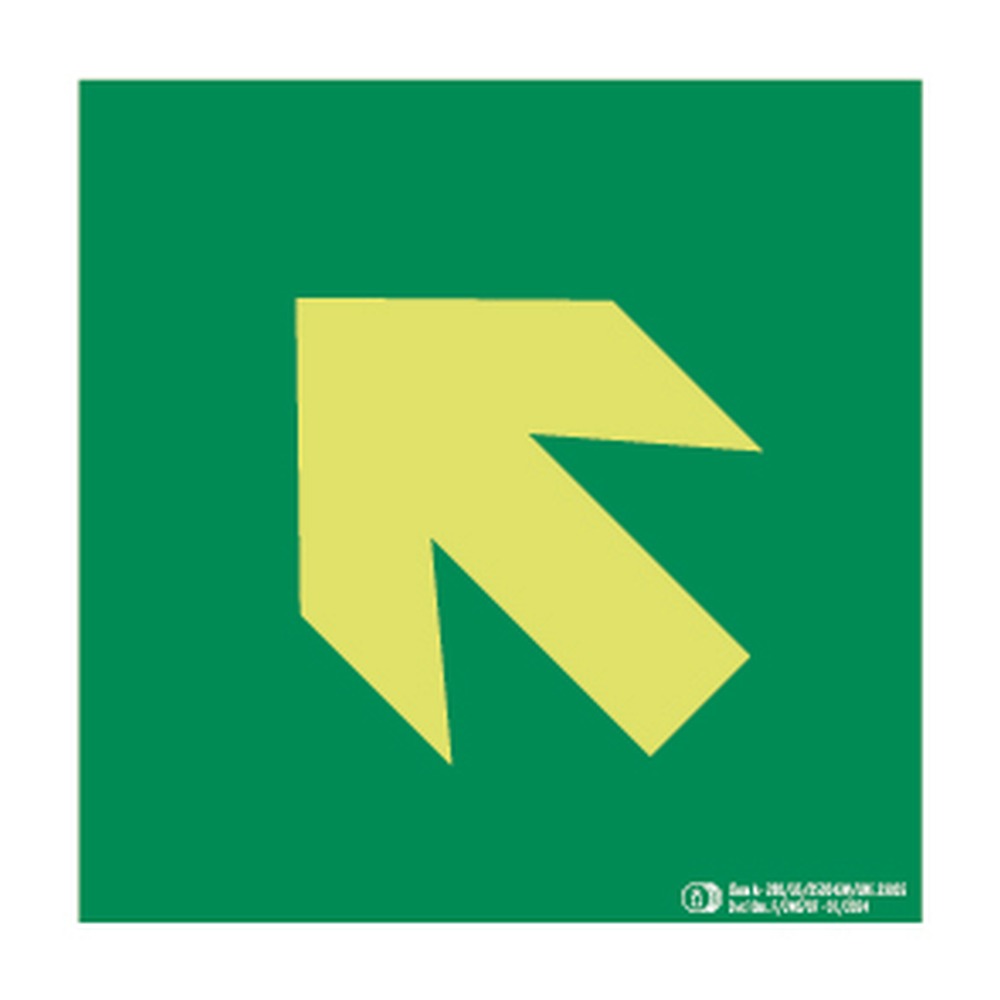

La flecha de evacuacion arriba-izquierda (EYS-338) indica la direccion de escape combinando avance y giro a la izquierda conforme a UNE-EN ISO 7010:2020 y UNE 23034. Fabricada en materiales fotoluminiscentes Clase A, cumple el RD 485/1997 Anexo III y el RD 513/2017 sobre instalaciones de proteccion contra incendios.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|

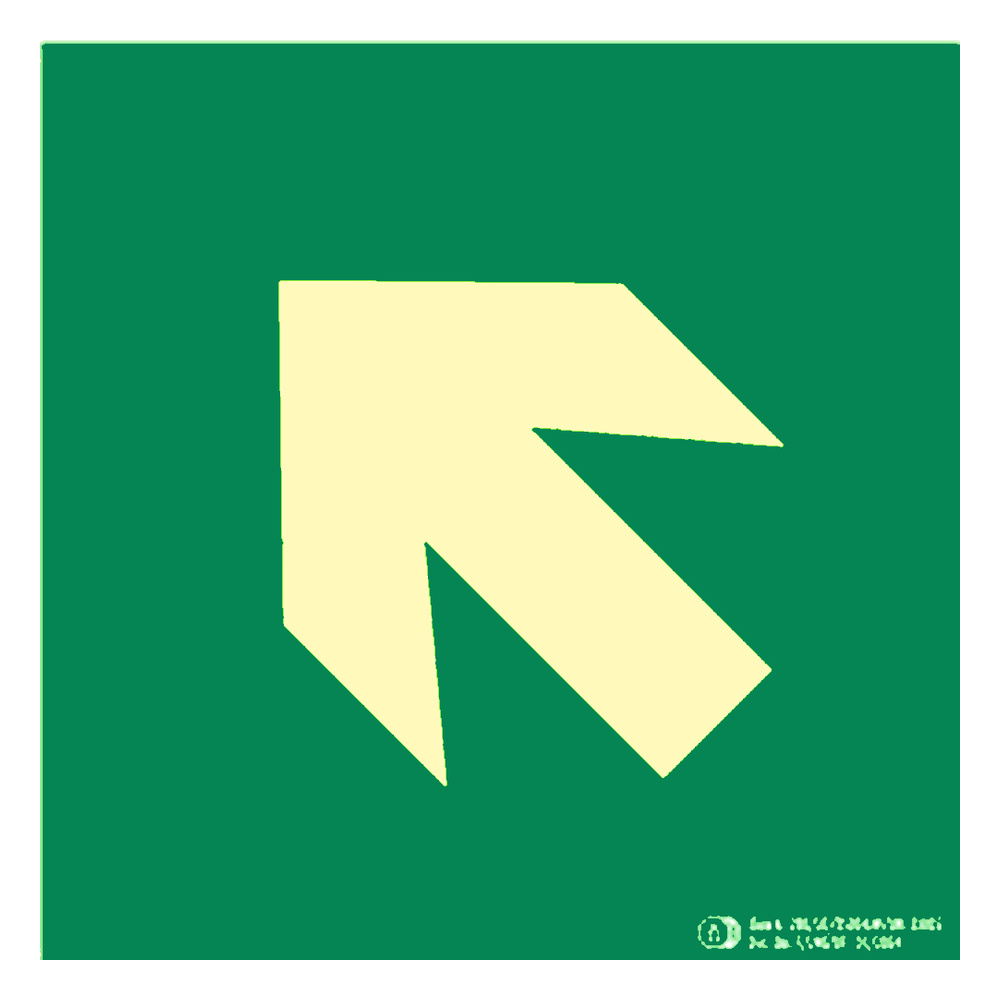

Pictograma fotoluminiscente «Flecha direccional de evacuación» según UNE 23034:2023 y UNE-EN ISO 7010 (E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
La flecha arriba-izquierda (diagonal 45°) indica que el recorrido de evacuacion combina avance recto y giro simultaneo hacia la izquierda, mientras que la flecha horizontal izquierda señala un giro de 90° sin avance previo. Conforme a UNE-EN ISO 7010:2020, ambos pictogramas son distintos y no son intercambiables: instalar el erroneo puede desorientar a los ocupantes durante una emergencia y constituye incumplimiento del RD 485/1997 Anexo III.
El RD 485/1997 Anexo III establece que el tamaño minimo depende de la distancia maxima de observacion: para distancias de hasta 10 m se admite un formato de 210 x 210 mm; hasta 20 m se recomienda 297 x 297 mm, y para distancias superiores formatos mayores. La formula de referencia es L = d / 50 (lado minimo en metros = distancia en metros dividida entre 50). Verifica siempre con el proyecto de señalizacion de tu instalacion y el CTE DB-SI seccion 3 si el edificio es de uso publico.
El RD 513/2017 art. 11 exige que las señales de evacuacion en instalaciones con sistema PCI sean fotoluminiscentes. La Clase A segun UNE 23034 es el nivel minimo aceptado en la mayor parte de los proyectos de seguridad contra incendios en España. Los materiales Clase A emiten luminancia residual suficiente para guiar la evacuacion durante al menos 60 minutos tras el apagado, cubriendo los escenarios de corte de suministro contemplados en la norma. Para instalaciones de riesgo especial puede requerirse Clase B o superior; consultalo con el coordinador de seguridad del proyecto.
Segun el RD 485/1997 Anexo III, debe instalarse en cada punto del recorrido donde el ocupante deba interpretar que ha de avanzar y girar a la izquierda: cambios de direccion en pasillos, rellanos de escaleras o intersecciones. La altura recomendada es entre 2,0 y 2,5 m sobre el nivel del suelo para garantizar visibilidad sin obstruccion por personas o mobiliario. En recintos con humos densos, algunos proyectos combinan señalizacion alta y señalizacion a nivel de rodapie; consulta el CTE DB-SI y la memoria del proyecto de evacuacion para tu caso concreto.
Si. La EYS-338 cubre los dos marcos normativos principales: el de seguridad en el trabajo (RD 485/1997 Anexo III, que transpone la Directiva 92/58/CEE) y el de proteccion contra incendios (RD 513/2017). Al estar homologada bajo UNE-EN ISO 7010:2020, el pictograma es ademas reconocido a nivel internacional, lo que facilita el cumplimiento en instalaciones con personal de distintos idiomas o en empresas con auditoria multinacional. Guarda siempre la documentacion tecnica del producto para acreditar la conformidad ante la Inspeccion de Trabajo o el organismo de control.
