Señal fotoluminiscente para identificar la ubicacion de un desfibrilador externo automatico (DEA), fabricada segun UNE-EN ISO 7010 y los requisitos de fotoluminiscencia de la UNE 23034. Disponible en materiales rigidos y adhesivos; cumple el RD 485/1997 Anexo III y el RD 513/2017 para instalaciones de PCI en centros de uso publico.
|

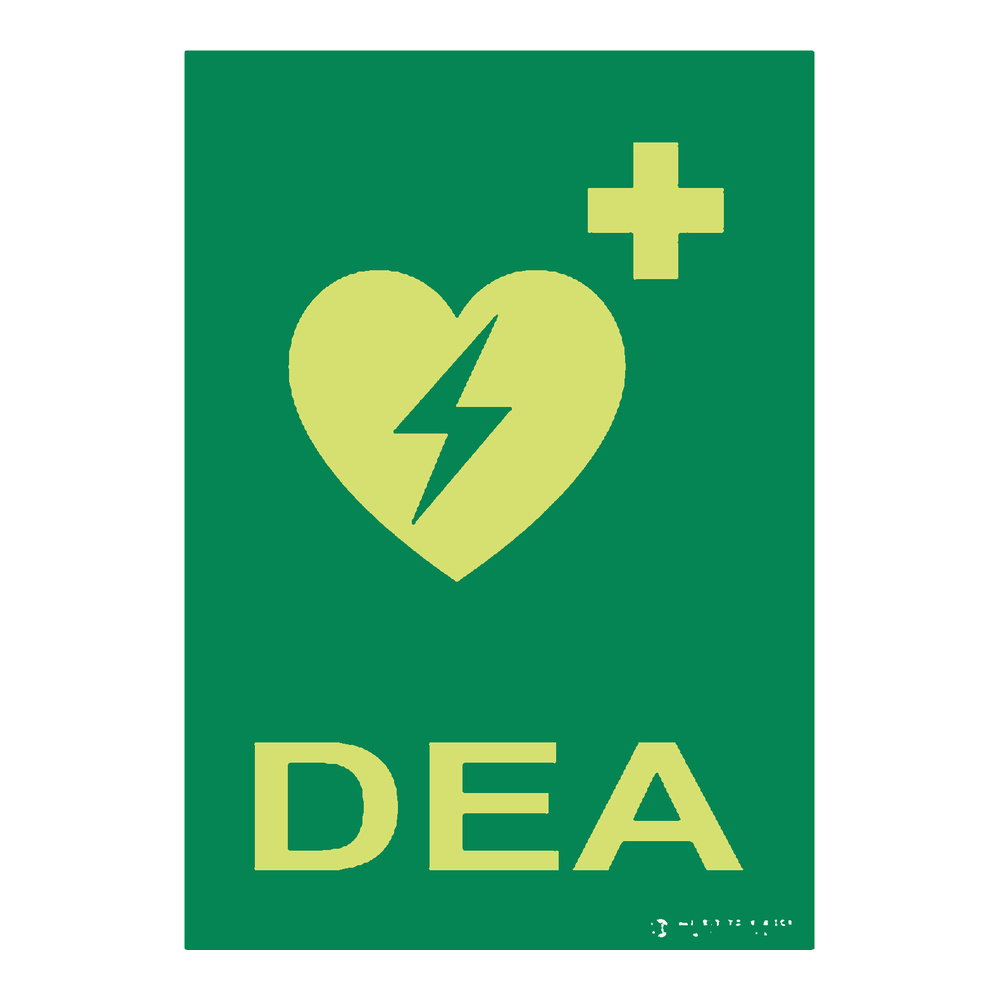

CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |

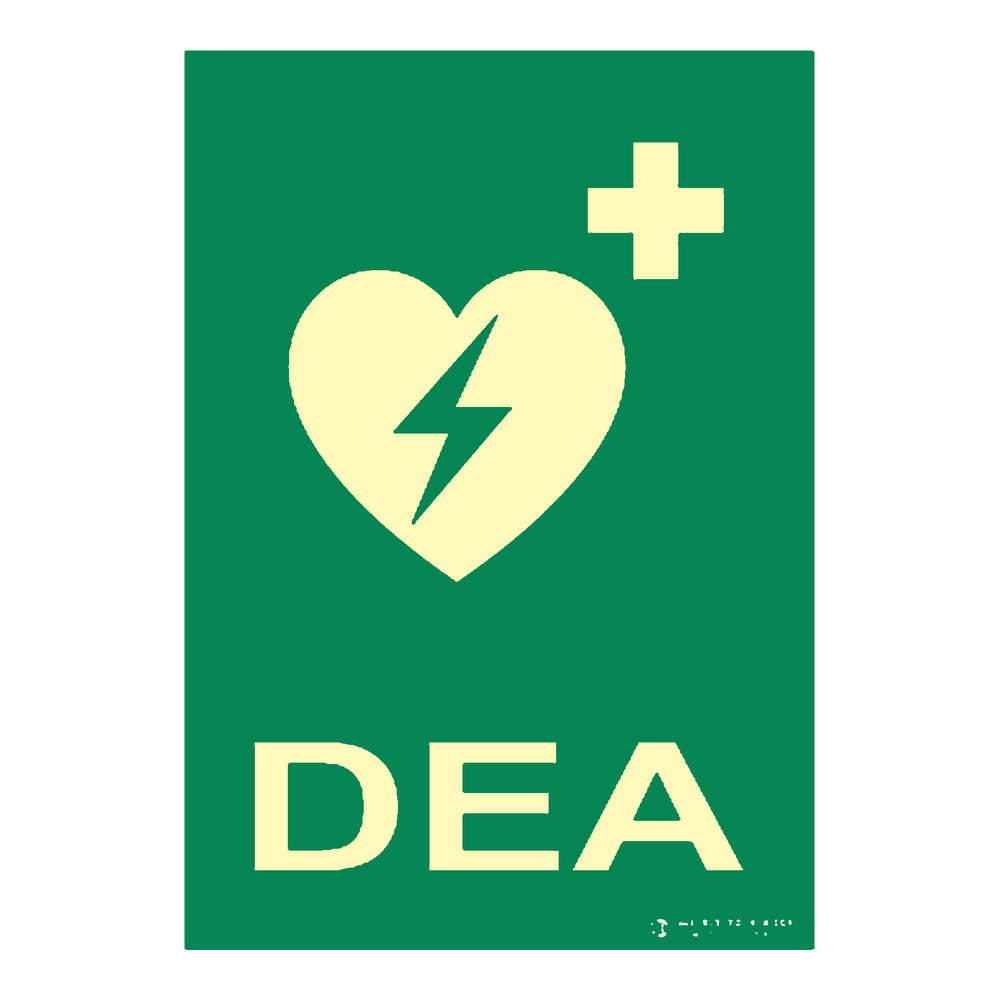

CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|

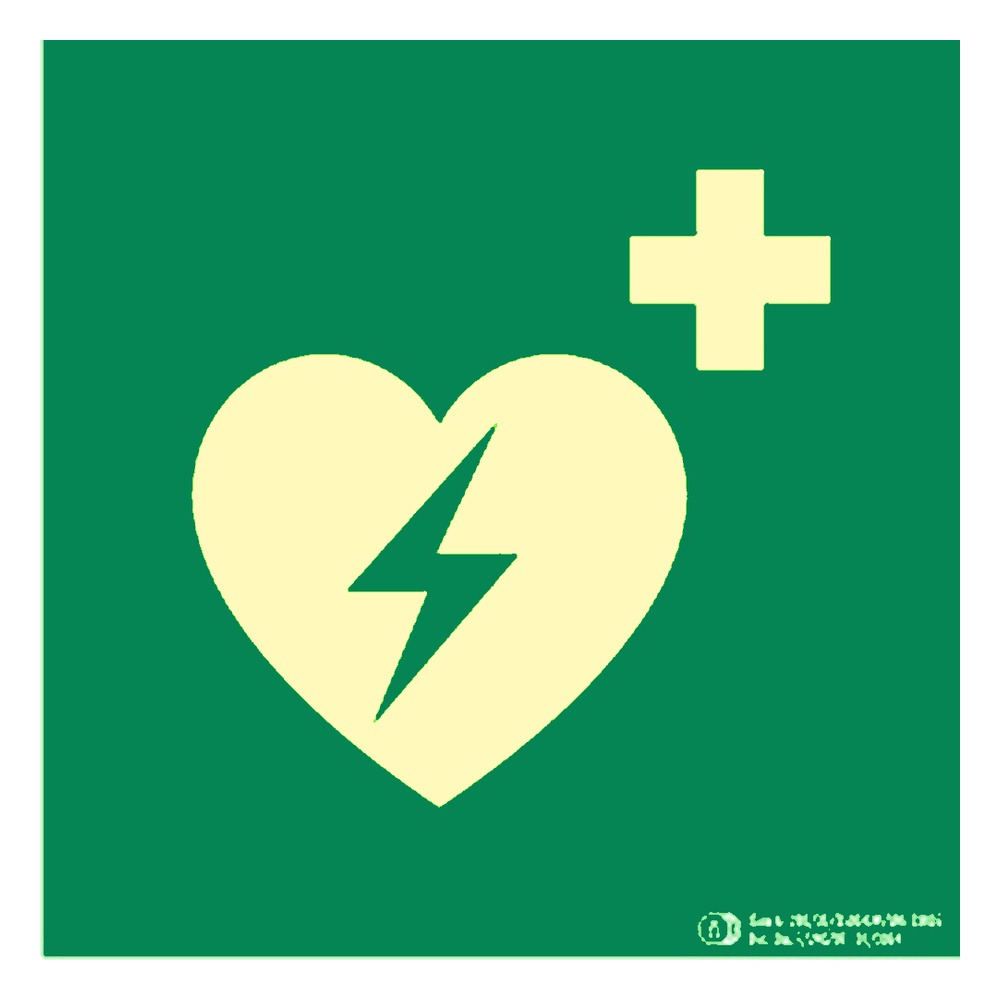

Cuadrado · mm × mm
|
Rectangular · mm × mm
|

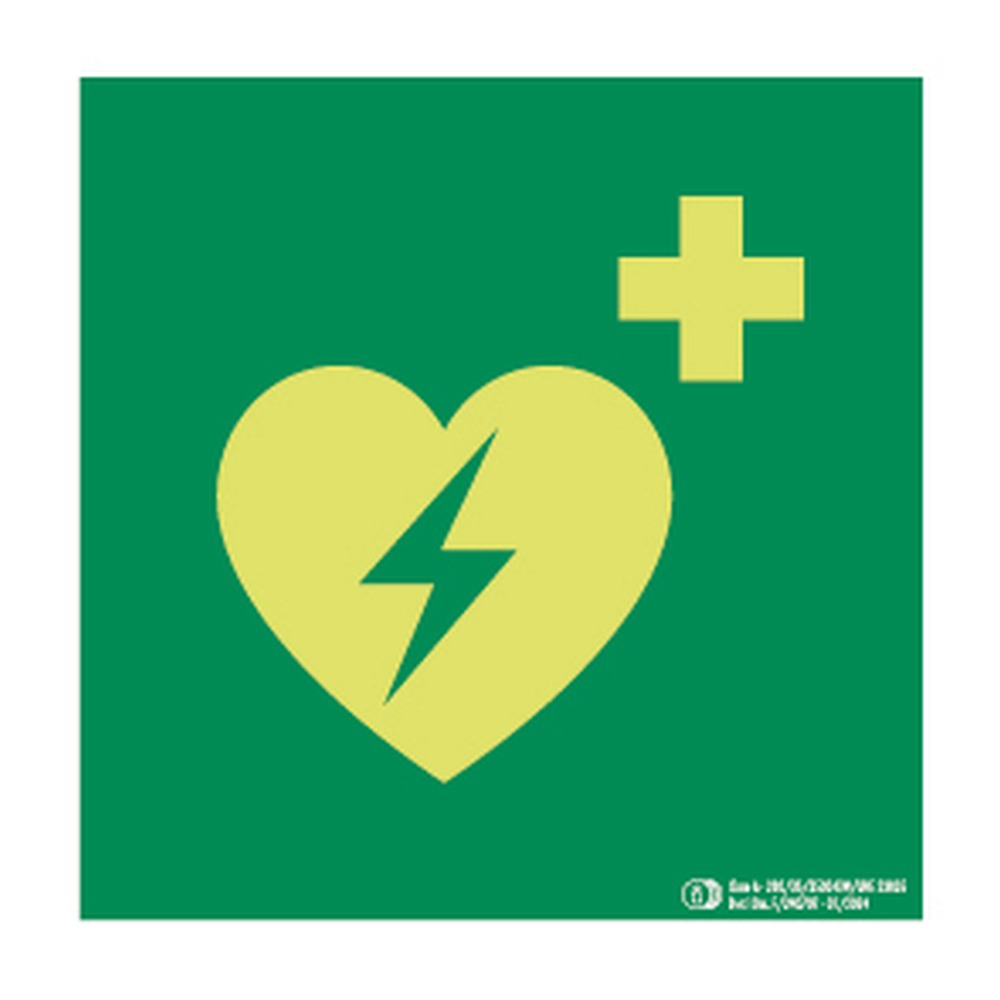

Pictograma fotoluminiscente «Desfibrilador (DEA)» según UNE 23034:2023 y UNE-EN ISO 7010 (E010).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
El termino DEA (Desfibrilador Externo Automatico) es el mas extendido en España y engloba tanto los modelos totalmente automaticos como los DESA (Desfibrilador Externo Semi-Automatico), que requieren que el usuario pulse un boton para administrar la descarga. En la practica, ambos tipos usan el mismo pictograma normalizado segun UNE-EN ISO 7010:2020 y se señalizan con la misma señal. La diferencia operativa reside en el nivel de automatizacion del equipo, no en su señalizacion.
DEA son las siglas de Desfibrilador Externo Automatico. Se trata de un dispositivo medico portatil disenado para detectar arritmias cardiacas peligrosas y administrar una descarga electrica controlada con el objetivo de restablecer el ritmo normal del corazon. La señal que lo identifica debe ser claramente visible y conforme a UNE-EN ISO 7010:2020 para que cualquier persona, sin formacion medica previa, pueda localizarlo de inmediato.
Los desfibriladores DEA suelen instalarse en zonas de alto transito y facil acceso: halls de entrada, pasillos principales, vestuarios de instalaciones deportivas o recepciones de grandes superficies. El RD 513/2017 y las ordenanzas municipales de cardioproteccion obligan a señalizar su ubicacion de forma visible. La señal EYS-320 debe colocarse a una altura que garantice visibilidad a distancia, siguiendo las indicaciones del RD 485/1997 Anexo III sobre señales de salvamento y socorro.
Ante un paro cardiaco, el protocolo basico es: 1) llamar al 112, 2) iniciar RCP inmediatamente, 3) localizar el DEA siguiendo la señal y encenderlo. El propio equipo guia al rescatador mediante instrucciones de voz paso a paso: colocar los electrodos, analizar el ritmo cardiaco y, si procede, administrar la descarga. La señalizacion correcta del punto DEA es determinante para reducir el tiempo de respuesta, ya que cada minuto sin desfibrilacion reduce la supervivencia aproximadamente un 10 %.
Si. El RD 485/1997 Anexo III obliga a señalizar todos los equipos de primeros auxilios y salvamento, categoria en la que se incluyen los desfibriladores externos automaticos. Adicionalmente, el RD 513/2017 exige señalizacion de los medios de PCI en instalaciones de uso publico. Muchas comunidades autonomas disponen ademas de normativa especifica de cardioproteccion que refuerza esta obligacion. El incumplimiento puede derivar en sanciones y en el bloqueo de la licencia de actividad.
