Señal de evacuacion Empujar barra para abrir Clase A, fabricada en materiales fotoluminiscentes de alta calidad conformes a UNE 23034 y al pictograma normalizado UNE-EN ISO 7010:2020. Indica la accion correcta sobre puertas antipanico en rutas de evacuacion y emergencia, cumpliendo lo dispuesto en el RD 485/1997 Anexo III.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|

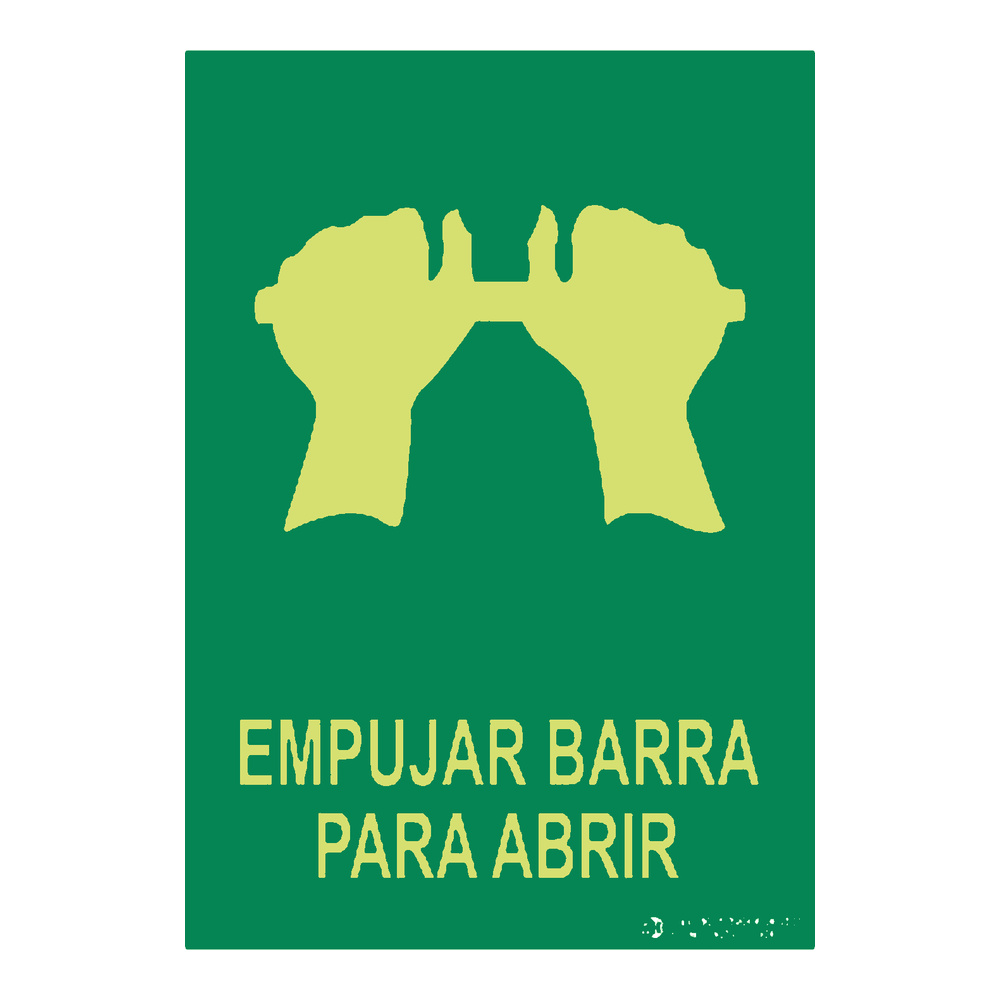

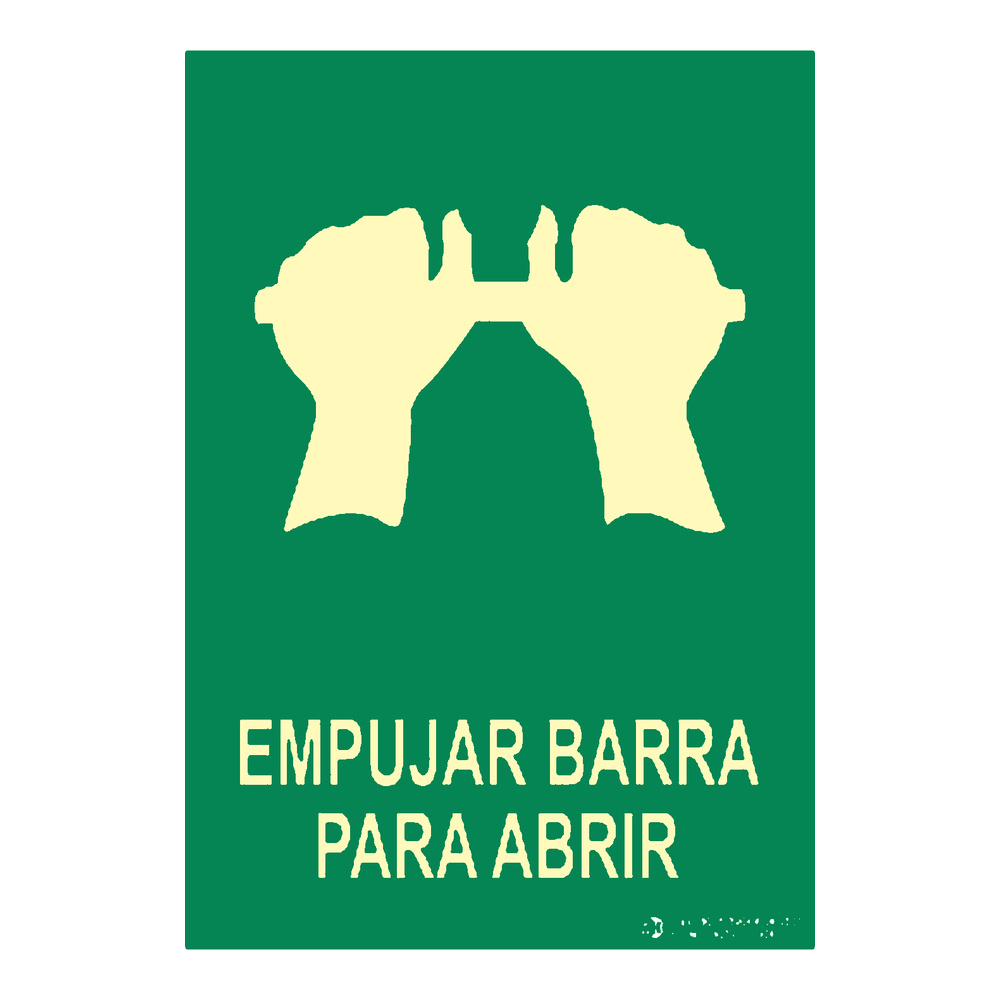

Rectangular · mm × mm
|

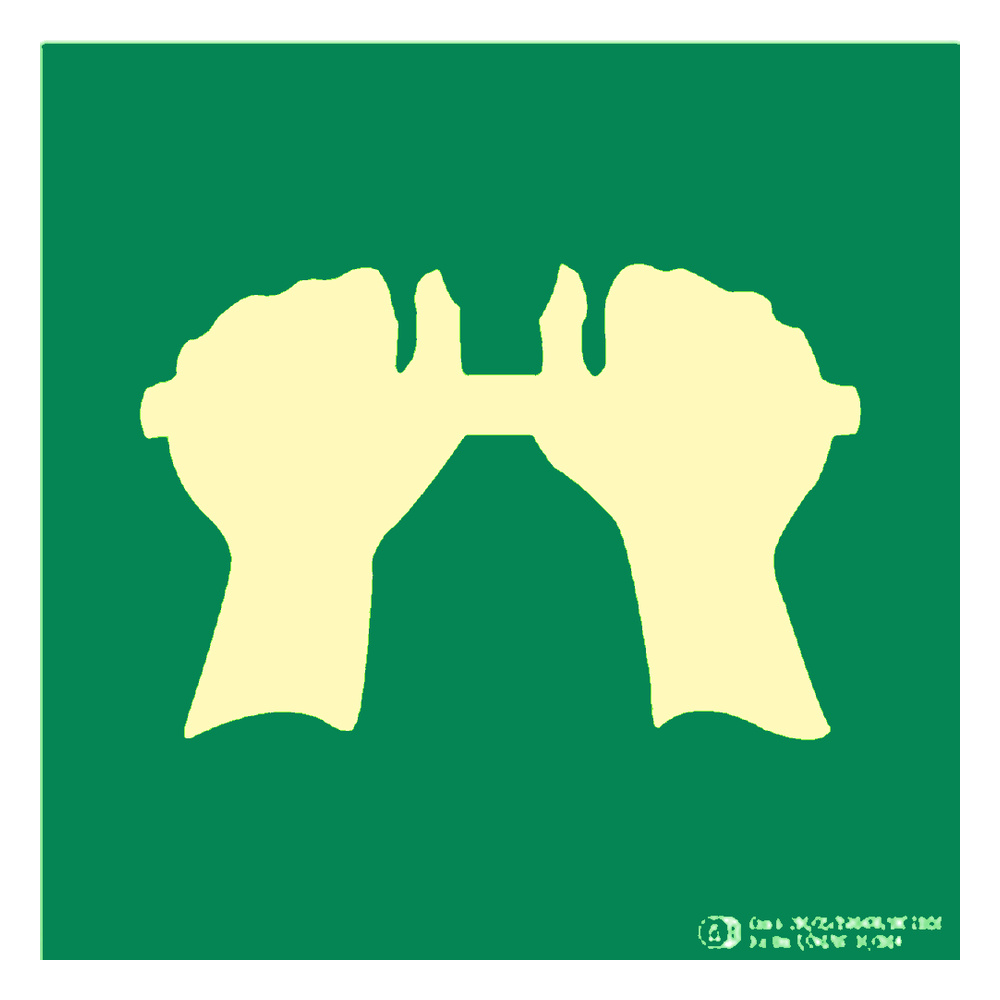

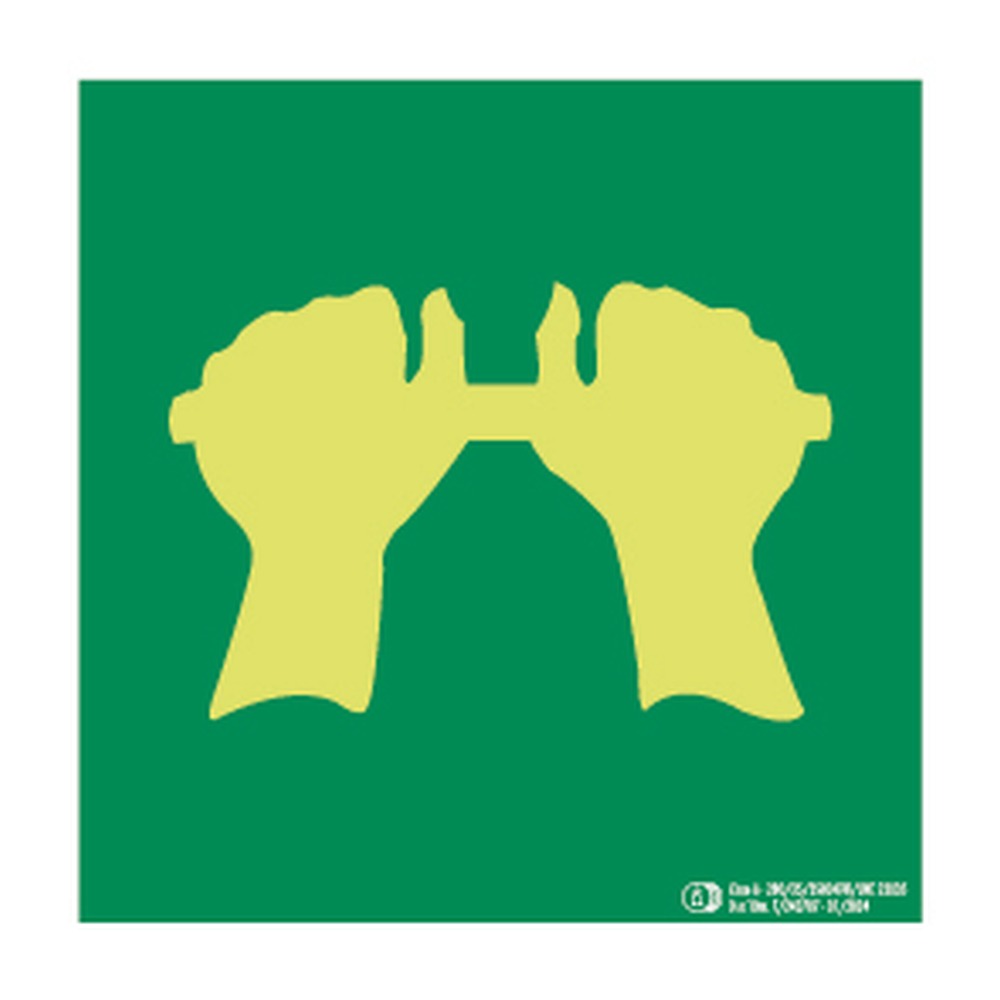

Pictograma fotoluminiscente «Empujar barra para abrir» (puertas con barra antipánico) según UNE 23034:2023.
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Debe instalarse sobre la puerta o a la altura de los ojos, bien visible desde la direccion de aproximacion. El RD 485/1997 Anexo III establece que las señales de evacuacion han de ser perfectamente visibles, incluso con iluminacion de emergencia reducida. En puertas antipanico de uso publico, el CTE DB-SI seccion 3 refuerza esta obligacion. Se recomienda ademas una segunda señal a nivel inferior para garantizar la visibilidad ante humo.
Las señales de evacuacion estan reguladas principalmente por el RD 485/1997 Anexo III (centros de trabajo), el CTE DB-SI seccion 3 (edificios de uso publico) y el RD 513/2017 para instalaciones de PCI. El pictograma especifico debe cumplir UNE-EN ISO 7010:2020, y las propiedades fotoluminiscentes del soporte han de ajustarse a UNE 23034 para asegurar visibilidad en emergencias.
Clase A es la categoria de mayor rendimiento fotoluminiscente segun UNE 23035: garantiza una luminancia residual superior a 0,3 mcd/m² tras 60 minutos en oscuridad. Esto la hace apta para edificios de alta ocupacion, hospitales, hoteles y recintos industriales donde el tiempo de evacuacion es critico. Las señales de Clase A son las exigidas en las instalaciones sometidas al RD 513/2017 y recomendadas por el CTE DB-SI.
La señal EYS-315 se fabrica en soporte fotoluminiscente de alta calidad, con pigmentos de aluminiato de estroncio que cumplen UNE 23034. El sustrato rigido (PVC o poliestireno fotoluminiscente segun formato) garantiza durabilidad en entornos industriales y de evacuacion. La impresion del pictograma es resistente a la humedad y al roce, asegurando la legibilidad a lo largo de la vida util de la instalacion.
Si. El RD 485/1997 Anexo III no distingue entre puertas de uso cotidiano o de emergencia exclusiva: toda via de evacuacion debe estar señalizada de forma clara. Ademas, en caso de evacuacion bajo estres o con personas no familiarizadas con el edificio, la ausencia de señal puede provocar retrasos peligrosos. La obligacion se aplica en centros de trabajo, establecimientos publicos e instalaciones industriales con independencia de la frecuencia de uso de la puerta.
