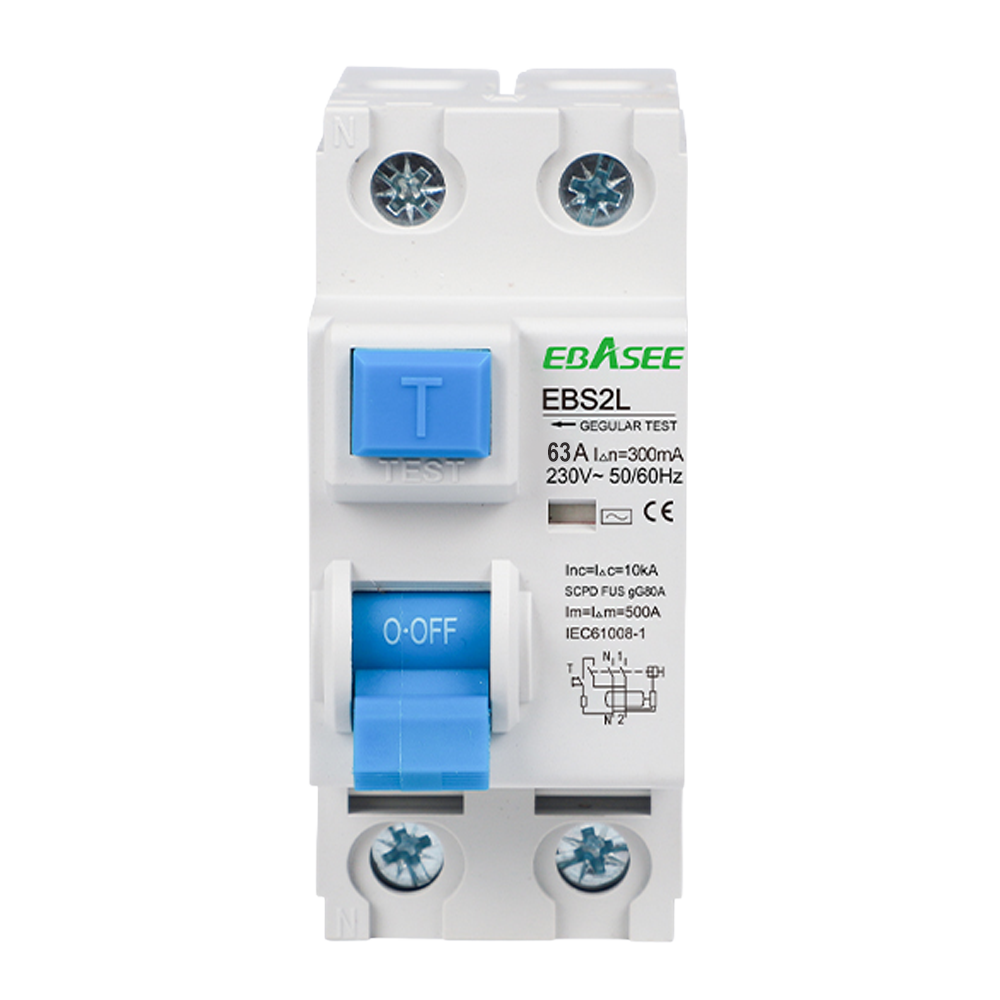

Interruptor diferencial de 2 polos (1P+N) para instalaciones monofásicas con corriente nominal de 63 A y sensibilidad de 300 mA. Tipo de disparo AC, tensión nominal 240 V, capacidad de corte nominal 6000 A. Montaje en carril DIN de 35 mm. Cumple IEC/EN 61008-1. Grado de protección IP20.
El EBS2L 63A 1P+N 300mA AC es un interruptor diferencial bipolar diseñado para instalaciones monofásicas. Con una sensibilidad de 300 mA y tipo de disparo AC, protege frente a corrientes de fuga de naturaleza senoidal pura. Su construcción cumple la norma IEC/EN 61008-1 y se instala sobre carril DIN de 35 mm.
El dispositivo opera a una tensión nominal de 240 V con frecuencia de 50/60 Hz y ofrece una capacidad de corte nominal de 6000 A, actuando igualmente como fusible de protección frente a cortocircuitos hasta ese mismo valor. La corriente máxima interrumpible alcanza los 630 A. La tensión de aislamiento es de 500 V y la tensión pico soportada de 6000 V. El tipo de fuga detectada es electromagnética, apropiado para cargas resistivas y cargas inductivas con componente de corriente alterna pura.
Admite tres tipos de terminal: cable, barra colectora (pin-type busbar) y barra tipo U. La conexión puede realizarse tanto por la parte superior como por la inferior, con una sección máxima de 35 mm² (AWG 18/1) en ambos lados. El par de apriete recomendado es de 2,5 Nm. Para la corriente nominal de 50-63 A se recomienda un conductor de 16 mm²; para el rango 63-80 A, de 25 mm². Sus dimensiones compactas de 35,9 × 81,7 × 74,0 mm (An × Al × Fo) facilitan la integración en cuadros eléctricos con espacio reducido.
| Campo | Valor |
|---|---|
| Corriente nominal | 63 A |
| Número de polos | 2P (1P+N) — Monofásico |
| Sensibilidad nominal | 300 mA |
| Tipo de disparo | AC |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Tensión pico | 6000 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Fusible de protección cortocircuitos | 6000 A |
| Corriente máxima interrumpible | 630 A |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) / Barra tipo U |
| Conexión | Superior / Inferior |
| Sección de conexión (superior) | 35 mm² AWG 18/1 |
| Sección de conexión (inferior) | 35 mm² AWG 18/1 |
| Conductor recomendado 50-63 A | 16 mm² |
| Conductor recomendado 63-80 A | 25 mm² |
| Torque de apriete | 2,5 Nm |
| Grado de polución | 2 |
| Grado de protección | IP20 |
| Temperatura de operación | -5 — 40 °C |
| Temperatura de almacenamiento | -25 — 70 °C |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Dimensiones (An × Al × Fo) | 35,9 × 81,7 × 74,0 mm |
| Norma | IEC/EN 61008-1 |
