Seccionador/aislador manual tetrapolar de 40 A para instalaciones trifásicas. Tensión nominal 400 V, tensión de aislamiento 500 V, tensión asignada de impulso 4000 V. Montaje en carril DIN de 35 mm (EN 60175), sección de cable hasta 25 mm², grado de protección IP20. Vida eléctrica de 4000 operaciones y mecánica de 10 000 ciclos. Cumple IEC/EN 60947-3. Dimensiones: 72 × 81 × 78,5 mm.

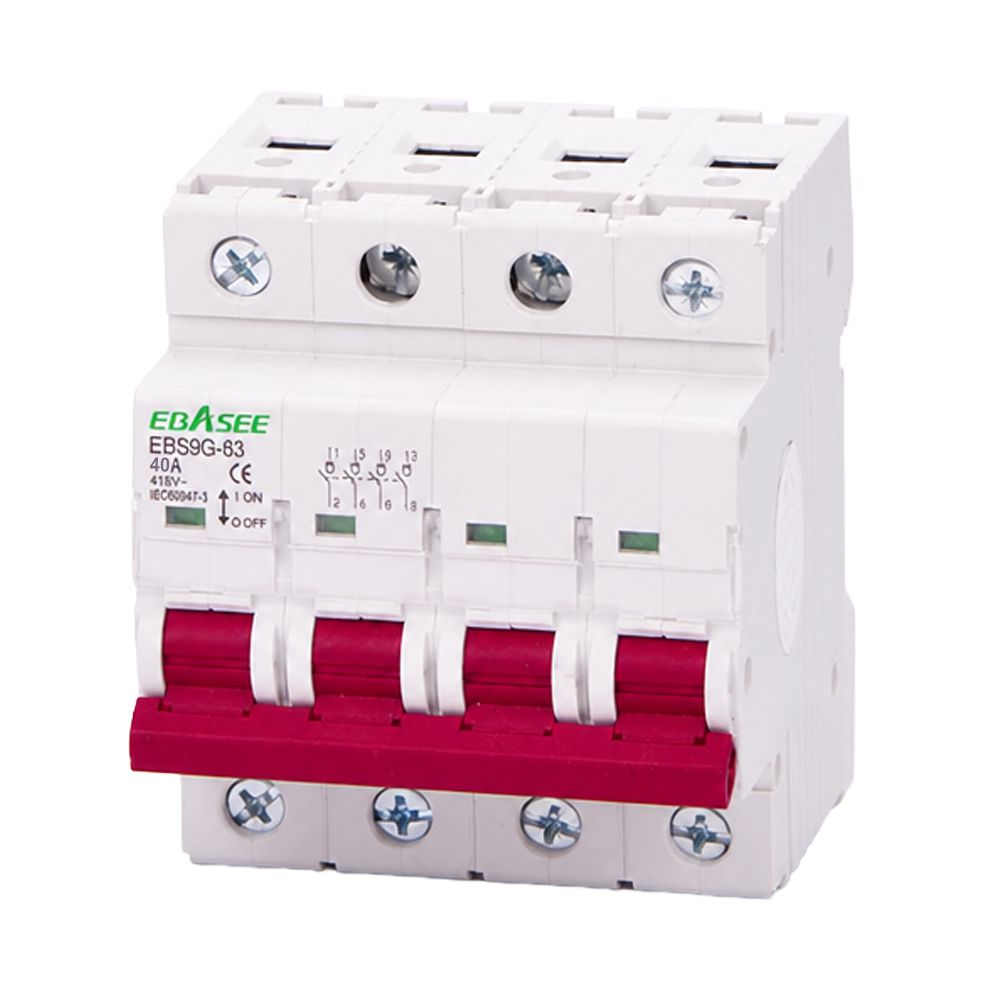

El EBS9G-4P-40A de Shanghai Ebasee Electric es un interruptor seccionador/aislador manual de 4 polos diseñado para realizar funciones de aislamiento y maniobra en circuitos de corriente alterna trifásica. Su formato modular y su montaje en carril DIN de 35 mm facilitan la integración en cuadros eléctricos residenciales, comerciales e industriales, proporcionando un punto de corte claramente definido para operaciones de mantenimiento y aislamiento independiente de las protecciones contra sobreintensidades.
Con una corriente nominal de 40 A y tensión nominal de 400 V a 50/60 Hz, el EBS9G-4P-40A soporta una tensión asignada de impulso de 4000 V y una tensión dieléctrica de ensayo de 2 kV durante 1 minuto. La corriente nominal de duración admisible es de 1 kA durante 1 s. La tensión de aislamiento alcanza los 500 V, con un grado de polución 2. En cuanto a la durabilidad, ofrece una vida eléctrica de 4000 operaciones y una vida mecánica de 10 000 ciclos, valores adecuados para instalaciones de uso frecuente.
El dispositivo se instala en carril DIN de 35 mm conforme a EN 60175, admitiendo secciones de cable de hasta 25 mm². Sus dimensiones compactas de 72 mm de ancho, 81 mm de alto y 78,5 mm de fondo optimizan el espacio en el cuadro. El grado de protección IP20 lo hace apto para instalación en interior dentro de envolventes. La temperatura de operación admitida va de −5 °C a 40 °C. Cumple la norma IEC/EN 60947-3 sobre interruptores y seccionadores de baja tensión.
| Campo | Valor |
|---|---|
| Número de polos | 4P (trifásico) |
| Corriente nominal | 40 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de ensayo (1 min) | 2 kV |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 °C a 40 °C |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 72 × 81 × 78,5 mm |
| Normativa | IEC/EN 60947-3 |
