Protector contra sobretensiones transitorias AC de la serie EBS2U con configuración 3+N polos para instalaciones trifásicas. Corriente máxima de descarga 40 kA, corriente nominal 20 kA, nivel de protección inferior a AC 1,5 kV y tiempo de respuesta de 25 ns. Tensión de operación nominal AC 275 V. Instalación en carril DIN de 35 mm, sección de conductor 4-35 mm², indicador de estado verde/rojo, grado de protección IP20 y rango de temperatura −40 a 80 °C.

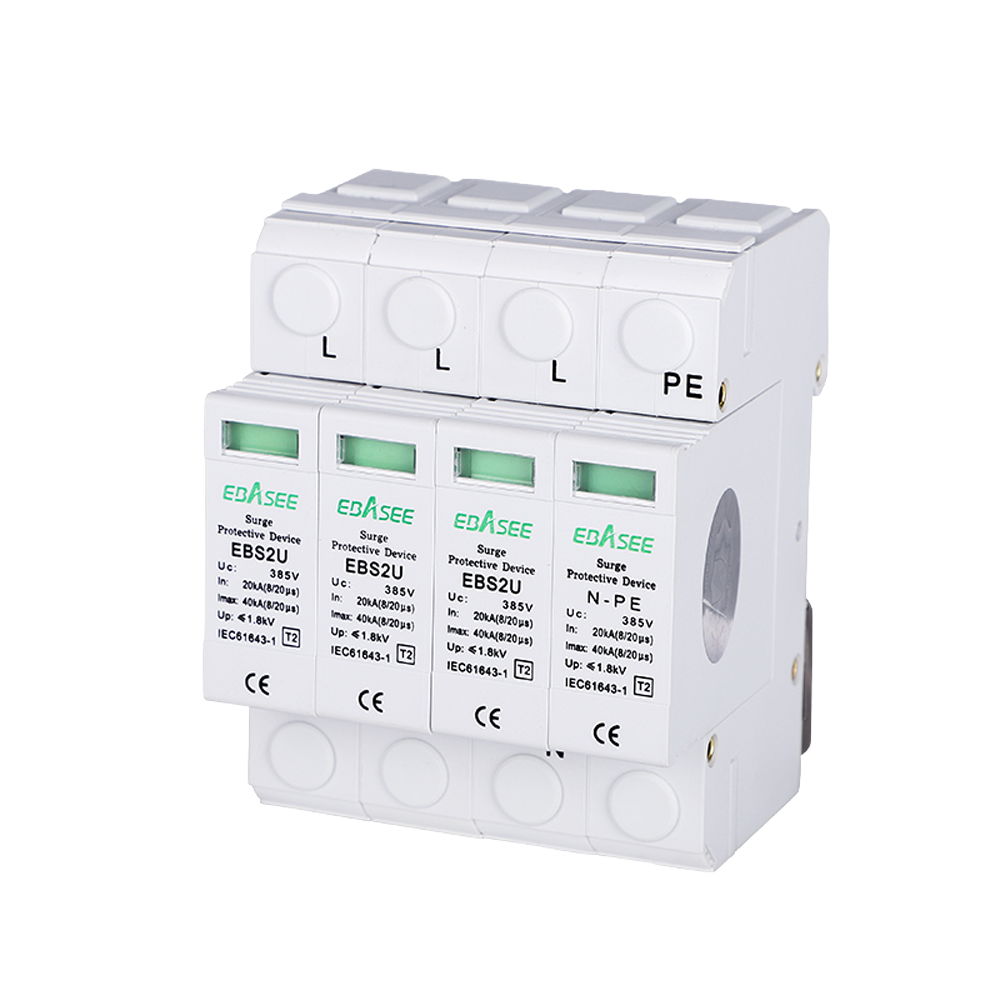

El EBS2U-40kA-T2-3P+N es un dispositivo de protección contra sobretensiones transitorias (SPD) para redes de corriente alterna, diseñado para instalaciones trifásicas con configuración 3+N polos. Pertenece a la serie EBS2U de Shanghai Ebasee Electric y está concebido para limitar los picos de tensión generados por descargas atmosféricas o perturbaciones de la red eléctrica, salvaguardando los equipos conectados aguas abajo.
Aviso: no existe ficha técnica oficial del fabricante disponible para este producto; los datos proceden exclusivamente de la información publicada por el distribuidor oficial.
El dispositivo se clasifica como protector de Tipo 2 (T2), indicado para su instalación en cuadros de distribución secundarios de instalaciones residenciales, comerciales e industriales. La configuración 3+N polos cubre simultáneamente las tres fases y el neutro de la red trifásica, ofreciendo una protección coordinada frente a sobretensiones transitorias de origen atmosférico o de conmutación. La corriente máxima de descarga es de 40 kA y la corriente nominal de descarga de 20 kA, con un nivel de protección de tensión inferior a AC 1,5 kV y un tiempo de respuesta ultrarrápido de 25 ns, valores que garantizan una actuación eficaz ante frentes de onda rápidos.
El EBS2U-40kA-T2-3P+N se monta sobre carril DIN simétrico de 35 mm estándar, integrándose de forma modular junto al resto de protecciones del cuadro eléctrico. La sección de conductor recomendada está comprendida entre 4 y 35 mm², lo que permite su uso con la mayoría de cableados habituales en instalaciones de baja tensión. Su diseño modular facilita tanto la instalación inicial como la sustitución del cartucho cuando sea necesario.
Incorpora un indicador visual de estado verde/rojo que permite comprobar de un vistazo si el dispositivo está operativo (verde) o si el elemento protector ha alcanzado su límite y requiere sustitución (rojo). La carcasa está fabricada en plástico que cumple la clasificación de inflamabilidad UL94 V-0, lo que garantiza resistencia a la propagación de llama. El grado de protección es IP20, apto para instalación en el interior de cuadros eléctricos cerrados.
El dispositivo opera en un rango de temperatura de −40 a 80 °C, lo que lo hace apto para entornos con condiciones térmicas exigentes, tanto en aplicaciones industriales como en instalaciones situadas en exteriores bajo cubierta o en zonas climáticamente adversas.
| Gama | Protector contra sobretensiones transitorias AC |
|---|---|
| Modelo | EBS2U-40kA-T2-3P+N |
| Número de polos | 3+N |
| Tensión de operación nominal | AC 275 V |
| Corriente máxima de descarga (Imax) | 40 kA |
| Corriente nominal de descarga (In) | 20 kA |
| Nivel de protección de tensión (Up) | AC < 1,5 kV |
| Tiempo de respuesta | 25 ns |
| Tipo de protección | T2 |
| Método de instalación | Carril DIN de 35 mm |
| Sección del conductor recomendada | 4–35 mm² |
| Indicador de estado | Verde / rojo |
| Material | Plástico, cumple UL94 V-0 |
| Grado de protección | IP20 |
| Temperatura de operación | −40 a 80 °C |
| Dimensiones (Al × F × An) | 90 × 70 × 72 mm |
