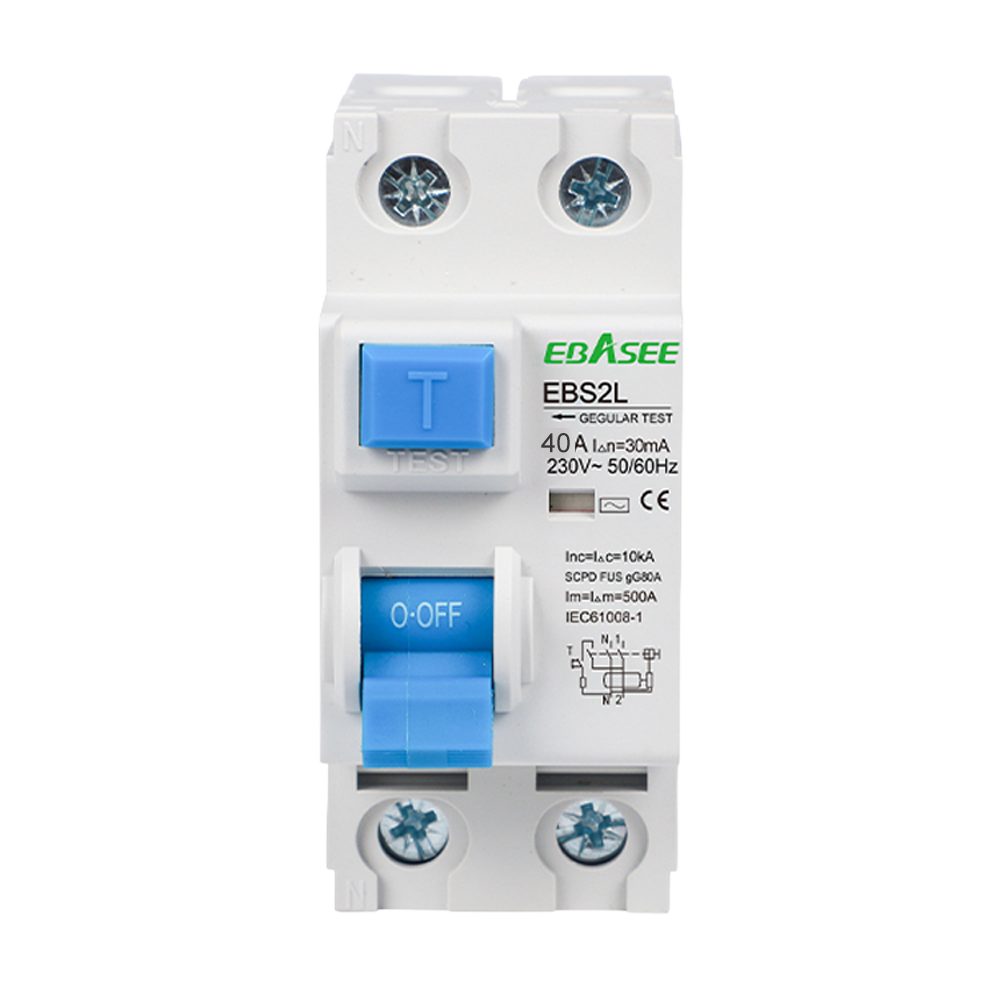

Shanghai Ebasee Electric EBS2L-40A-1P+N-30mA-AC Interrupto

Shanghai Ebasee Electric EBS2L-40A-1P+N-30mA-AC Interruptor Diferencial Monofásico 40 A

SKU: EBS2L-40A-1P_N-30MA-AC

Interruptor diferencial modular de 2 polos (1P+N) para instalaciones monofásicas, corriente nominal 40 A, sensibilidad 30 mA y tipo de disparo AC. Tecnología de fuga electromagnética. Montaje en carril DIN de 35 mm (EN 60175). Tensión nominal 240 V, tensión de aislamiento 500 V, capacidad de salto nominal 6000 A y corriente máxima interrumpible 630 A. Grado de protección IP20. Cumple IEC/EN 61008-1. Dimensiones: 35,9 × 81,7 × 74,0 mm.

Oferta -35%
Shanghai Ebasee Electric Otros Otros Diferencial 40A 1P+N
€10.40 €6.79 +IVA
Ahorras: €3.61 ( -35% )
En stock

Interruptor diferencial Ebasee EBS2L: protección monofásica de 40 A con sensibilidad de 30 mA

El EBS2L-40A-1P+N-30mA-AC de Shanghai Ebasee Electric es un interruptor diferencial modular de 2 polos (1P+N) diseñado para detectar corrientes de fuga a tierra en instalaciones monofásicas y desconectar el circuito cuando la corriente de fuga supera los 30 mA. Su tecnología de disparo electromagnética y su conformidad con la norma IEC/EN 61008-1 lo hacen apto para cuadros eléctricos residenciales, comerciales e industriales.

Características eléctricas

El dispositivo opera a una tensión nominal de 240 V AC con una tensión de aislamiento de 500 V y frecuencia nominal de 50/60 Hz. La capacidad de salto nominal alcanza los 6000 A, la tensión pico es de 6000 V y la corriente máxima interrumpible es de 630 A. El fusible de protección contra cortocircuitos admite igualmente 6000 A. El tipo de disparo AC lo hace sensible exclusivamente a corrientes de fuga alternas sinusoidales, complementando la protección frente a sobreintensidades que proporcionan los interruptores magnetotérmicos.

Instalación y conexión

El EBS2L-40A-1P+N-30mA-AC se monta sobre carril DIN simétrico de 35 mm conforme a EN 60175. Admite tres tipos de terminal: cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U. La conexión puede realizarse indistintamente por la parte superior o inferior. La sección máxima de conductor admitida en ambos bornes es de 35 mm² (AWG 18/1), y la sección recomendada para la corriente nominal de 32 a 50 A es de 10 mm². El par de apriete de los bornes es de 2,5 Nm.

Durabilidad y condiciones ambientales

La vida útil eléctrica es de 4000 operaciones bajo carga nominal, y la vida mecánica alcanza los 8000 ciclos de maniobra. El grado de polución es 2 y el grado de protección IP20, concebido para instalación en el interior de cuadros de distribución. La temperatura de operación abarca de −5 °C a +40 °C, y la de almacenamiento de −25 °C a +70 °C.

Especificaciones técnicas

Gama Interruptor diferencial
Corriente nominal 40 A
Número de polos 2P (1P+N, monofásico)
Sensibilidad nominal 30 mA
Tipo de disparo AC
Tipo de fuga Electromagnética
Tensión nominal 240 V
Tensión de aislamiento 500 V
Frecuencia nominal 50/60 Hz
Capacidad de salto nominal 6000 A
Fusible de protección cortocircuitos 6000 A
Tensión pico 6000 V
Corriente máxima interrumpible 630 A
Montaje Carril DIN 35 mm (EN 60175)
Tipo de terminal Cable / Barra colectora tipo pin / Barra tipo U
Conexión Superior / inferior
Sección conexión superior 35 mm² AWG 18/1
Sección conexión inferior 35 mm² AWG 18/1
Sección conductor recomendada 10 mm² (para 32–50 A)
Par de apriete 2,5 Nm
Vida eléctrica 4000 operaciones
Vida mecánica 8000 ciclos
Grado de protección IP20
Grado de polución 2
Temperatura de operación −5 °C a +40 °C
Temperatura de almacenamiento −25 °C a +70 °C
Dimensiones (An × Al × Fo) 35,9 × 81,7 × 74,0 mm
Normativa IEC/EN 61008-1
