Interruptor diferencial modular monofásico (RCCB) de la serie EBS2L, 25 A, 2 polos (1P+N), sensibilidad 30 mA y tipo de disparo A (detecta corrientes alternas sinusoidales y pulsantes continuas). Tecnología electromagnética. Tensión nominal 240 V, aislamiento 500 V, capacidad de salto 6000 A. Montaje en carril DIN 35 mm. IP20. Cumple IEC/EN 61008-1. Dimensiones: 35,9 × 81,7 × 74,0 mm.

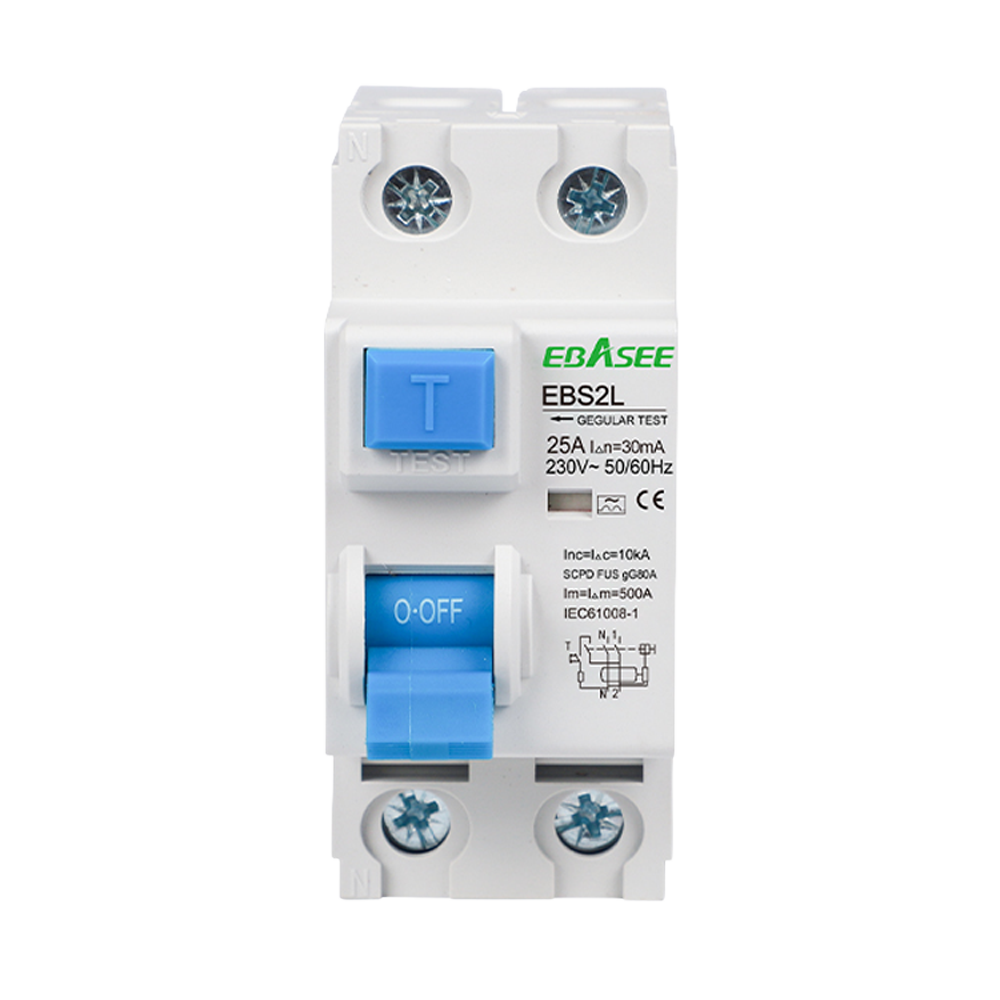

El EBS2L-25A-1P+N-30mA-A de Shanghai Ebasee Electric es un interruptor diferencial modular de 2 polos (1P+N) diseñado para instalaciones monofásicas. Con una corriente nominal de 25 A y una sensibilidad de 30 mA, detecta corrientes de fuga a tierra y desconecta el circuito en cuanto estas superan el umbral configurado, protegiendo a las personas frente a contactos directos e indirectos y a la instalación frente a fallos de aislamiento.
El tipo de disparo A amplía la cobertura respecto al estándar AC: además de corrientes de fuga alternas sinusoidales, detecta corrientes pulsantes continuas, lo que resulta imprescindible en circuitos con cargas electrónicas modernas como variadores de frecuencia, cargadores o electrodomésticos con fuente conmutada. La construcción electromagnética garantiza el disparo sin necesidad de tensión auxiliar, lo que lo hace funcional incluso ante ausencia de tensión en la red.
El dispositivo se acopla sobre carril DIN simétrico de 35 mm conforme a EN 60175. Acepta conexión tanto por la parte superior como por la inferior, y es compatible con cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U. La sección de conductor recomendada para la corriente nominal de 20-25 A es de 5 mm², con un par de apriete de 2,5 Nm. Las secciones máximas admitidas en bornes superior e inferior son de 35 mm² (AWG 18/1).
Trabaja a una tensión nominal de 240 V con tensión de aislamiento de 500 V y es apto para frecuencias de 50 y 60 Hz. La capacidad de salto nominal y el fusible de protección contra cortocircuitos alcanzan los 6000 A, mientras que la corriente máxima interrumpible es de 500 A. La tensión pico soportada es de 6000 V. El grado de polución declarado es 2.
La vida útil eléctrica es de 4000 operaciones bajo carga nominal, y la vida mecánica alcanza los 8000 ciclos de maniobra. El grado de protección IP20 lo hace apto para su instalación en el interior de cuadros de distribución. Soporta temperaturas de operación entre −5 °C y +40 °C, y de almacenamiento entre −25 °C y +70 °C.
Cumple la norma internacional IEC/EN 61008-1, que regula los interruptores automáticos diferenciales sin protección integrada contra cortocircuitos. Es adecuado para viviendas, instalaciones terciarias e industriales ligeras, complementando la protección frente a sobreintensidades que proporcionan los magnetotérmicos. No sustituye al interruptor magnetotérmico: ambos dispositivos deben coordinarse en el cuadro de distribución.
| Gama | Interruptor diferencial |
|---|---|
| Corriente nominal | 25 A |
| Número de polos | 2P — 1P+N (monofásico) |
| Sensibilidad nominal | 30 mA |
| Tipo de disparo | A |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6000 A |
| Fusible de protección cortocircuitos | 6000 A |
| Tensión pico | 6000 V |
| Corriente máxima interrumpible | 500 A |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora pin-type / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior | 35 mm² AWG 18/1 |
| Sección conexión inferior | 35 mm² AWG 18/1 |
| Sección conductor recomendada | 5 mm² (para 20-25 A) |
| Torque de apriete | 2,5 Nm |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 35,9 × 81,7 × 74,0 mm |
| Normativa | IEC/EN 61008-1 |
