Seccionador e interruptor-seccionador modular de la serie BX9G, 4 polos para instalaciones trifásicas, corriente nominal 40 A, tensión nominal 415 V, frecuencia 50/60 Hz, contacto 1-0-2. Montaje en carril DIN de 35 mm (EN 60175), sección de cable hasta 16 mm², grado de protección IP20. Vida eléctrica 1.500 operaciones, vida mecánica 8.500 ciclos. Cumple IEC/EN 60947-3.

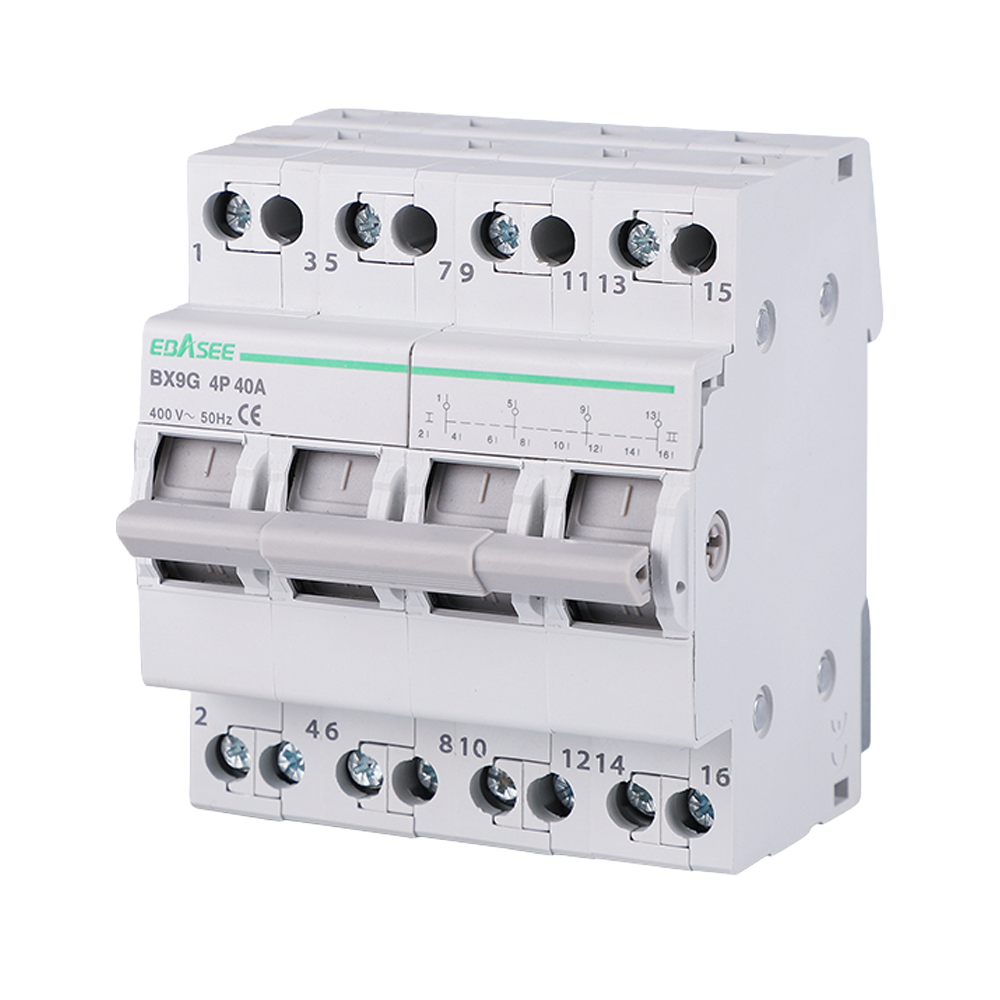

El Ebasee BX9G-63-4P-40A es un interruptor-seccionador modular diseñado para realizar funciones de corte, aislamiento y maniobra de circuitos eléctricos en corriente alterna. Con 4 polos para configuraciones trifásicas y una corriente nominal de 40 A, se integra fácilmente en cuadros de distribución mediante su montaje en carril DIN de 35 mm.
El contacto 1-0-2 permite seleccionar entre dos posiciones activas o la posición de corte total (0), ofreciendo un punto de aislamiento manual y visible de la alimentación. Esto facilita los trabajos de mantenimiento y la maniobra segura de circuitos sin riesgo de rearme accidental. La posición de conmutación hace posible además gestionar la alimentación entre dos circuitos en determinadas configuraciones de cambio de fuente.
El dispositivo se monta sobre carril DIN de 35 mm conforme a EN 60175, lo que agiliza su integración en cualquier cuadro eléctrico modular. Admite secciones de cable de hasta 16 mm², adecuadas para las intensidades manejadas. Sus dimensiones compactas de 71,2 mm de ancho × 96,7 mm de alto × 75,9 mm de fondo optimizan el espacio disponible en el cuadro.
| Gama | Seccionador / Conmutador manual |
|---|---|
| Número de polos | 4P (Trifásico) |
| Corriente nominal | 40 A |
| Tensión nominal | 415 V |
| Frecuencia nominal | 50/60 Hz |
| Contacto | 1-0-2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 16 mm² |
| Dimensiones (An × Al × Fo) | 71,2 × 96,7 × 75,9 mm |
| Grado de protección | IP20 |
| Vida eléctrica | 1.500 operaciones |
| Vida mecánica | 8.500 ciclos |
| Temperatura de operación | −5 °C a 40 °C |
| Normativa | IEC/EN 60947-3 |
