Seccionador conmutador manual de la serie BX9G-63, 4 polos para instalaciones trifásicas, corriente nominal 32 A a 415 V, frecuencia 50/60 Hz, contacto 1-0-2. Montaje en carril DIN de 35 mm (EN 60715). Sección de cable admitida hasta 16 mm². Grado de protección IP20. Vida eléctrica 1500 operaciones, vida mecánica 8500 ciclos. Cumple IEC/EN 60947-3. Dimensiones: 71,2 × 96,7 × 75,9 mm.

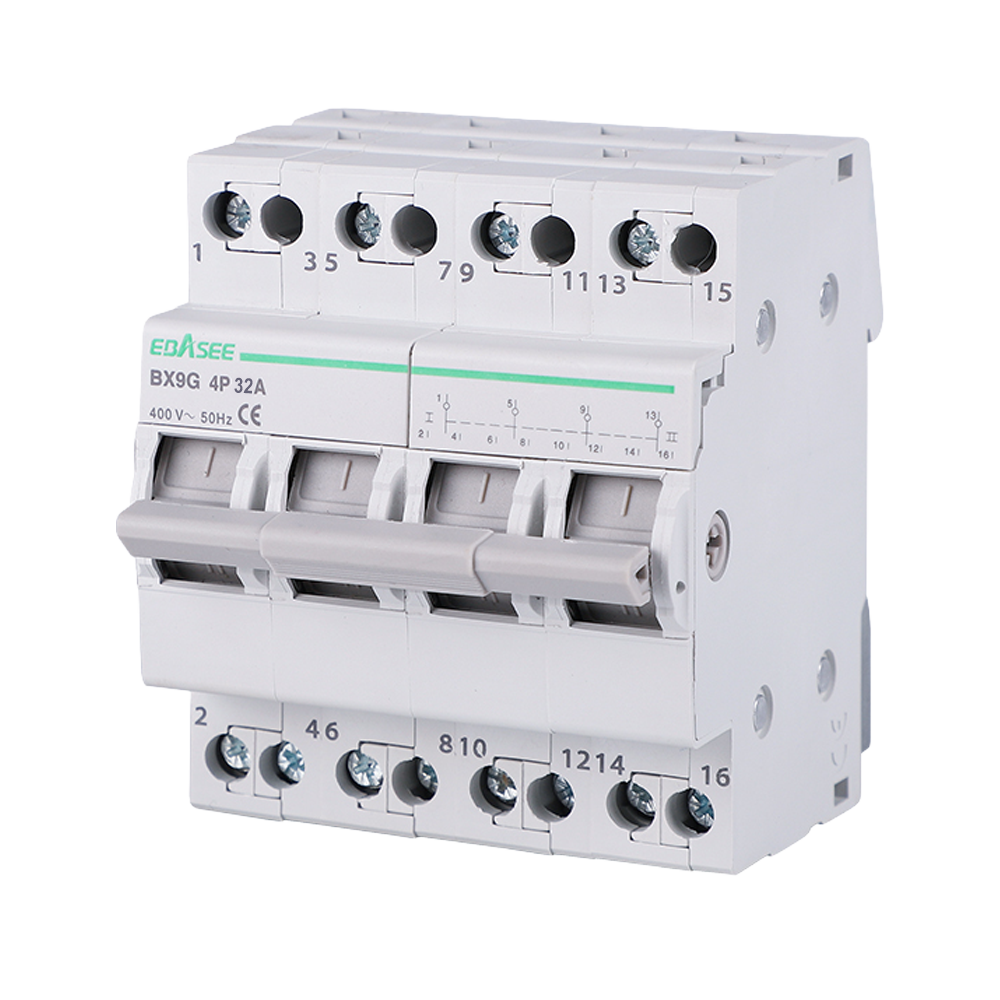

El BX9G-63-4P-32A es un interruptor seccionador y conmutador manual de la serie BX9G-63 de Shanghai Ebasee Electric, concebido para realizar funciones de corte, aislamiento y maniobra de circuitos eléctricos en corriente alterna. Con 4 polos y una corriente nominal de 32 A a 415 V, resulta adecuado para instalaciones trifásicas en cuadros de distribución residenciales, comerciales e industriales.
El dispositivo opera como seccionador y conmutador de fuente gracias a su configuración de contacto 1-0-2, que permite tres posiciones: conexión al circuito 1, posición de corte (0) y conexión al circuito 2. Esta característica posibilita tanto el aislamiento seguro de la alimentación para trabajos de mantenimiento como la conmutación manual entre dos fuentes de suministro. El corte es visible y manual, lo que facilita la verificación del estado del circuito sin necesidad de instrumental adicional.
El seccionador se monta sobre carril DIN de 35 mm conforme a EN 60715 mediante sistema de clipado rápido, facilitando su integración en cualquier cuadro eléctrico estándar. Admite conductores de hasta 16 mm² de sección, compatible con las secciones habituales en circuitos trifásicos de esta intensidad. Su grado de protección IP20 es el habitual para aparatos modulares destinados a instalación en interior de envolventes.
| Gama | Seccionador / Conmutador manual BX9G-63 |
|---|---|
| Número de polos | 4P (Trifásico) |
| Corriente nominal | 32 A |
| Tensión nominal | 415 V |
| Frecuencia nominal | 50/60 Hz |
| Contacto | 1-0-2 |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Sección de cable máxima | 16 mm² |
| Vida eléctrica | 1500 operaciones |
| Vida mecánica | 8500 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | -5 a +40 °C (media diaria ≤ 35 °C) |
| Norma | IEC/EN 60947-3 |
| Dimensiones (An × Al × Fo) | 71,2 × 96,7 × 75,9 mm |
| Contenido del paquete | 1 × seccionador conmutador manual |
