Interruptor magnetotérmico modular tetrapolar (4P) de 40 A con curva de disparo tipo C, tensión nominal 415 V y poder de corte de 6.000 A. Montaje en carril DIN de 35 mm (EN 60175). Terminales para cable o barra colectora tipo pin hasta 25 mm². Vida mecánica de 20.000 ciclos y eléctrica de 6.000 operaciones. Grado de protección IP20. Cumple IEC/EN 60898-1.

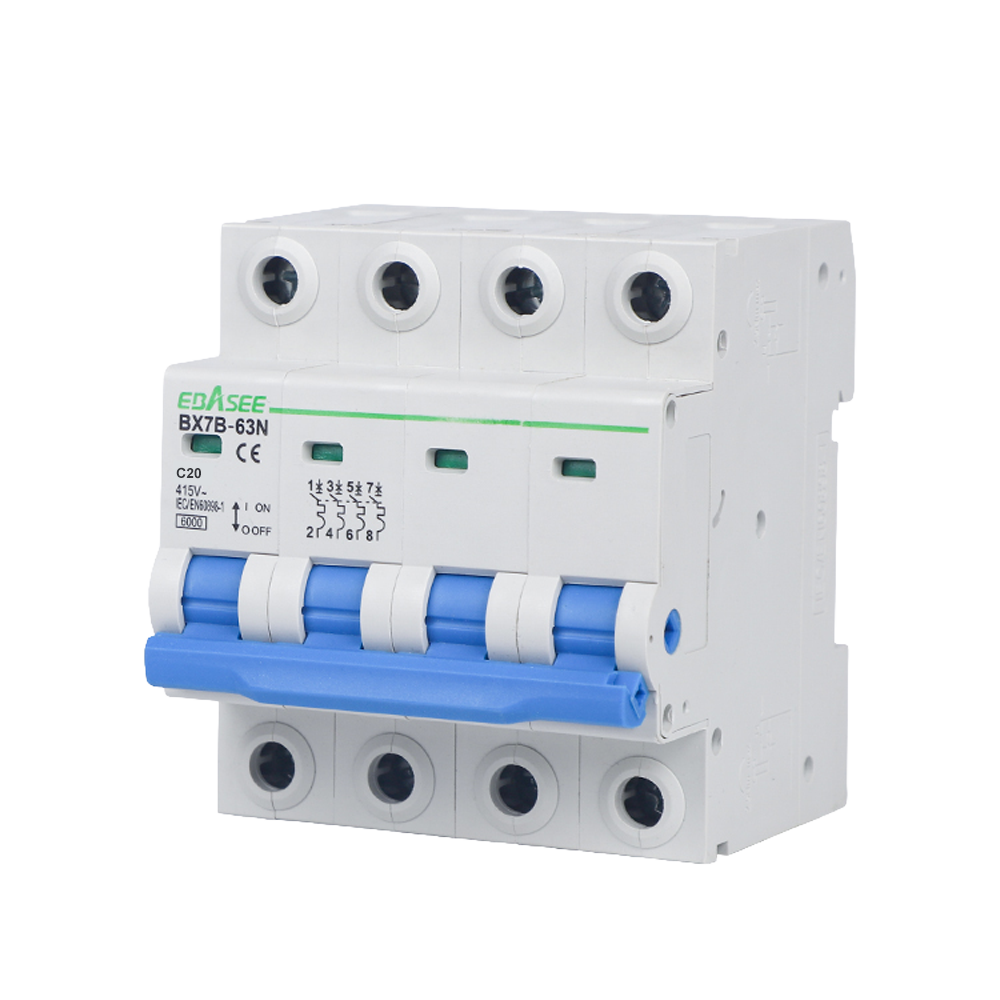

El BX7B-63N-40A-4P es un interruptor magnetotérmico modular tetrapolar de la serie BX7B de Shanghai Ebasee Electric, diseñado para la protección de circuitos eléctricos trifásicos frente a sobrecargas y cortocircuitos. Con una corriente nominal de 40 A, curva de disparo tipo C y un poder de corte de 6.000 A a 415 V, se integra en carril DIN estándar de 35 mm y cumple la norma internacional IEC/EN 60898-1.
Temperatura de referencia para los valores nominales: 30 °C. La sección de conductor recomendada por el fabricante para este rango (25-32 A) es de 6 mm²; consulte al instalador para corrientes de 40 A.
El dispositivo opera a una tensión nominal de 415 V AC con frecuencia de 50/60 Hz. La tensión de aislamiento (Ui) alcanza los 500 V y la tensión pico soportada es de 6.000 V. El poder de corte nominal es de 6.000 A, lo que lo hace apto para cuadros de distribución comerciales e industriales donde pueden producirse corrientes de cortocircuito elevadas. La curva de disparo tipo C actúa magnéticamente entre 5 y 10 veces la intensidad nominal, adecuada para cargas con picos de arranque moderados. El grado de polución de diseño es 2.
El BX7B-63N-40A-4P se instala sobre carril DIN simétrico de 35 mm conforme a EN 60175. Los terminales admiten cable flexible o rígido y barra colectora de tipo pin (pin-type busbar), con una sección máxima de conexión de 25 mm² (AWG 18/3) tanto en el borne superior como en el inferior. El par de apriete recomendado es de 2 Nm. La conexión puede realizarse por la parte superior o inferior del dispositivo.
| Campo | Valor |
|---|---|
| Gama | Interruptor magnetotérmico BX7B |
| Corriente nominal | 40 A |
| Número de polos | 4P (Trifásico) |
| Curva de disparo | Tipo C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Poder de corte nominal | 6.000 A |
| Tensión pico | 6.000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección conexión superior | 25 mm² AWG 18/3 |
| Sección conexión inferior | 25 mm² AWG 18/3 |
| Torque de apriete | 2 Nm |
| Sección conductor recomendada | 6 mm² (para corriente nominal de 25-32 A) |
| Vida eléctrica | 6.000 operaciones |
| Vida mecánica | 20.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 a +40 °C |
| Temperatura de almacenamiento | −25 a +70 °C |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Normativa | IEC/EN 60898-1 |
