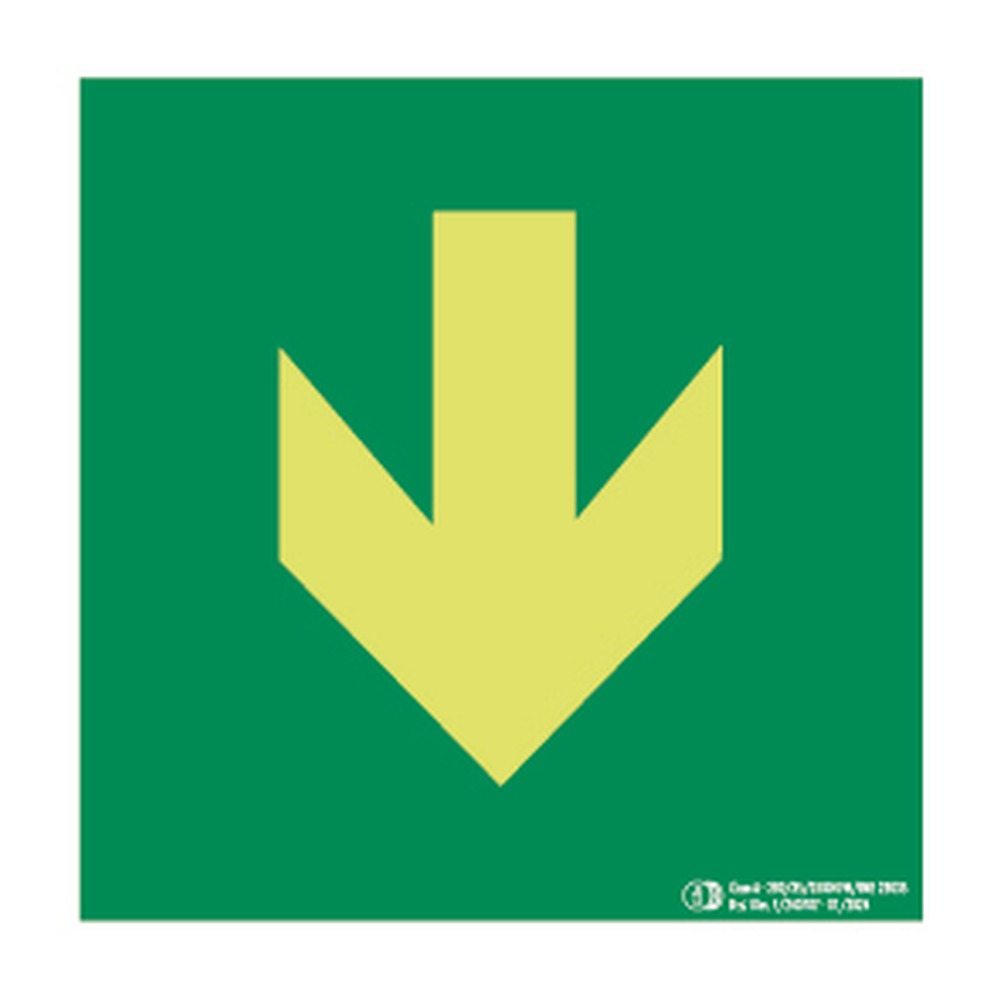

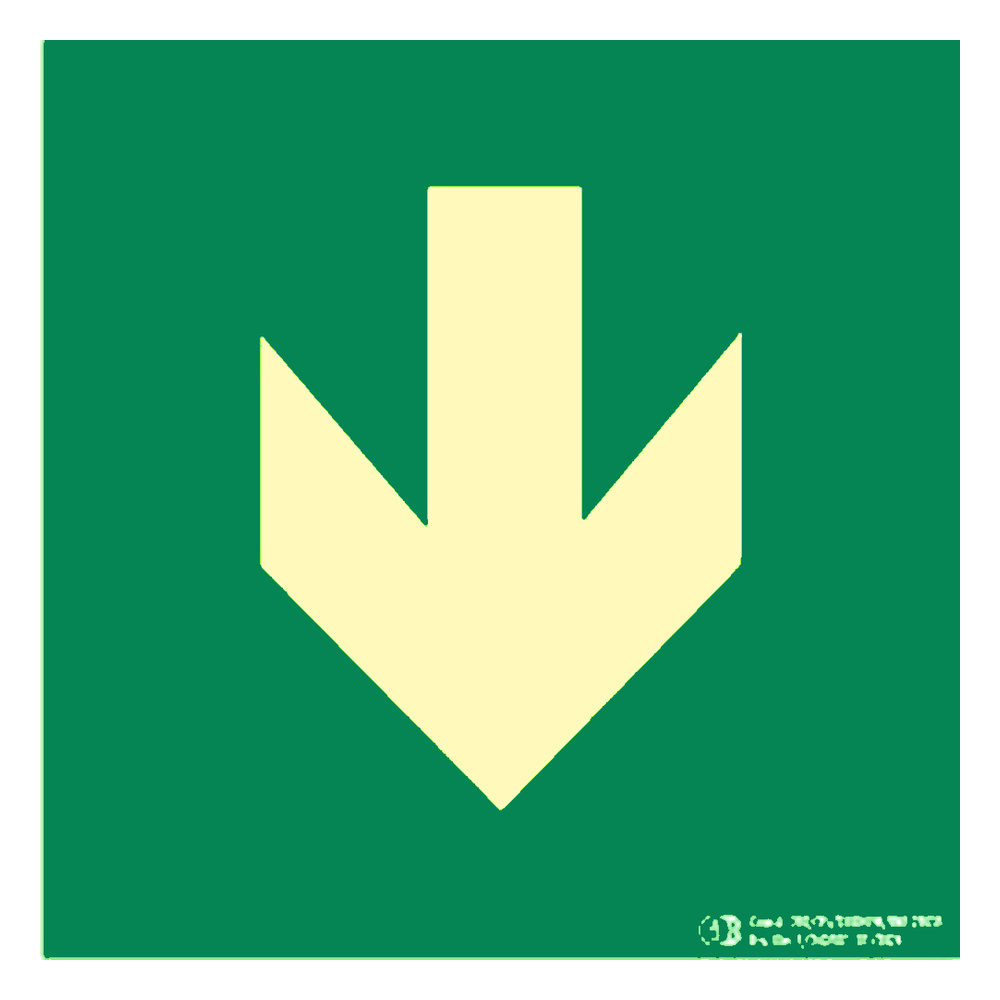

La flecha de evacuacion abajo (EYS-331) indica la direccion de salida hacia la planta inferior en recorridos de emergencia. Fabricada en materiales resistentes como aluminio y PVC fotoluminiscente, cumple con UNE-EN ISO 7010:2020, UNE 23034 y el RD 485/1997 Anexo III. Ideal para escaleras, pasillos y cualquier instalacion que requiera senalizacion de evacuacion homologada.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
Pictograma fotoluminiscente «Flecha direccional de evacuación» según UNE 23034:2023 y UNE-EN ISO 7010 (E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
El RD 485/1997 Anexo III no fija una altura unica, pero establece que la senal debe ser claramente visible desde cualquier punto del recorrido. La practica habitual, recogida en guias tecnicas del INSST, situa las senales de evacuacion entre 2 y 2,5 m del suelo cuando se montan en pared, o en el techo cuando la anchura del pasillo lo requiere. En escaleras, la flecha abajo se coloca siempre antes del primer escalon para evitar confusiones de direccion.
El simbolo combina la figura humana en movimiento (pictograma ISO 7010 E002) con una flecha orientada hacia abajo, indicando que la salida de emergencia mas proxima se alcanza descendiendo. Segun UNE-EN ISO 7010:2020, el fondo es verde con simbolo blanco, color reservado internacionalmente para senales de salvamento y evacuacion. No debe confundirse con senales de direccion de trafico: su uso es exclusivo para rutas de emergencia.
Conforme al RD 485/1997 Anexo III y la guia tecnica del INSST, la senalizacion de evacuacion debe ser: visible desde cualquier punto del recorrido, fotoluminiscente (UNE 23034) para garantizar visibilidad sin electricidad, normalizada segun ISO 7010 y ubicada de forma que no quede obstruida por mobiliario o equipos. Ademas, el RD 513/2017 exige que las instalaciones con sistemas de PCI cuenten con senalizacion complementaria que indique recorridos de evacuacion hasta el exterior o zona segura.
El RD 485/1997 distingue cuatro grandes tipos de senalizacion de seguridad: prohibicion (fondo blanco, circulo rojo), advertencia o peligro (fondo amarillo, triangulo negro), obligacion (fondo azul, circulo blanco) y salvamento o emergencia (fondo verde, simbolo blanco), categoria a la que pertenece esta flecha de evacuacion abajo. Cada tipo responde a un codigo cromatico y geometrico definido por UNE-EN ISO 7010:2020 para garantizar su reconocimiento inmediato.
La diferencia es exclusivamente de orientacion: cada variante indica una direccion de avance distinta dentro del recorrido de evacuacion. La flecha abajo (SKU EYS-331) se usa cuando la salida requiere descender (escaleras, rampas). La flecha arriba senala continuidad en linea recta o acceso a planta superior, y la flecha lateral indica un giro. Todas comparten el mismo pictograma ISO 7010 E002 y el mismo fondo verde obligatorio; solo varia la posicion de la flecha para eliminar cualquier ambiguedad en el recorrido.
