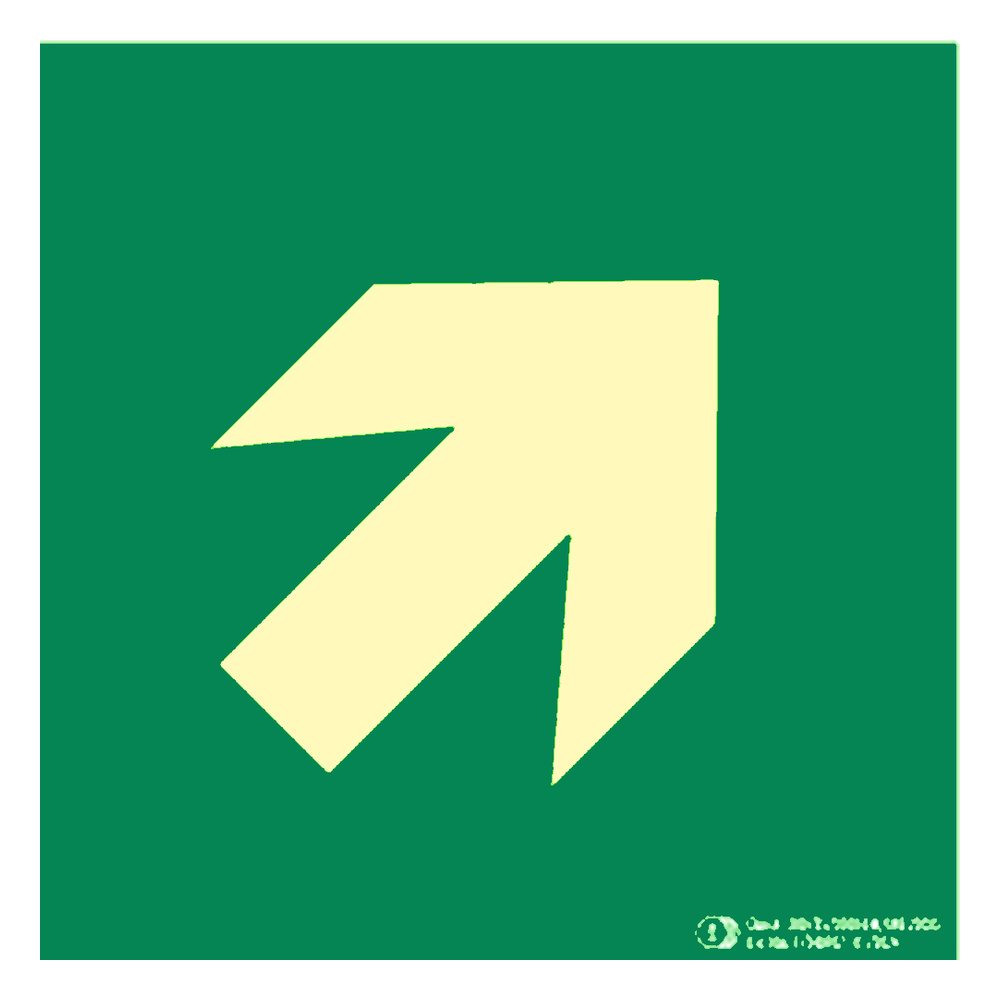

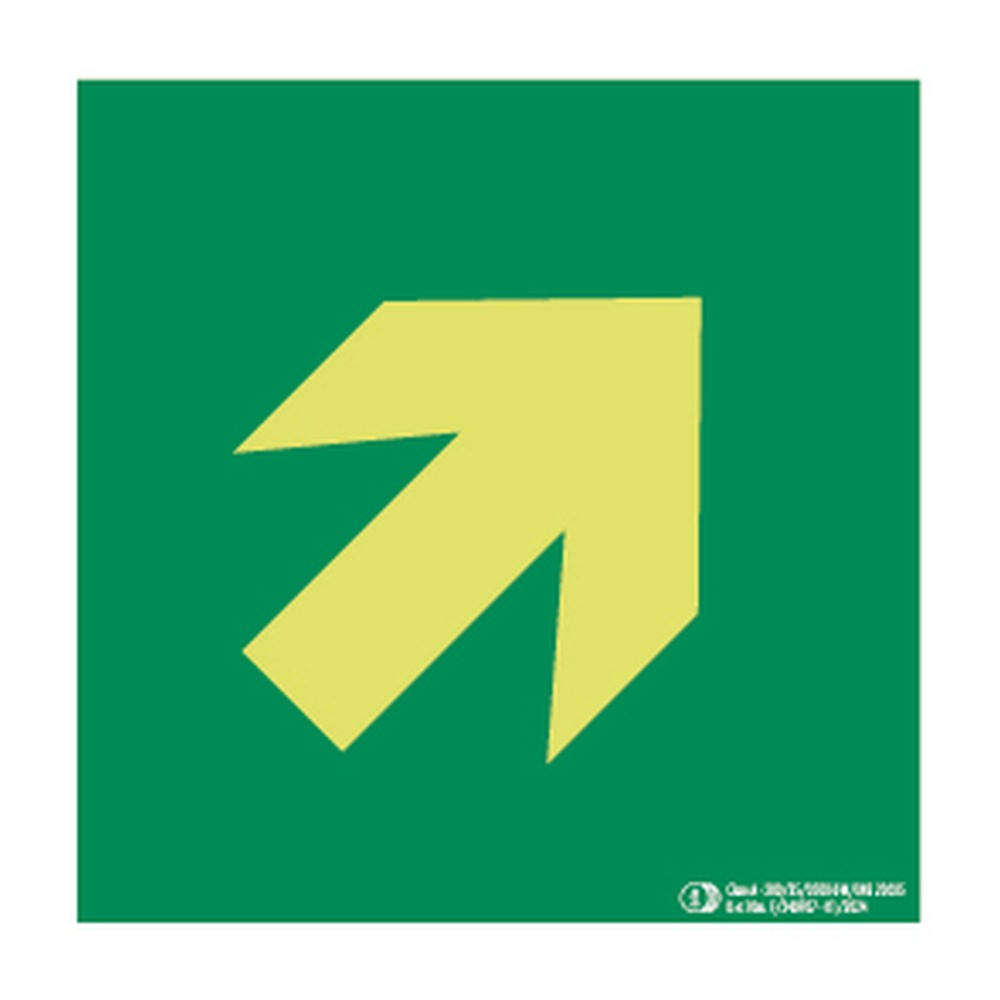

Flecha de evacuación con dirección arriba-derecha fotoluminiscente Clase A, fabricada conforme a UNE-EN ISO 7010:2020, UNE 23034 y RD 485/1997 Anexo III. Indica con precision la ruta de escape en pasillos, escaleras y zonas de paso, en fotoluminiscente sobre fondo verde de alta durabilidad para entornos industriales, comerciales y edificios de uso publico.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
Pictograma fotoluminiscente «Flecha direccional de evacuación» según UNE 23034:2023 y UNE-EN ISO 7010 (E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Indica que el recorrido de evacuacion continua hacia adelante y gira a la derecha. Su pictograma esta normalizado como E002 en UNE-EN ISO 7010:2020, lo que garantiza una lectura universal sin depender del idioma del usuario. Se coloca en pasillos, rellanos y zonas de paso donde la ruta de salida cambia de direccion hacia la derecha, eliminando cualquier duda sobre el camino a seguir en una emergencia.
Las flechas de evacuacion estan reguladas por el RD 485/1997 Anexo III (señalizacion de seguridad en centros de trabajo), el RD 513/2017 para instalaciones de PCI, y el CTE DB-SI seccion 3 para edificios de uso publico. El pictograma debe responder al estandar UNE-EN ISO 7010:2020 y el material fotoluminiscente debe cumplir UNE 23034 Clase A para garantizar visibilidad en condiciones de fallo electrico.
Se instala en cualquier punto del recorrido de evacuacion donde la salida este hacia adelante y a la derecha: intersecciones de pasillos, pies de escaleras, accesos a zonas de trafico intenso o areas con baja visibilidad. El RD 485/1997 Anexo III exige que las señales sean visibles desde la posicion habitual del ocupante y que no queden obstruidas por mobiliario, maquinaria ni instalaciones.
Una señal fotoluminiscente Clase A (UNE 23034) absorbe luz ambiental y la emite durante un minimo de 10 minutos tras un corte de suministro electrico, manteniendo la visibilidad cuando mas se necesita. Una señal ordinaria sin fotoluminiscencia deja de ser legible en cuanto falla la iluminacion. El RD 485/1997 y el CTE DB-SI recomiendan el uso de materiales fotoluminiscentes en recorridos de evacuacion para garantizar la seguridad en cualquier condicion.
El RD 485/1997 art. 5 obliga al empresario a mantener las señales en perfecto estado de uso. En la practica, se recomienda una inspeccion visual periodica (al menos anual) para detectar deterioro, decoloracion o perdida de propiedades fotoluminiscentes. Las señales Clase A segun UNE 23034 tienen una vida util de varios años en condiciones normales de interior, pero deben sustituirse inmediatamente si presentan daños fisicos, roturas o perdida significativa de luminancia.
