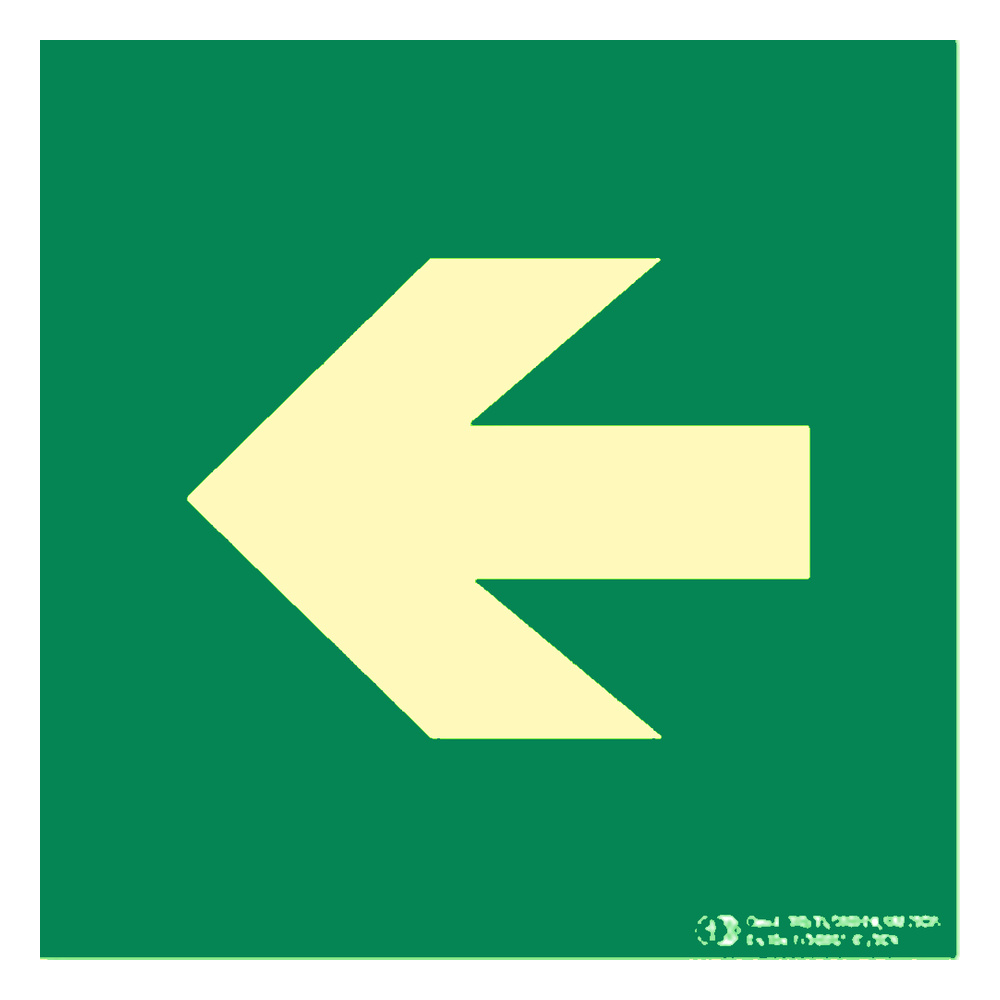

La flecha de evacuacion izquierda Clase A es una senalizacion de emergencia obligatoria que indica la direccion de la ruta de evacuacion hacia la izquierda. Fabricada conforme a UNE-EN ISO 7010:2020 y UNE 23034 en materiales fotoluminiscentes, PVC rigido y vinilo adhesivo, cumple el RD 485/1997 Anexo III para entornos laborales y el RD 513/2017 en instalaciones de PCI.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|

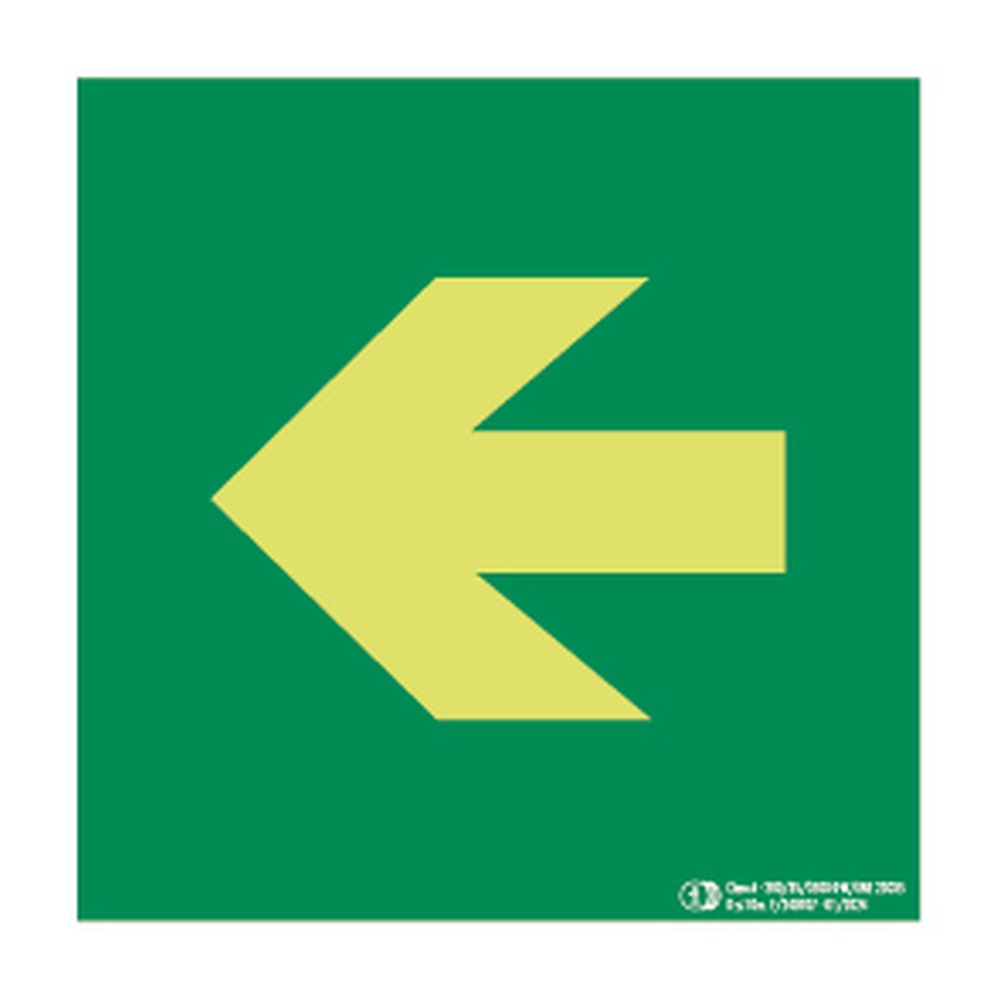

Pictograma fotoluminiscente «Flecha direccional de evacuación» según UNE 23034:2023 y UNE-EN ISO 7010 (E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
La flecha de evacuacion hacia la izquierda indica que la ruta de salida de emergencia discurre en esa direccion. Forma parte del sistema de senalizacion normalizado por UNE-EN ISO 7010:2020 y el RD 485/1997 Anexo III: el color verde de seguridad identifica la via libre y el pictograma de persona corriendo con flecha direccional confirma el sentido del recorrido. Su objetivo es guiar a ocupantes y visitantes hasta la salida mas proxima incluso en situaciones de emergencia con visibilidad reducida.
La unica diferencia es la orientacion de la flecha: ambas utilizan el mismo pictograma normalizado (UNE-EN ISO 7010:2020, simbolo E001), los mismos colores verde y blanco y los mismos materiales. La flecha izquierda se instala cuando la ruta de evacuacion gira o continua hacia ese lado, mientras que la flecha derecha se usa para la direccion contraria. El plan de evacuacion del edificio determina cual corresponde en cada punto del recorrido.
Segun el RD 485/1997 Anexo III y la guia tecnica del INSST, la senalizacion debe ser visible desde el punto de decision del recorrido. Se recomienda instalarla a una altura de entre 2 y 2,5 m sobre el suelo, en paredes o techos, asegurando que no quede obstruida por mobiliario o puertas. En caso de utilizar material fotoluminiscente (UNE 23034), debe recibir iluminacion suficiente para activar la emision de luz y ser legible durante al menos 60 minutos tras un corte electrico.
La Clase A hace referencia al nivel de calidad fotoluminiscente segun UNE 23034. Este cartel de evacuacion esta disponible en fotoluminiscente rigido, PVC rigido y vinilo adhesivo. Las medidas habituales van de 105 x 148 mm (A6) hasta 297 x 420 mm (A3) y superiores; la norma establece que el tamano minimo debe calcularse en funcion de la distancia maxima de observacion (l = d / z, donde z = 100 para iluminacion artificial).
Si. El RD 485/1997 Anexo III obliga a senalizar con pictogramas normalizados todos los recorridos de evacuacion en centros de trabajo cuando las salidas no sean directamente visibles. El RD 513/2017 extiende esta obligacion a las instalaciones de proteccion contra incendios. Ademas, el CTE DB-SI seccion 3 establece requisitos especificos para edificios de uso publico. La ausencia de estas senales puede derivar en sanciones graves y en la denegacion de la licencia de actividad.
