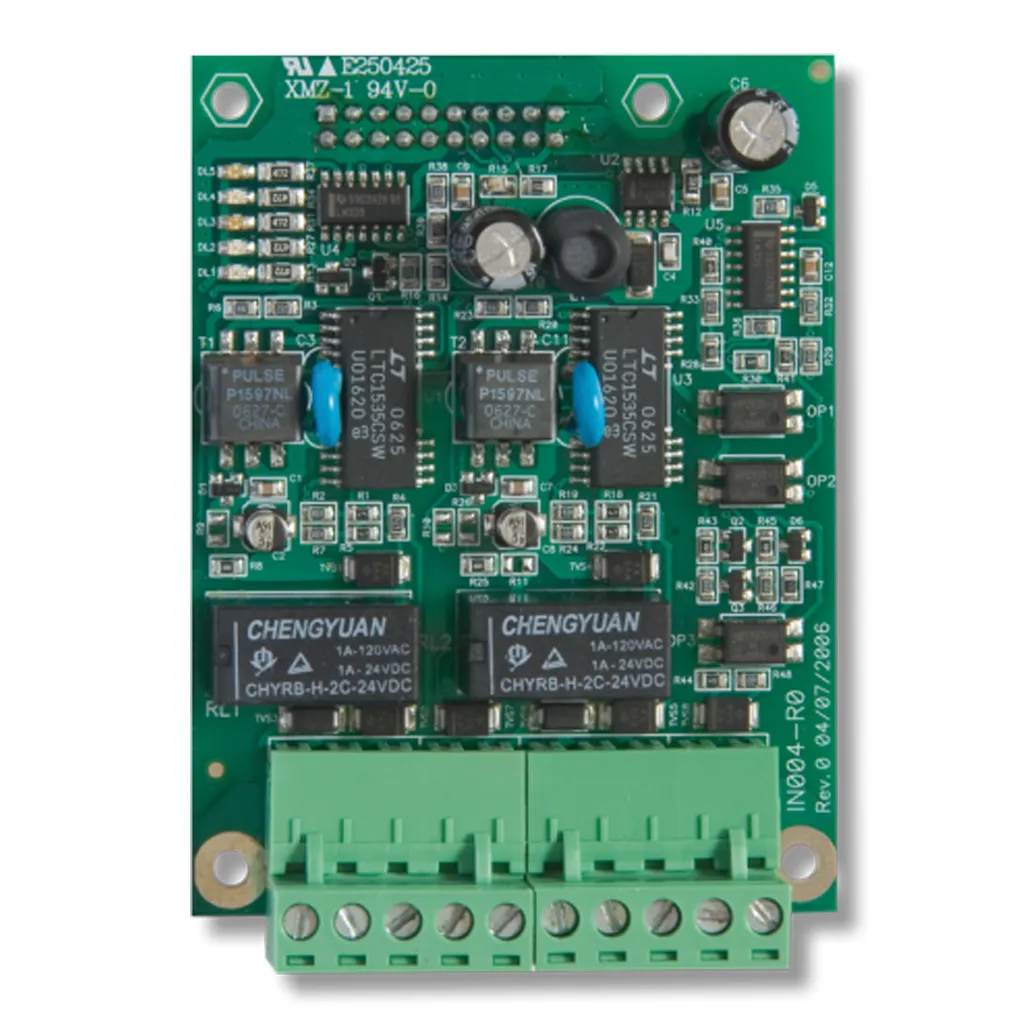

El INIM SmartLoop/NET es una tarjeta de red HorNet diseñada para interconectar hasta 30 centrales SmartLoop entre sí. Dispone de 2 puertos de comunicación RS485 cableados en bucle, con desacoplamiento por puerto para evitar bucles de tierra. Cada tramo entre centrales admite hasta 2000 m con cable de 3 polos (par trenzado + blindaje).
La tarjeta INIM SmartLoop/NET permite interconectar hasta 30 centrales SmartLoop formando una red HorNet unificada. Las centrales comparten toda la información y operan como un sistema único, con comunicación basada en protocolo RS485 y cableado en bucle para máxima continuidad de servicio.
El cableado en bucle requiere cable de 3 polos (par trenzado + blindaje). Para activar la tecnología Emergency54 se necesita cable de 5 polos (2 pares trenzados + blindaje).
El cableado de la red HorNet debe realizarse en bucle, lo que garantiza la continuidad del sistema ante averías en el cableado. Cada tramo entre centrales admite hasta 2000 m, y todos los datos se comparten entre las centrales conectadas, formando un sistema único de detección de incendios.
Utilizando cable de 5 polos (2 pares trenzados + blindaje) se puede implementar un bucle de seguridad adicional que permite enviar condiciones de alarma procedentes de una central con microprocesador averiado. Esto garantiza un alto nivel de fiabilidad conforme a la tecnología Emergency54.
La tarjeta incorpora 2 puertos de comunicación (Port-A y Port-B) para la realización del cableado en bucle. Cada puerto está desacoplado eléctricamente para evitar bucles de tierra, mejorando la integridad de las comunicaciones en instalaciones de gran envergadura.
La tarjeta SmartLoop/NET se suministra con soportes para aplicar sobre la tarjeta madre de la central SmartLoop. El conector se conecta directamente en el conector de la tarjeta madre, simplificando el proceso de instalación. Se instala una tarjeta por cada central integrada en la red.
| Modelo | SmartLoop/NET |
|---|---|
| Función | Módulo de red HorNet para centrales SmartLoop |
| Máximo de centrales | 30 |
| Puertos de comunicación | 2 (Port-A y Port-B) |
| Protocolo | RS485 |
| Distancia máx. por tramo | 2000 m |
| Tipo de cable básico | 3 polos (par trenzado + blindaje) |
| Normativas | EN 54-2, EN 54-4, EN 54-21 |
El SmartLoop/NET está indicado para instalaciones de detección de incendios de gran escala donde sea necesario interconectar múltiples centrales SmartLoop en edificios, campus universitarios, hospitales, centros logísticos o cualquier entorno que requiera gestión centralizada y coordinada de la detección de incendios mediante red HorNet.
