Módulo direccionable de control de salida de relé para circuitos de 240 Vac, certificado según EN 54-18 y EN 54-17. Incorpora aislador integrado, alimentación por bucle y caja de plástico ABS con tapa transparente para inspección visual. Compatible con el protocolo de comunicación TTE.
El Teletek SensoIRIS-MOUT240 es un módulo direccionable de control de salida de relé, diseñado para sistemas de alarma de incendio analógico-direccionables que utilizan el protocolo de comunicación TTE. Proporciona interfaz para 240 V y permite el control de circuitos de 240 Vac, con aislador integrado y certificación según EN 54-17 y EN 54-18.
Los valores de especificación proceden del datasheet oficial de Teletek (revisión 02.2025). Verifique siempre la compatibilidad con la central y el proyecto antes de la instalación.
El módulo incorpora un aislador de cortocircuito que cumple los requisitos de EN 54-17. Esto permite aislar automáticamente un tramo defectuoso del bucle sin comprometer el resto de la instalación, simplificando el diseño del sistema y reduciendo los puntos de fallo.
El SensoIRIS-MOUT240 se alimenta directamente desde la central de incendios a través del bucle (16 – 32 Vdc), sin necesidad de fuente de alimentación auxiliar. La comunicación se realiza mediante el protocolo TTE, lo que lo integra de forma nativa en los sistemas Teletek.

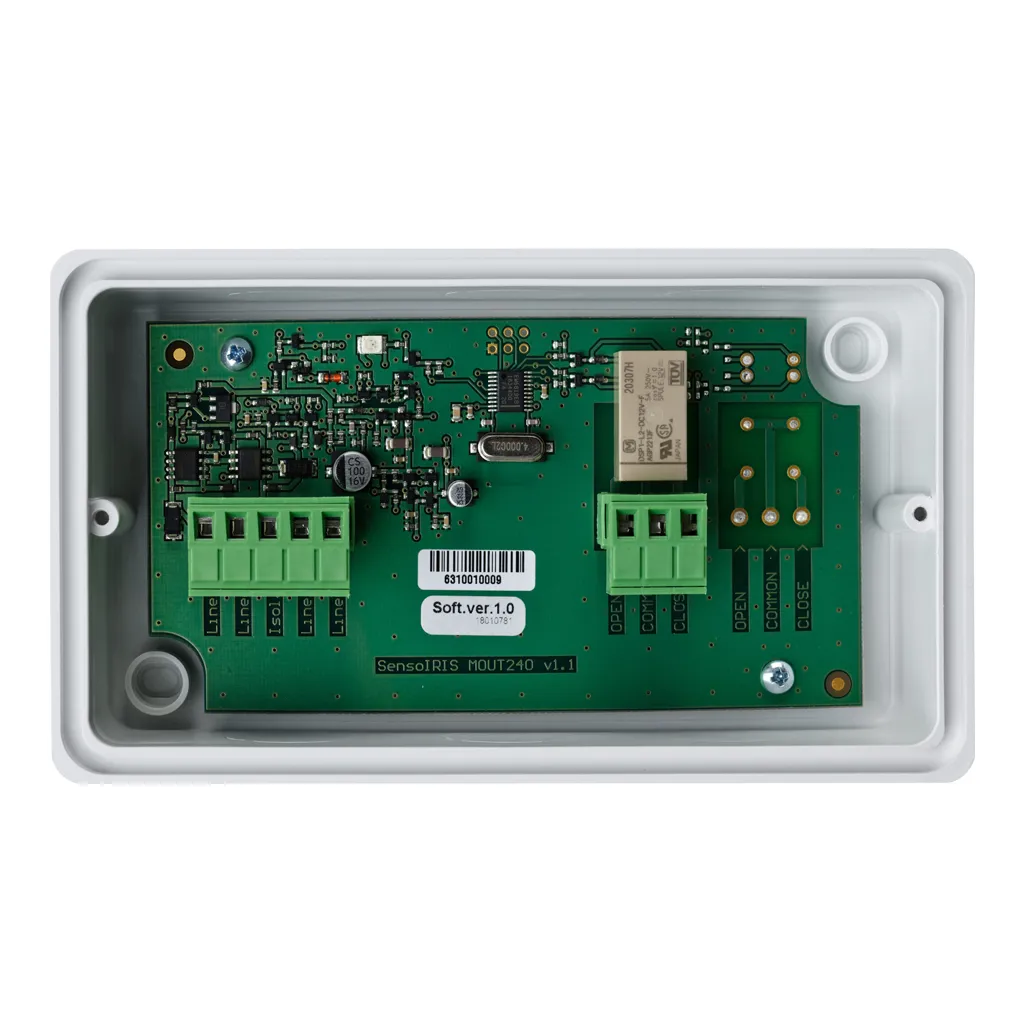

El módulo se monta en una caja de plástico ABS con tapa transparente que facilita la inspección visual del estado del relé y el cableado sin necesidad de abrir la caja. Las dimensiones son 142 × 80 × 45 mm (Al × An × F).
Con parámetros de relé de 4 A / 250 Vac y 3 A / 30 Vdc, el módulo está diseñado para gobernar circuitos de red eléctrica de 240 Vac, como sirenas, actuadores o sistemas de extinción, desde la central de incendios de forma segura y controlada.
| Certificaciones | EN 54-18 / EN 54-17 |
|---|---|
| Protocolo | TTE |
| Tensión de funcionamiento | 16 – 32 Vdc |
| Consumo nominal (comunicación) | 220 μA |
| Consumo en stand-by | 175 μA a 27 Vdc |
| Consumo con LED encendido | 4 mA |
| Parámetros del relé | 4 A / 250 Vac; 3 A / 30 Vdc |
| Sección máx. del cable | 2,5 mm² |
| Temperatura de funcionamiento | -35 °C a +60 °C |
| Humedad relativa | (93 ± 3) % a 40 °C |
| Índice de protección | IP21 |
| Material de la caja | Plástico ABS |
| Dimensiones (Al × An × F) | 142 × 80 × 45 mm |
| Peso | ~230 g |
El SensoIRIS-MOUT240 es adecuado para instalaciones de alarma de incendio analógico-direccionables donde se requiera el control de circuitos de 240 Vac, como la activación de sirenas de red, sistemas de extinción, dampers, puertas cortafuego u otros actuadores que trabajen a tensión de red. Su aislador integrado lo hace especialmente indicado en bucles extensos o en edificios con alta criticidad.
