Señal de punto de reunión fabricada conforme a UNE-EN ISO 7010, UNE 23034 (fotoluminiscencia clase A) y RD 485/1997 Anexo III. Indica el lugar seguro donde las personas deben dirigirse al evacuar el edificio ante cualquier emergencia. Disponible en materiales rígidos y adhesivos para instalación en exterior e interior.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
Rectangular · mm × mm
|

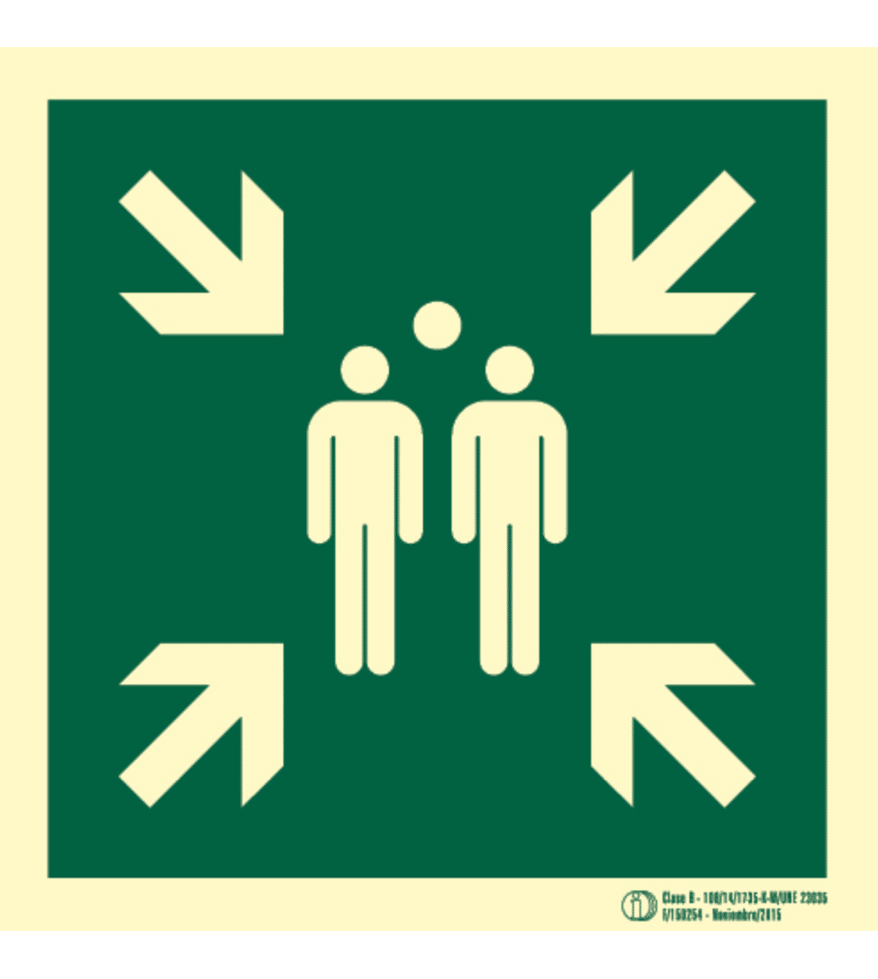

Pictograma fotoluminiscente «Punto de reunión» según UNE 23034:2023 y UNE-EN ISO 7010 (E007).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
El punto de reunion es un lugar seguro y predefinido al que deben dirigirse todas las personas tras evacuar un edificio o instalacion. Su funcion es reunir al grupo en una zona alejada del peligro para facilitar el recuento, verificar que nadie ha quedado dentro y coordinar la actuacion con los servicios de emergencia. La señal que lo identifica debe cumplir UNE-EN ISO 7010:2020 (E007) y ser visible desde la ruta de evacuacion.
El cartel de punto de reunion muestra el pictograma normalizado E007 de UNE-EN ISO 7010: una figura humana bajo una flecha convergente sobre fondo verde. Indica inequivocamente el lugar donde concentrarse en caso de evacuacion de emergencia. El uso del color verde y el pictograma estandarizado garantiza su comprension inmediata sin necesidad de leer texto, cumpliendo el RD 485/1997 Anexo III.
Segun el RD 485/1997 Anexo III y el RD 513/2017, el punto de reunion debe estar ubicado en una zona exterior segura, alejada de puertas de emergencia y accesos de vehiculos. Debe estar claramente señalizado con la señal homologada UNE-EN ISO 7010 E007, ser visible desde las salidas de evacuacion y figurar en el Plan de Autoproteccion o Plan de Emergencia del centro. En instalaciones de uso publico, el CTE DB-SI seccion 3 tambien regula su ubicacion.
Para uso en interior y zonas con posible fallo de iluminacion, la señal debe cumplir los requisitos de fotoluminiscencia clase A segun UNE 23034, garantizando visibilidad durante al menos 60 minutos tras el corte de luz. Para instalacion exclusiva en exterior con iluminacion de emergencia independiente puede admitirse otro acabado, aunque la clase A sigue siendo la opcion mas recomendada para cumplir plenamente con el RD 485/1997 y facilitar la inspeccion de Prevencion de Riesgos Laborales.
En un centro comercial la señal de punto de reunion se instala en el exterior del edificio, proxima a cada salida de emergencia principal, a una altura visible (entre 2 y 2,5 m sobre el suelo es la practica habitual). Debe ser coherente con el plano de evacuacion expuesto en el interior y con los puntos indicados en el Plan de Autoproteccion exigido por la normativa autonomica. Se recomienda complementarla con señal en poste para espacios abiertos o aparcamientos exteriores donde la fijacion en fachada no sea posible.
