Señal de ducha de emergencia Clase A conforme a UNE-EN ISO 7010, UNE 23034 (fotoluminiscencia) y RD 485/1997 Anexo III. Fabricada en materiales de alta durabilidad —acero inoxidable, acero galvanizado y versiones en PVC rígido— para instalaciones en laboratorios, plantas industriales y áreas con riesgo de salpicaduras químicas. Indica al trabajador la ubicación exacta del equipo de lavaojos y ducha de seguridad en caso de accidente.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
Rectangular · mm × mm
|

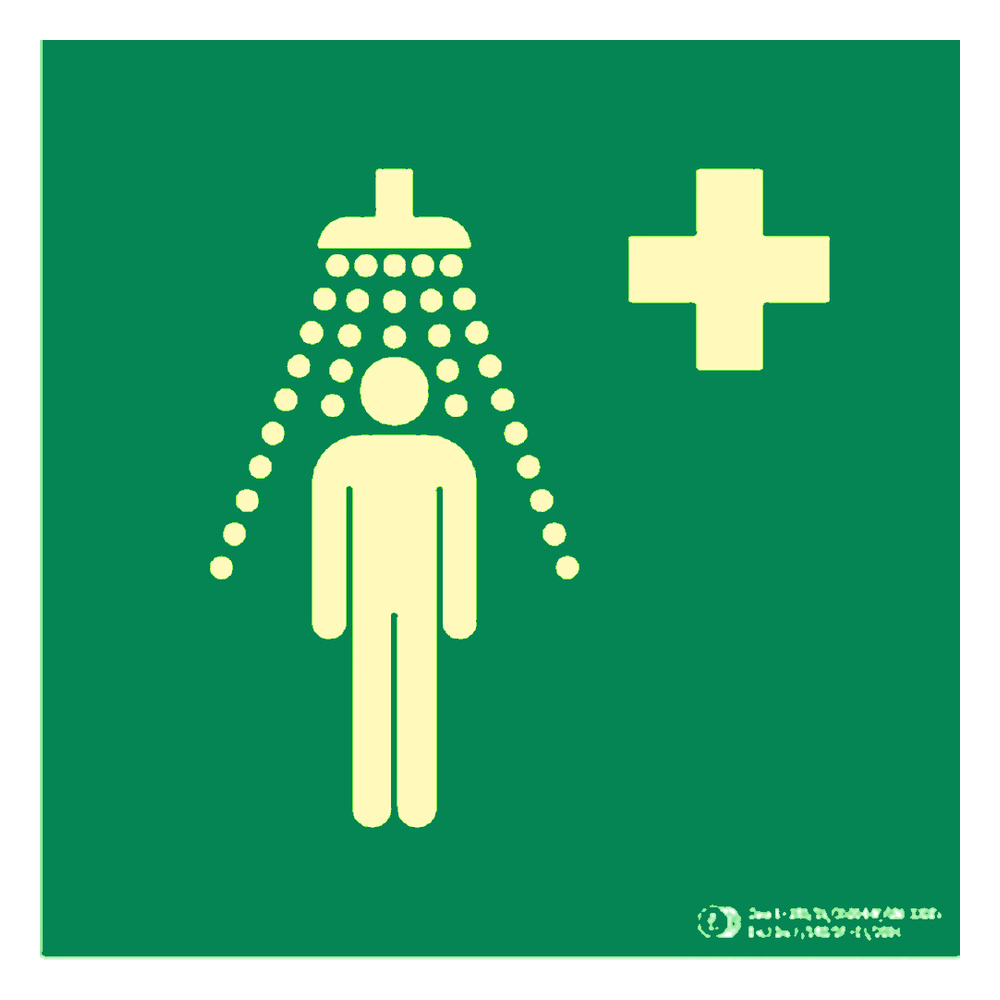

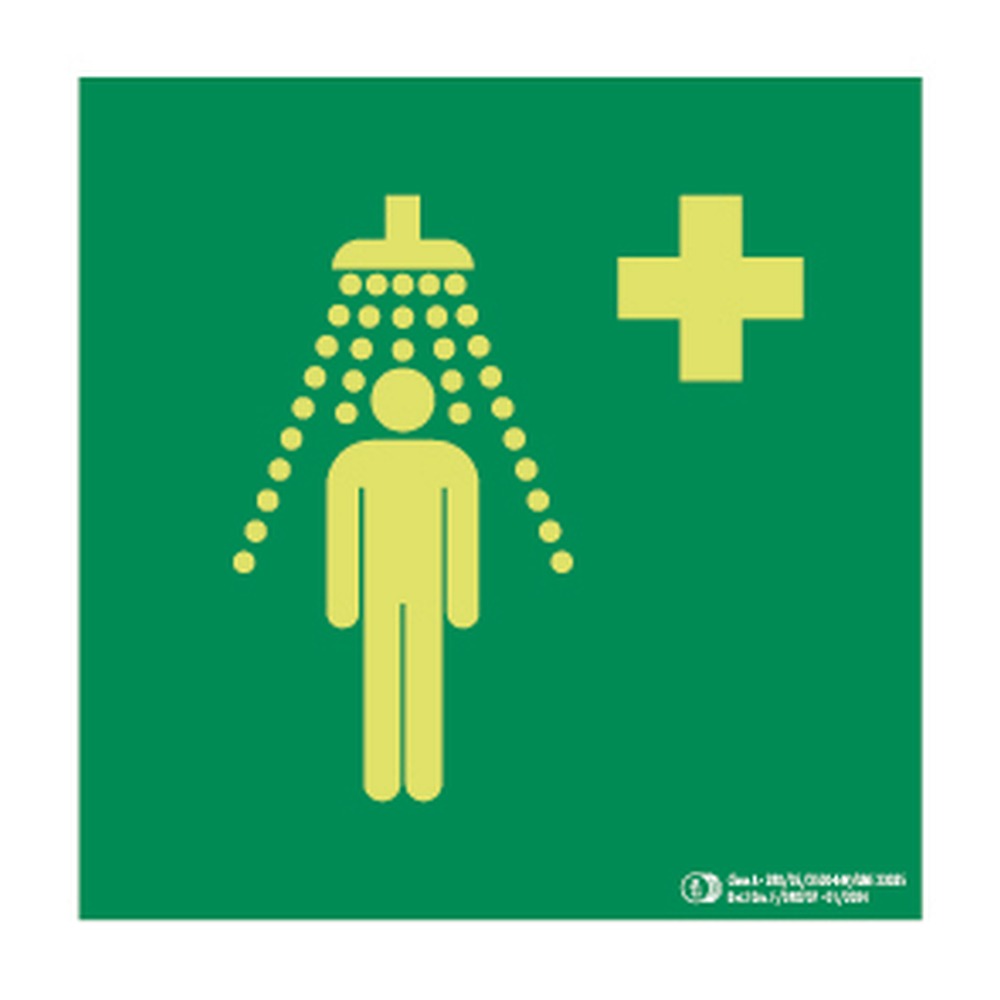

Pictograma fotoluminiscente «Ducha de emergencia» según UNE 23034:2023 y UNE-EN ISO 7010 (E012).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Una ducha de emergencia es un equipo de descontaminacion rapida que proporciona un caudal continuo de agua para eliminar sustancias quimicas, corrosivas o inflamables del cuerpo en caso de accidente. La señal normalizada UNE-EN ISO 7010 (pictograma E012) identifica su ubicacion exacta, permitiendo que cualquier trabajador o visitante la localice de inmediato sin necesidad de formacion previa. Se instala junto a duchas de pedestal, duchas de pared en acero inoxidable y equipos combinados con lavaojos.
Las duchas de emergencia y su señalizacion estan reguladas por varias normas concurrentes: el RD 485/1997 Anexo III fija los requisitos generales de señalizacion de seguridad en el trabajo; la UNE-EN ISO 7010:2020 define el pictograma y colores normalizados; la UNE 23034 regula las propiedades fotoluminiscentes para visibilidad en emergencias; y el RD 513/2017 aplica cuando la ducha esta integrada en instalaciones de proteccion contra incendios. Para el propio equipo de ducha, la norma tecnica de referencia europea es la EN 15154.
Segun la norma tecnica europea EN 15154-1 para duchas de emergencia de agua, el equipo debe ser capaz de suministrar un caudal minimo ininterrumpido durante al menos 15 minutos, tiempo considerado necesario para la descontaminacion efectiva tras exposicion a agentes quimicos. Este requisito de duracion afecta al diseño del equipo fisico; la señal normalizada UNE-EN ISO 7010 E012 debe permanecer visible de forma permanente en las proximidades del equipo.
Ante un accidente con salpicadura quimica: 1) Localizar de inmediato la señal de ducha de emergencia y dirigirse al equipo. 2) Activar el tirador o palanca —diseñados para accionarse con una sola mano o con el cuerpo— para liberar el caudal de agua. 3) Permanecer bajo el chorro al menos 15 minutos retirando la ropa contaminada. 4) Si hay afectacion ocular, usar simultaneamente el lavaojos integrado o proximo. La señal correctamente instalada segun RD 485/1997 garantiza la localizacion del equipo incluso en condiciones de baja visibilidad gracias a su fotoluminiscencia.
En laboratorios e instalaciones industriales, la señal debe colocarse de forma que sea visible desde todos los puntos de trabajo donde exista riesgo de salpicadura, siguiendo el RD 485/1997 Anexo III art. 4. Se recomienda fijarla sobre o junto al propio equipo (ducha de pedestal, ducha de pared en acero inoxidable o galvanizado, o equipo combinado ducha-lavaojos) y adicionalmente en las vias de acceso al mismo. La fotoluminiscencia exigida por UNE 23034 garantiza su lectura incluso si falla el alumbrado ordinario del laboratorio.
