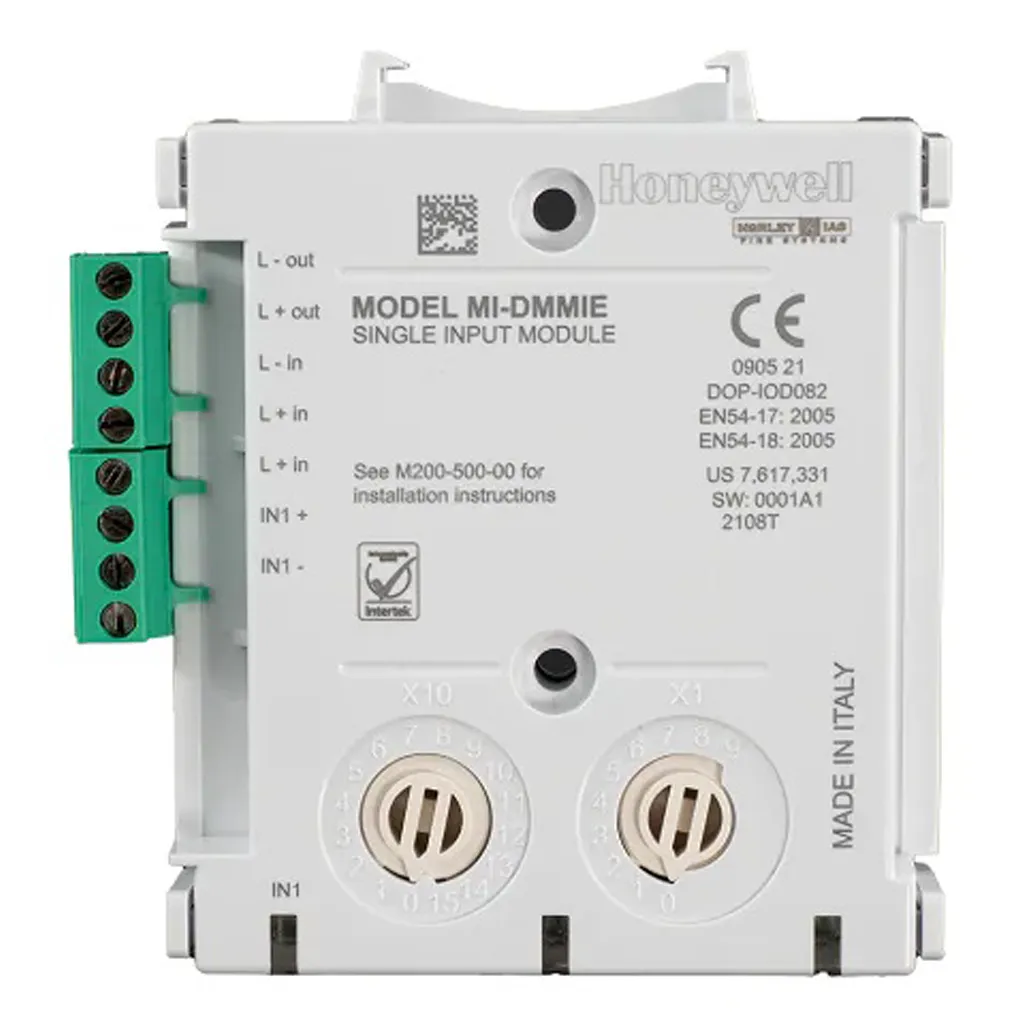

Módulo monitor analógico direccionable de 1 entrada supervisada con aislador de cortocircuito integrado. Compatible con centrales Morley DXC y MAX. Incluye soporte para carril DIN integrado, led tricolor y montaje en superficie. Alimentación 24 Vdc y consumo en reposo de 140 µA.
El MI-DMMIE es un módulo monitor analógico direccionable de 1 entrada supervisada perteneciente a la serie HMI de Morley. Combina fiabilidad, funcionalidad de gama alta y un diseño compacto que reduce tanto el coste de instalación como el espacio de montaje. Es compatible con las centrales Morley DXC y MAX y admite los protocolos CLIP y Avanzado.
Incorpora protección contra cortocircuitos en el lazo de comunicaciones, con posibilidad de activar o desactivar el aislador según las necesidades de cada instalación.
Soporte para carril DIN integrado en la propia carcasa. También admite montaje en caja de superficie M200SMB o en la caja colectiva SMB6-V0 para hasta 6 módulos.
El indicador multicolor proporciona información de estado de la entrada y es visible desde los dos lados del módulo, facilitando las tareas de mantenimiento y localización de averías.
Los interruptores giratorios de direccionamiento son siempre visibles y accesibles desde ambos lados, sin necesidad de retirar la tapa de la caja de montaje.
Los terminales de conexión facilitan la instalación y el mantenimiento, admitiendo secciones de cable de hasta 2,5 mm².
El módulo MI-DMMIE forma parte de la familia de módulos de E/S analógicos direccionables de Morley. Para instalaciones con mayor número de entradas o salidas, la gama incluye los modelos MI/DMM2IE (doble entrada), MI/DCMOE (salida única) y MI/D2ICMOE (doble entrada y salida única).
El MI-DMMIE supervisa un circuito de entrada desde dispositivos externos con dos modos: supervisión enclavada, con tres estados diferenciados (normal, circuito abierto y alarma/cortocircuito combinado), y supervisión analógica continua que monitoriza la resistencia del circuito y devuelve una señal proporcional.
El módulo es compatible con las centrales de detección de incendios Morley DXC y MAX, operando mediante los protocolos CLIP y Avanzado.
La información identificativa del módulo está grabada con láser directamente sobre la carcasa, lo que garantiza mayor durabilidad y resistencia a la degradación frente a etiquetas adhesivas convencionales.
| Rango de tensión de funcionamiento | 15 a 32 Vdc |
| Consumo en reposo | 140 µA a 24 Vdc (sin comunicaciones) |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad | 5 a 95 % HR (sin condensación) |
| Altura | 22 mm |
| Longitud | 82 mm |
| Anchura | 93 mm (incluido bloque de terminales) |
| Peso | 118 g |
| Sección máxima de cable | 2,5 mm² |
| Protección (módulo) | IP40 |
| Protección (con caja M200E-SMB) | IP44 |
El MI-DMMIE está indicado para la integración de dispositivos externos en sistemas de detección de incendios analógicos direccionables Morley, como entradas desde pulsadores convencionales, detectores de cuatro hilos u otros dispositivos de campo que requieran supervisión de circuito en instalaciones con centrales DXC o MAX.
