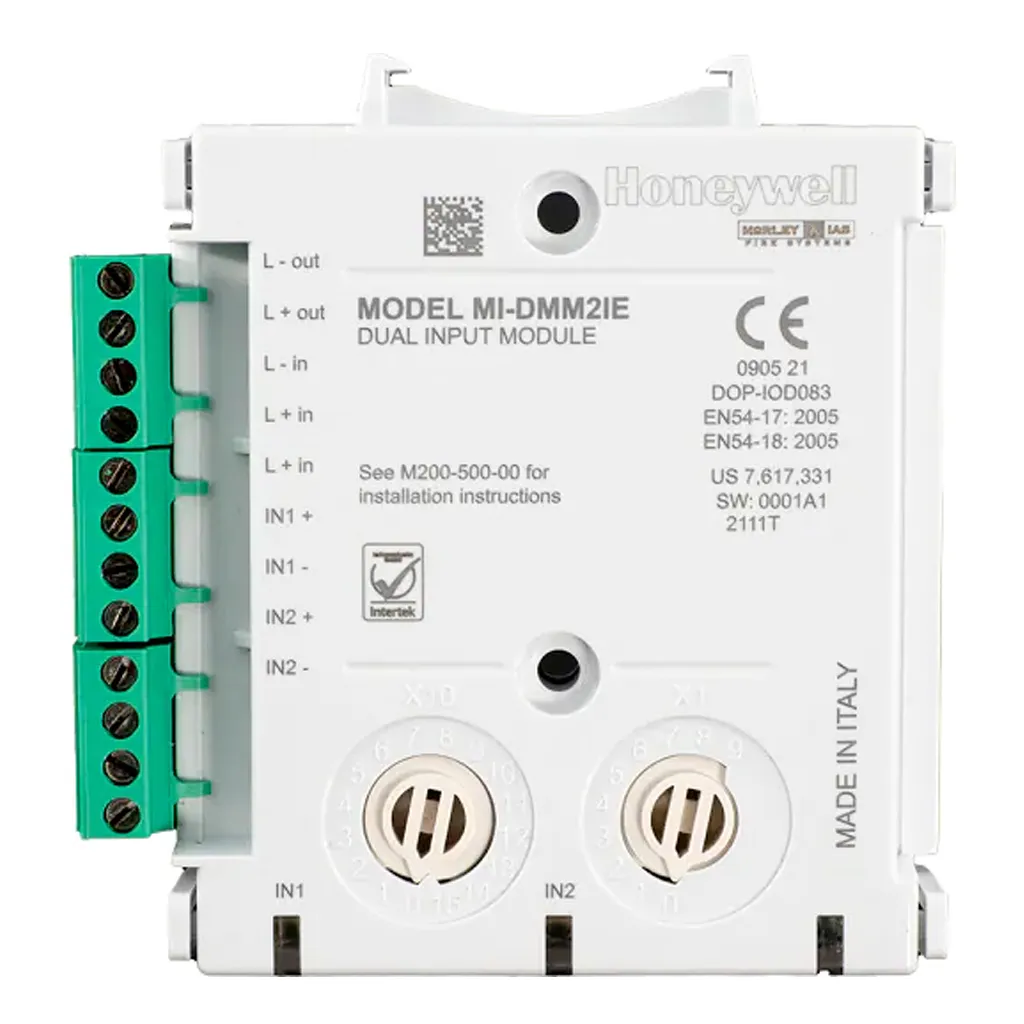

Módulo monitor analógico direccionable Morley MI-DMM2IE con dos entradas supervisadas e aislador de cortocircuito integrado. Compatible con centrales DXC y MAX. Soporte para carril DIN integrado, LED tricolor de estado y direccionamiento mediante selectores giratorios. Alimentación 15-32 Vdc y consumo en reposo de 140 µA a 24 Vdc.
El MI-DMM2IE es un módulo monitor analógico direccionable de la serie HMI de Morley-IAS, diseñado para supervisar dos circuitos de entrada procedentes de dispositivos externos. Incorpora aislador de cortocircuito integrado, soporte para carril DIN y LED tricolor de estado visible desde ambos lados, combinando fiabilidad, funcionalidad y un diseño moderno pensado para facilitar la instalación y el mantenimiento.
Supervisa dos circuitos de entrada con capacidad de supervisión enclavada y analógica. Detecta tres estados: normal, circuito abierto y alarma/cortocircuito combinado.
Cada módulo incorpora protección contra cortocircuitos en el lazo de comunicaciones, seleccionable o deseleccionable según las necesidades de la instalación.
Soporta montaje en carril DIN (gracias al soporte integrado), en caja de superficie M200SMB o SMB6-V0, o directamente en su propia carcasa.
El LED de estado multicolor y el selector giratorio de direccionamiento son accesibles desde ambos lados del módulo, simplificando las tareas de instalación, prueba y mantenimiento.
Compatible con los protocolos CLIP y Avanzado de Morley-IAS, así como con las centrales DXC y MAX.
Información identificativa grabada con láser en la superficie de la carcasa para mayor durabilidad y resistencia a la degradación.
Para el montaje en superficie se recomienda utilizar la caja M200SMB (individual) o la SMB6-V0 (hasta 6 módulos). La sección máxima de cable admitida es de 2,5 mm².
Los dos canales de entrada del MI-DMM2IE monitorizan continuamente el circuito supervisado, devolviendo una señal proporcional a la resistencia del circuito en modo analógico. En modo enclavado distingue entre estado normal, circuito abierto y alarma/cortocircuito.
La mecánica común con el resto de módulos de la serie (MI/DCMOE, MI/DMMIE, MI/D2ICMOE) reduce el coste de instalación y el espacio necesario, permitiendo combinar distintos módulos en una misma caja de montaje.
Los conectores de fácil inserción, el selector giratorio siempre accesible y los indicadores luminosos visibles desde ambos lados agilizan notablemente la puesta en marcha y las labores de localización de averías.
| Rango de tensión de funcionamiento | 15 a 32 Vdc |
| Consumo en reposo | 140 µA a 24 Vdc sin comunicaciones |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad | 5 a 95% HR sin condensación |
| Clasificación IP | IP40 (IP44 con caja M200E-SMB) |
| Altura | 22 mm |
| Longitud | 82 mm |
| Anchura | 93 mm (incluido bloque de terminales) |
| Peso | 118 g |
| Sección máxima de cable | 2,5 mm² |
| Protocolo | CLIP y Avanzado |
| Compatibilidad | Centrales DXC y MAX |
El MI-DMM2IE está indicado para la supervisión de dispositivos externos de detección de incendio en instalaciones donde se requiere monitorizar dos circuitos de entrada desde un único módulo direccionable. Resulta especialmente adecuado en sistemas analógicos con centrales Morley DXC y MAX, tanto en edificios de uso terciario como industrial, donde el espacio de montaje es limitado y se exige alta fiabilidad en el lazo de detección.
