Interruptor magnetotérmico monofásico de 1 polo y 32 A con curva de disparo tipo C, tensión nominal 240 V y capacidad de corte de 6000 A. Montaje en carril DIN de 35 mm. Terminales admiten cable o barra colectora (pin-type busbar) hasta 25 mm². Cumple norma IEC/EN 60898-1. Grado de protección IP20. Dimensiones: 17,8 × 81,4 × 79,0 mm.

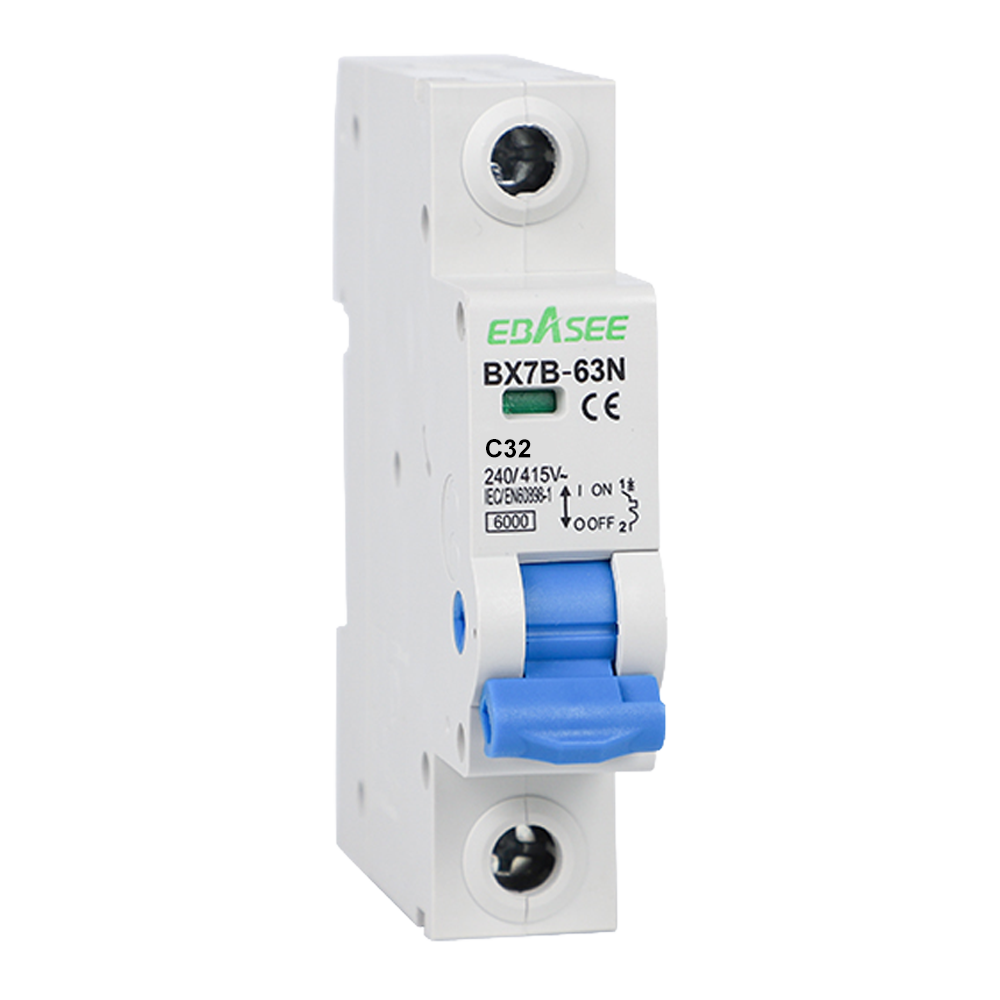

El BX7B-63N-32A-1P es un interruptor magnetotérmico monofásico de 1 polo diseñado para la protección de instalaciones eléctricas domésticas e industriales frente a sobrecargas y cortocircuitos. Cumple la norma IEC/EN 60898-1 y se monta sobre carril DIN de 35 mm.
La curva de disparo tipo C lo hace adecuado para cargas con corrientes de arranque moderadas-altas, como motores pequeños, transformadores y equipos electrónicos industriales. Soporta una capacidad de corte nominal de 6000 A a 240 V, lo que cubre los niveles de cortocircuito habituales en instalaciones de baja tensión. Los terminales aceptan tanto cable convencional como barra colectora de tipo pin (pin-type busbar), con sección máxima de 25 mm², y la conexión puede realizarse tanto por la parte superior como por la inferior. El par de apriete recomendado es de 2 Nm y la sección de conductor recomendada para esta corriente nominal es de 4 mm².
El aparato está calibrado a una temperatura de referencia de 30 °C y opera correctamente en un rango de −5 °C a +40 °C. La temperatura de almacenamiento admisible alcanza desde −25 °C hasta +70 °C. El grado de polución declarado es 2. La vida eléctrica es de 6000 operaciones y la vida mecánica de 20 000 ciclos, lo que garantiza una durabilidad adecuada para instalaciones de uso intensivo. El grado de protección es IP20.
| Corriente nominal | 32 A |
|---|---|
| Número de polos | 1P (monofásico) |
| Tipo de curva | C |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Tensión pico | 6000 V |
| Capacidad de corte nominal | 6000 A |
| Frecuencia nominal | 50/60 Hz |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección máx. conexión superior | 25 mm² (AWG 18/3) |
| Sección máx. conexión inferior | 25 mm² (AWG 18/3) |
| Sección de conductor recomendada | 4 mm² (para 25–32 A) |
| Par de apriete | 2 Nm |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 17,8 × 81,4 × 79,0 mm |
| Norma | IEC/EN 60898-1 |
